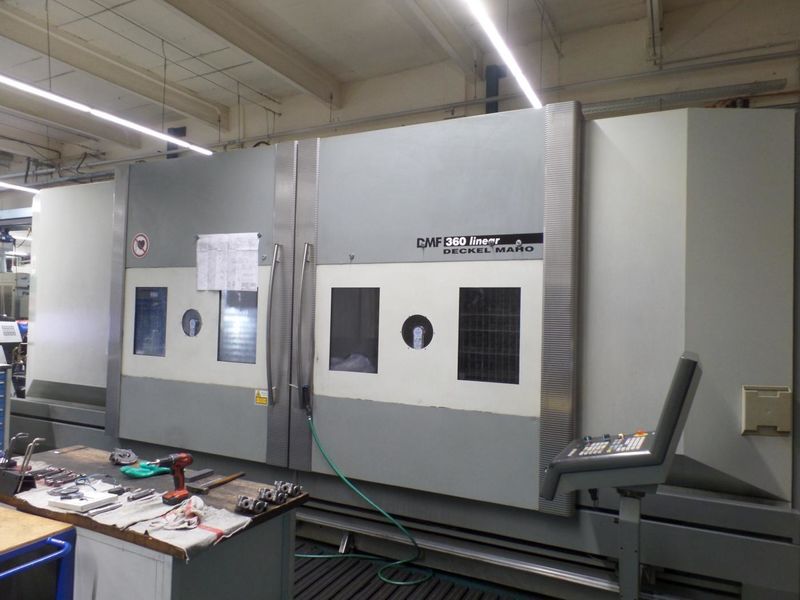

Gebrauchtes Bearbeitungszentrum DMG DMF 360
| Fabrikat: | DMG |
| Typ: | DMF 360 |
| Baujahr: | 2005 |

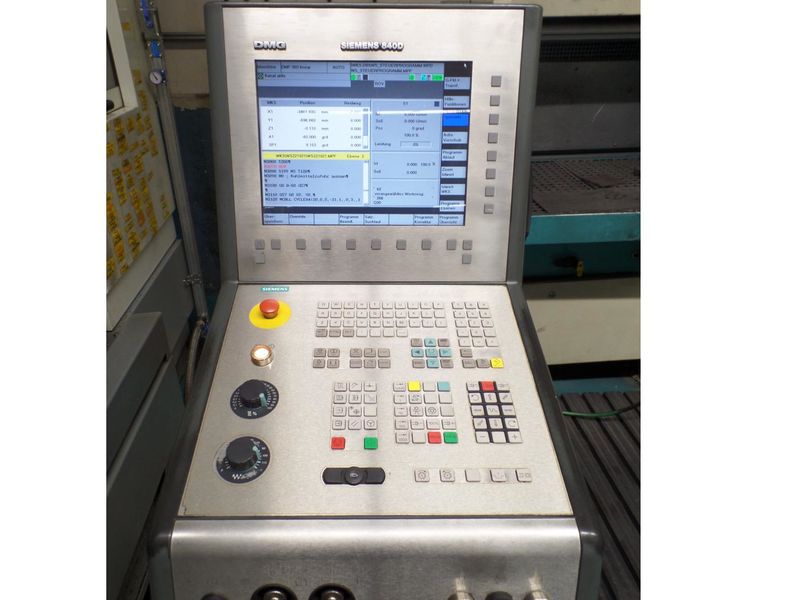

| Steuerung: | SINUMERIK 840 D-powerline |
Technische Ausstattung/Merkmale
| Verfahrwege: | |
| X-Achse (Ständer längs) | 3.600 mm ohne Zwischenwand |
| X-Achse (Ständer längs) | 2 x 1.450 mm mit Zwischenwand |
| Y-Achse | 920 mm |
| Z-Achse (vertikal) | 820 mm |
| Arbeitstisch: | |
| Aufspannfläche | 4.200 x 900 mm |
| max. Tischbelastung (tischmittig) | 4.200 kg |
| Spannnuten | 8 x 14 H12 mm |
| Richtnut Mitte Tisch | 1 x 14 H7 mm |
| Frässpindel: | |
| max. Leistung (40 % ED) | 35 kW |
| max. Drehmoment (40 % ED) | 130 Nm |
| max. Drehzahl | 12.000 min-1 |
| Werkzeugaufnahme | HSK 63 |
| Vorschub, Eilgang: | |
| Vorschubbereich in X-Y-Z-Achse | 1-20.000 mm/min |
| Eilganggeschwindigkeit in der X-Achse | 100 m/min |
| Eilganggeschwindigkeit in Y-Z-Achse | 60 m/min |
| Vorschubantrieb in Y- und Z-Achse | AC-Servomotoren |
| Vorschubantrieb in X-Achse | Synchron-Linearmotor |
| Werkzeugmagazin, Werkzeugwechsler: | |

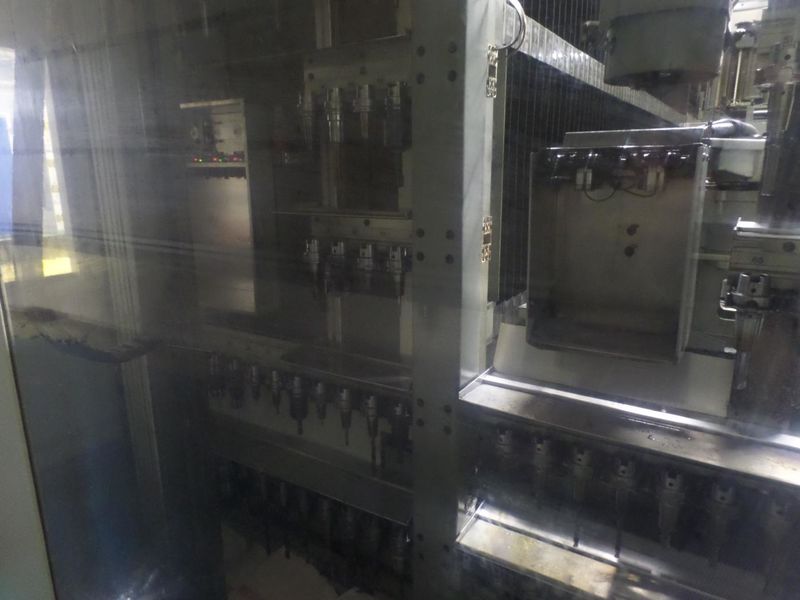

| Anzahl Werkzeugplätze im Regalwandmagazin | 126 |
| Werkzeugaufnahme | HSK 63 |
| Maschinenabmaße: | |
| Platzbedarf | ca. 11 x 4,2 x 3,3 m |
| Maschinengewicht | ca. 29.500 kg |
| Gesamtgewicht | ca. 33.150 kg |
| Ausstattung, Zubehör |
| • Steuerung SINUMERIK 840 D -powerline • Elektronisches Handrad • Spindel 12.000 1/min HSK-A63 • Regalwandmagazin mit 126 Werkzeugplätzen • Arbeitsraumtrennwand • Automatische Arbeitsraumtüren • Spannhydraulik mit max. 240 bar, Spanndruckzuleitung für jede Tischseite, Prop-Ventiltechnik • Öl- und Emulsionsabsaugung • Laserwerkzeugvermessung nur als Bohrerbruchkontrolle einsetzbar • NC-Teilapparat RW/NC 220 mit horizontaler Schwenkachse • Kühlmittelanlage mit Hochdruckpumpe 40/80 bar für innere Kühlmittelzufuhr, KSS-Temperierung • Papierbandfilter für IKZ • Kratzband-Späneförderer • Renishaw Infrarot Tastsystem mit Messtaster • Spülpistole • Spindelkühlaggregat KGL 6 • Arbeitsraum oben geschlossen • Maschine EIN: 42.700 h, Spindel EIN 14.100 h |
