Gebrauchte 5-Achs Bohr- und Fräsmaschine TOS WHN 13.8
| Fabrikat: |
TOS VARNSDORF/ReTOS |
| Typ: |
WHN 13.8 CNC |
| Baujahr: |
2000 |
| Steuerung: |
SINUMERIK 840 D |
Technische Ausstattung/Merkmale

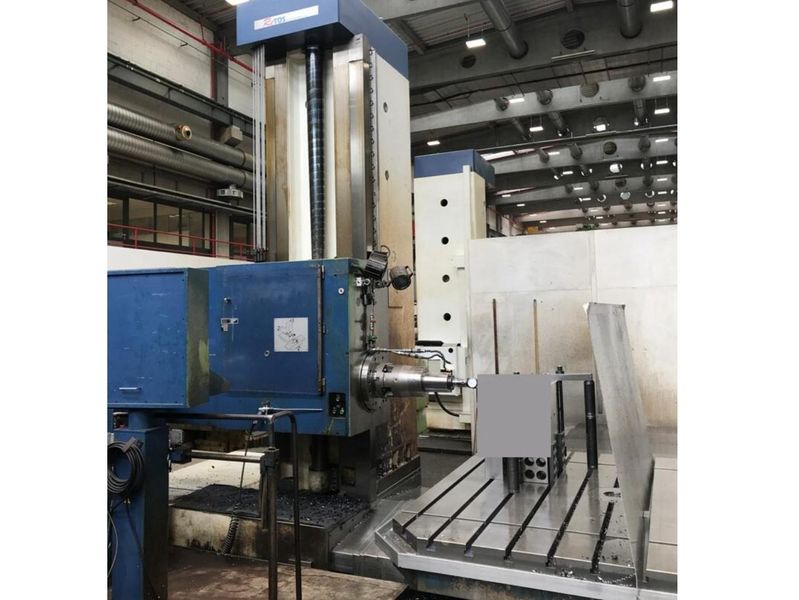

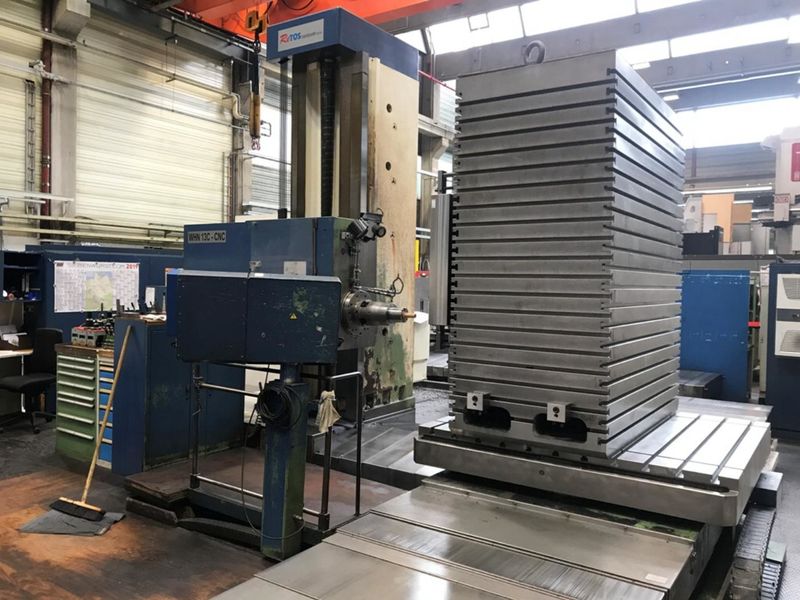

Das horizontale Bohr- und Fräswerk TOS WHN 13.8 CNC mit Siemens SINUMERIK 840D Steuerung besitzt fünf voll gesteuerte CNC-Achsen (X, Y, Z, W und B). Der Maschinenständer ist verfahrbar mit einem Verfahrweg Z = 1.250mm. Der Arbeitstisch mit Aufspannfläche 1.800 x 1.800mm verfügt über eine volle B-Achse kann eine Belastung von 12.000kg aufnehmen. Die Hauptspindel leistet 37 kW Antriebsleistung und hat eine maximale Drehzahl von 2.500 U\min.
Die Ausführung aller Grundkompenenten der Maschine in Grauguss und die großzügigen Flachführungen in allen linearen Achsen machen die WHN 13.8 CNC zu einer universalen Bearbeitungsmaschine, die zum präzisen Fräsen, Koordinatenbohren, Ausbohren und Gewindeschneiden von Kasten-, Platten- und formkomplizierten Werkstücken aus Gusseisen, Stahlguss und Stahl bis 12.000 kg Gewicht. |
| X-Achse (Querbewegung Tisch) |
3.500 mm |
| Y-Achse (Vertikalbewegung Spindeleinheit) |
2.000 mm |
| Z-Achse (Längsbewegung Ständer) |
1.250 mm |
| W-Achse (Bewegung Bohrpinole) |
800 mm |
| B-Achse (Tisch) |
360° |
| Spindel: |
|
| Durchmesser |
130 mm |
| Spindelaufnahme |
SK 50 |
| Spindelleistung |
37 kW |
| Drehzahlbereich |
10-2.500 min-1 |
| Anzugsbolzen |
DIN 69871/A |
| Rundtisch: |
|
| max. Werkstückgewicht |
12.000 kg |
| Aufspannfläche |
1.800 x 1.800 mm |
| Anzahl T-Nuten |
11 |
| Vorschub in X-Y-Z- Achse |
4-3.000 mm/min |
| Vorschub W-Achse |
4-3.000 mm/min |
| Eilgang X-Achse |
10.000 mm/min |
| Eilgang Y,Z, W-Achse |
10.000 mm/min |
| Gesamtgewicht |
44.000 kg |
| L x B x H |
7.826 x 7.120 x 4500 mm |
| Gesamtanschlusswert |
82 kVA |
- Dokumentation in deutscher Sprache
- Kühlmitteleinrichtung für Spindel
- Kühlmitteltank mit Kühlung durch äußere Kühlmitteldüsen
(Innenkühlung über Kühladapter möglich)
- elektronisches Handrad
