AXA VHC 3-XTS/50

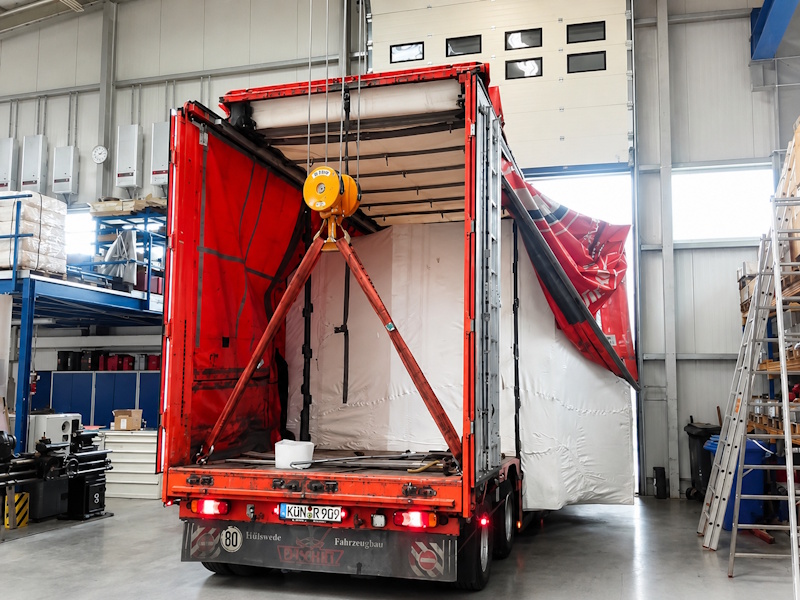

Die Modernisierung dieser AXA VHC 3-XTS/50 stellte unser Team bereits zu Projektbeginn vor eine besondere Herausforderung. Mit einer Maschinenbreite von rund vier Metern musste sie per Sondertransport angeliefert und anschließend mit höchster Präzision durch ein nur minimal breiteres Hallentor eingebracht werden. Bereits dieser Schritt erforderte millimetergenaue Planung und Ausführung.

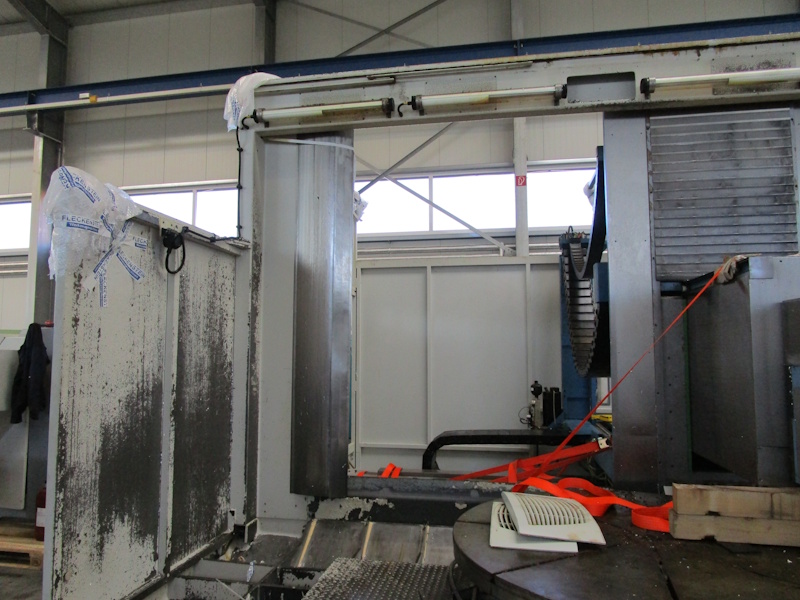

Auch der Zustand der Maschine verlangte einen erheblichen Arbeitsaufwand. Durch die starke Verschmutzung war eine gründliche Reinigung unverzichtbar und nahm einen beträchtlichen Teil der Projektzeit in Anspruch. Da die geometrische Vermessung bereits beim Vorbesitzer durchgeführt worden war, konnte frühzeitig festgestellt werden, welche Baugruppen für eine vollständige Wiederherstellung der Maschinengeometrie überarbeitet werden mussten.

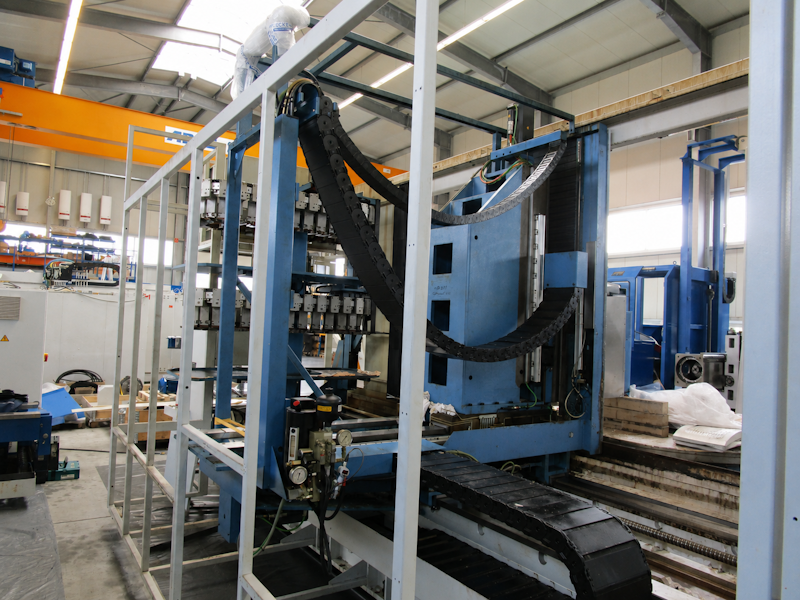

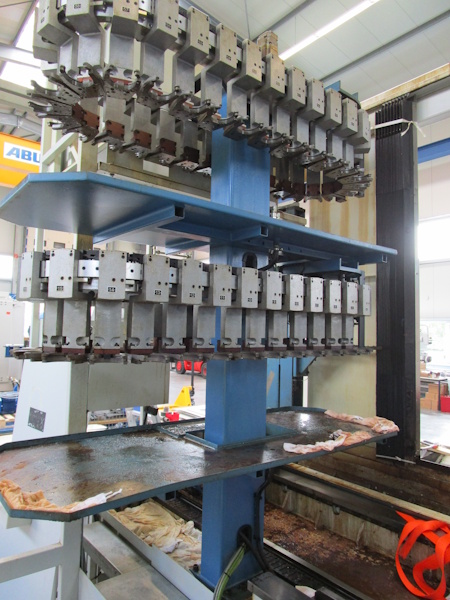

Besonders aufwendig gestaltete sich die vollständige Demontage der Maschine. Vor allem der Werkzeugshuttle erhöhte die Komplexität der Arbeiten erheblich. Aufgrund des hohen Verschmutzungsgrades führte jedoch kein Weg an einer kompletten Zerlegung vorbei. Erst nach der Demontage zeigte sich das vollständige Ausmaß der erforderlichen Instandsetzungsmaßnahmen.

Im Zuge der Modernisierung wurden unter anderem folgende Komponenten erneuert bzw. überarbeitet:

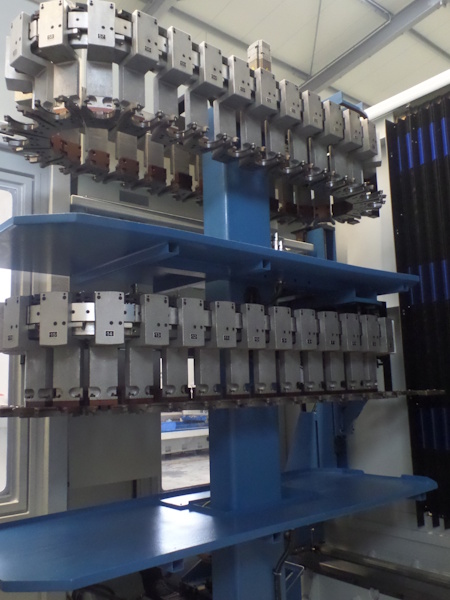

• Neue Führungsschienen für den Werkzeugshuttle

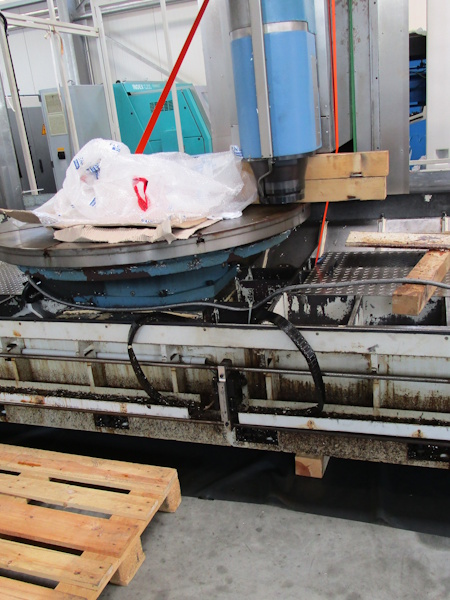

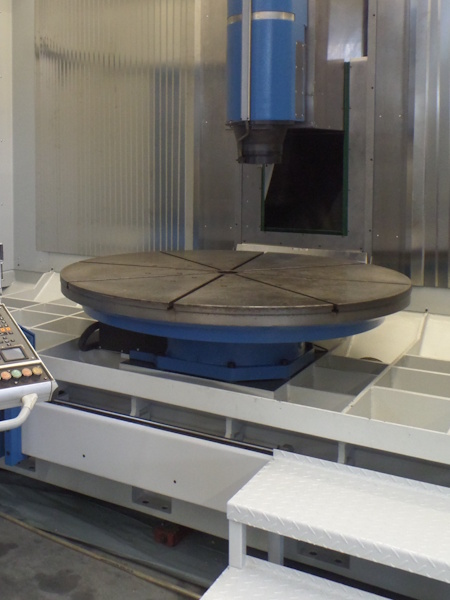

• Erneuerung des Messsystems und der Klemmung des Rundtisches
• Austausch sämtlicher Faltenbälge und Jalousien
• Neue Sichtscheiben
• Komplette Neulackierung mit hochwertigem 2-Komponenten-Strukturlack
• Erneuerung zahlreicher Kabel, insbesondere stark beanspruchter oder verschmutzter Leitungen

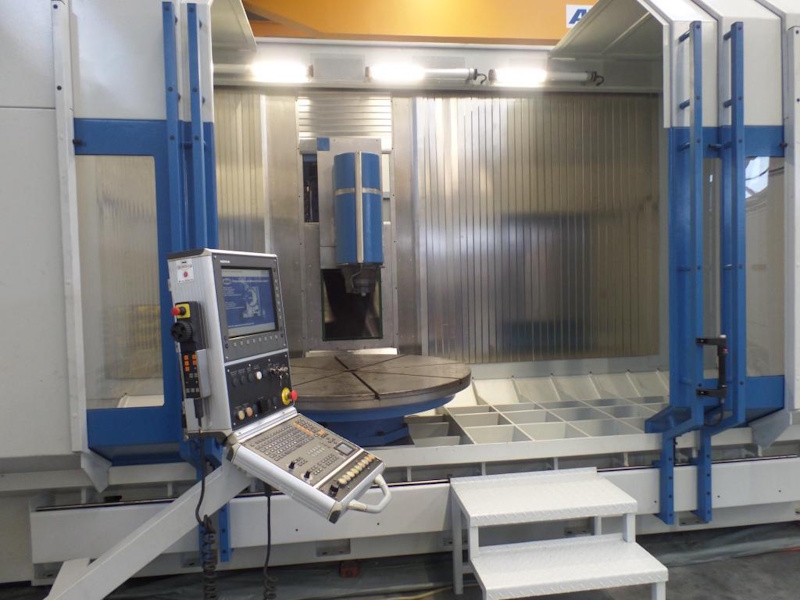

Nach Abschluss aller Arbeiten präsentierte sich die Maschine technisch und optisch in einem nahezu neuwertigen Zustand.

Der direkte Vorher-Nachher-Vergleich verdeutlicht eindrucksvoll den Umfang der durchgeführten Modernisierung: Aus einer stark verschmutzten und verschlissenen Werkzeugmaschine entstand wieder ein leistungsfähiges Bearbeitungszentrum, das den hohen Anforderungen im täglichen Fertigungseinsatz gerecht wird.
