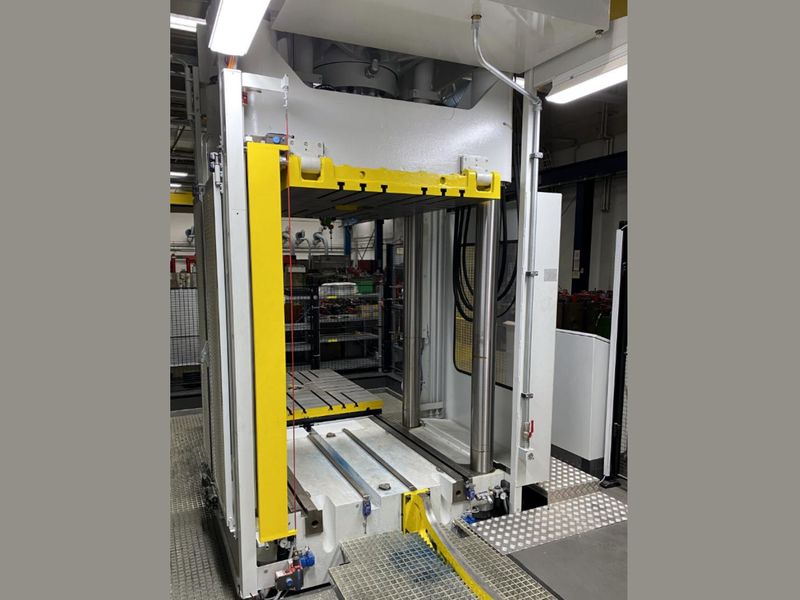

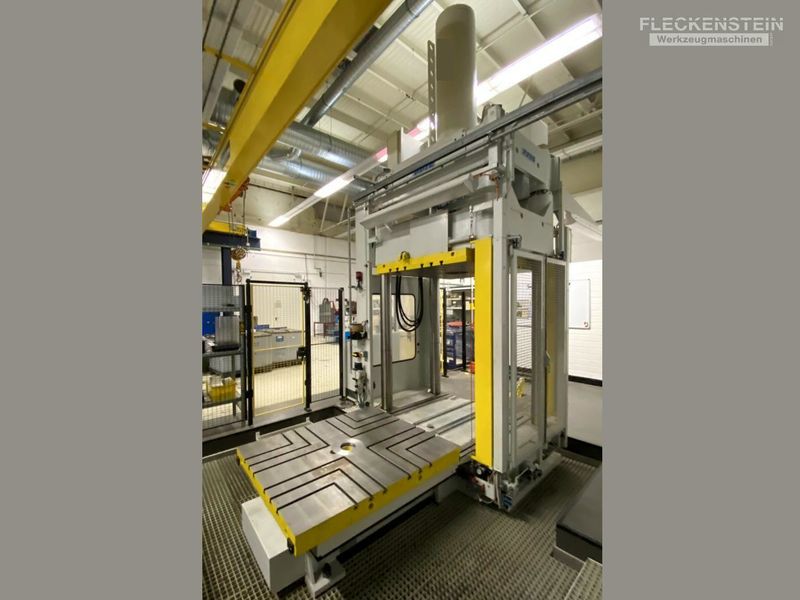

VERSUCHS- UND TUSCHIERPRESSE REIS ROBOTICS TUS130-200
Details
| Fabrikat: | REIS ROBOTICS |
| Typ: | TUS 130-200 |
| Baujahr: | 2016 |
| Steuerung: | SIMATIC C7-635 SPS |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Ausstattung:
- Grundmaschine
- 4-Säulenausführung Ø 160mm
- Hydraulikanlage, Tankinhalt 475 l
- Stößelhochhalteeinrichtung
- Abschwenkeinrichtung 180°
- Positioniersteuerung mit digitaler Meßeinrichtung, Messlänge 2.000 mm
- Presskrafterhöhung 2.000kN
- Auswerfer, zentrisch im Tisch angeordnet, Hub 160 mm
- Kipptisch +/-60°
- 2 St. Steuereinrichtungen für Werkzeugzylinder/hydraulische Kernzüge (2 Kreise)
- Der Druck der Kreise ist stufenlos regelbar. Er wird digital angezeigt.
- Einbauhöhenvergrößerung um 300 mm
- Hubverlängerung um 300 mm
- Ablaufkurve für Abschwenkplatte

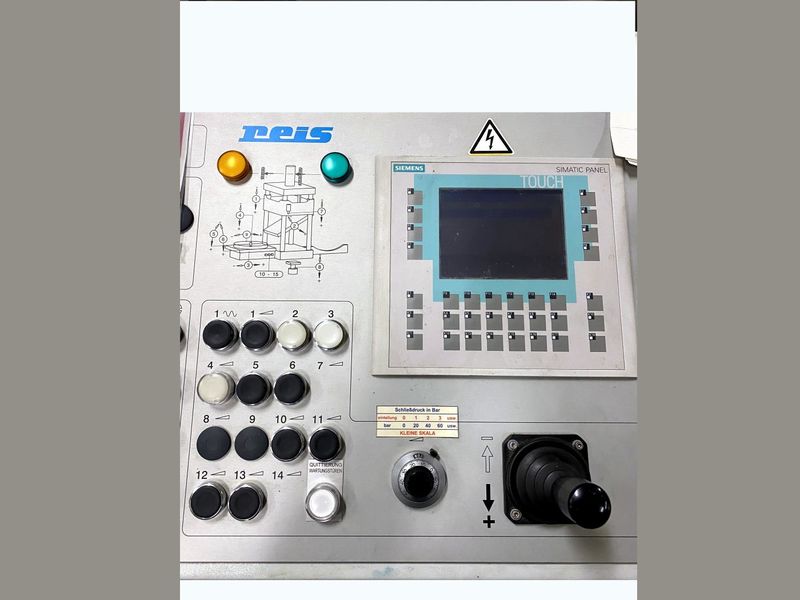

- Schaltpult mit Bedienpanel, Touchdisplay und Maschinensteuertafel
- Schaltschrank
- Maschinenleuchten zur optimalen Beleuchtung der ausgefahrenen Formhälften
- Schutzeinrichtung mit Sicherheitstüren
- Einspritzaggregat nachrüstbar
| Arbeitsbereich | |
| Säulendurchgang | 1.360 mm |
| Einbauhöhe | 1.700 mm |
| Aufspannfläche | 1.300 x 1.600 mm |
| Presskraft | 2.000 kN |
| Hublänge Stössel (vertikal) | 1.800 mm |
| Hublänge Kipptisch (horizontal) | 1.700 mm |
| Max. Belastung Abschwenkplatte | 60 kN |
| Aufspanntische | |
| Max. Belastung Abschwenkplatte | 6.000 kg |
| Max. Belastung Kipptisch (gekippt) | 7.500 kg |
| Anzahl und Abstand T-Nuten | 3 x 125 mm |
| Größe und Form der T-Nuten | Gr. 22 DIN 650 |
| Max. Formgewicht | 12.000 kg |
| Auswerfer im Arbeitstisch | |
| Max. Auswerferkraft | 56 kN |
| Ø des Auswerfers | 55 mm |
| Hub | 160 mm |
| Die Kraft des Auswerferzylinders ist stufenlos regelbar | [nbsp] |
| Verfahrgeschwindigkeiten | |
| Schließgeschwindigkeit | 50 mm/s |
| Öffnungsgeschwindigkeit | 50 mm/s |
| Warengeschwindigkeit | 200 mm/s |
| Abschwenkgeschwindigkeit | 180 mm/s |
| Kippgeschwindigkeit | 100 mm/s |
| Steuerung SIEMENS SIMATIC C7-635 | |
| Grundmenü | [nbsp] |
| Sprachwahl | [nbsp] |
| Anzeige Soll/-Istwerte | [nbsp] |
| Service | [nbsp] |
| Parameter | [nbsp] |
| Teach-In | [nbsp] |
| Positionieren | [nbsp] |
| Läppen | [nbsp] |
| Formschutz (Option) | [nbsp] |
| Servicefunktionen | [nbsp] |
| Abmessung, Gewicht, Anschlussleistung | |
| L x B x H | 4,9 x 2,8 x 5,6 m |
| Gewicht ca. | 19.000 kg |
| Gesamtanschlussleistung | 23 kVA |
| Nennstrom | 63 A |
| Betriebsspannung | 400 V |
| Frequenz | 50 Hz |
