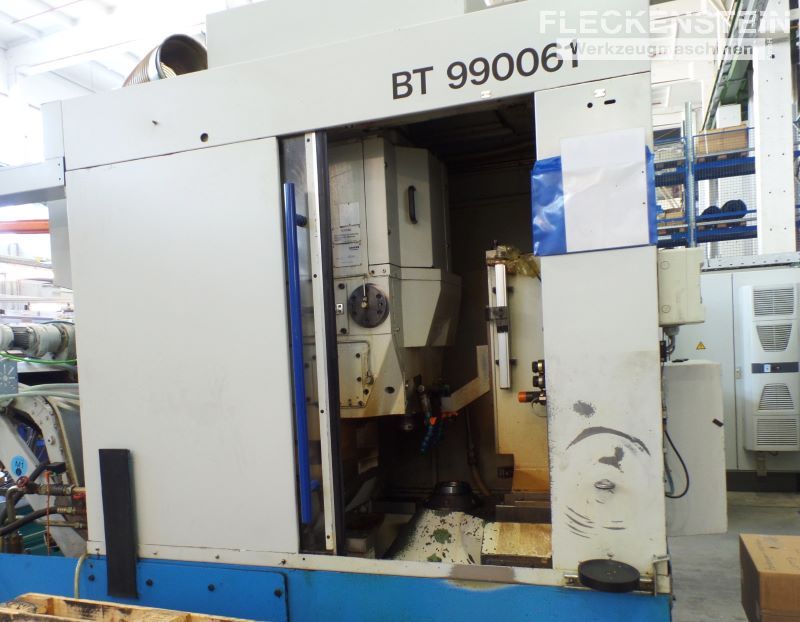

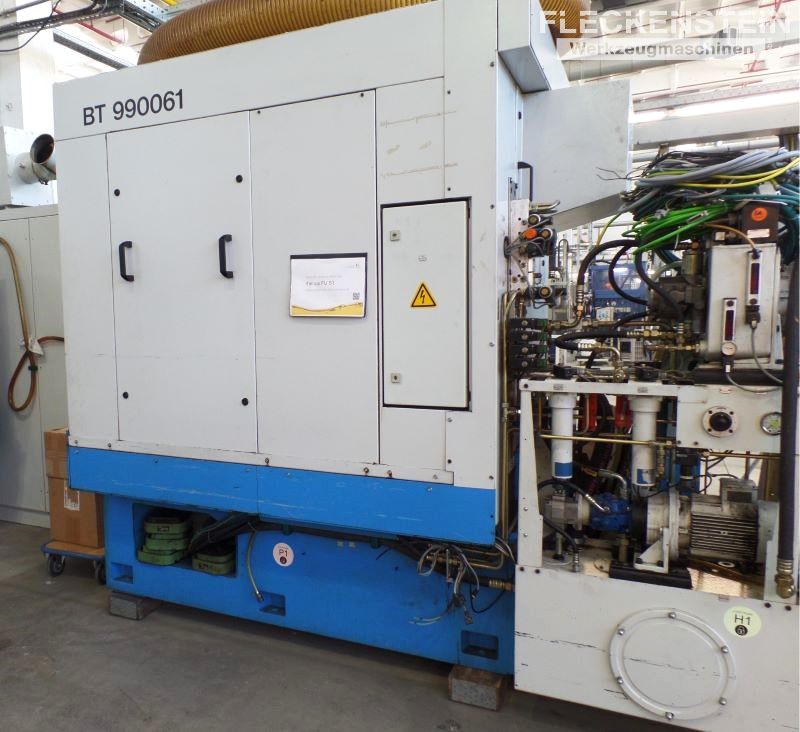

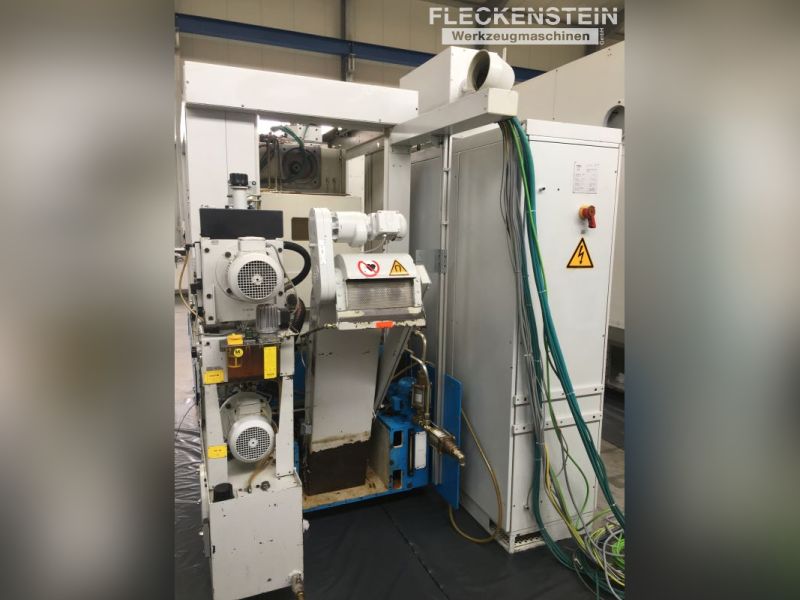

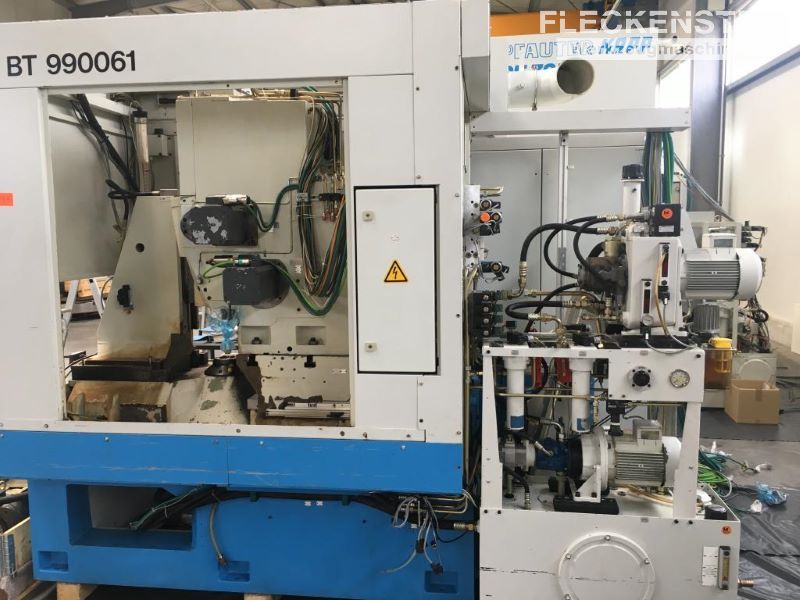

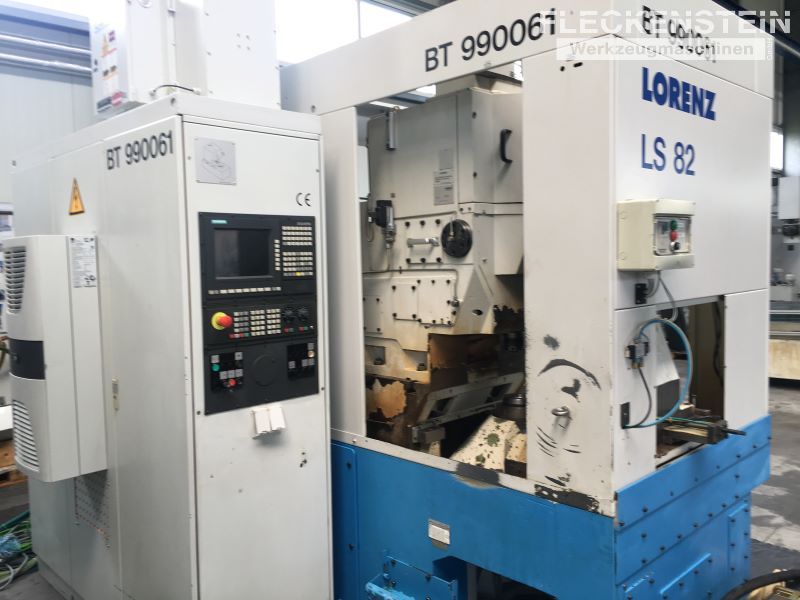

CNC-Wälzstossmaschine LORENZ LS 82
Video zur Maschine
Details
| Fabrikat: | LORENZ |
| Typ: | LS 82 |
| Baujahr: | 1999 |

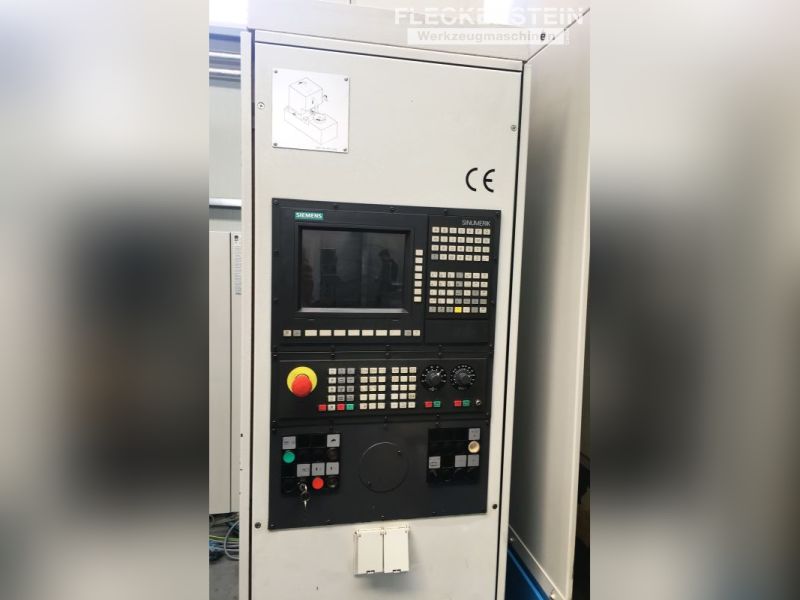

| Steuerung: | SIEMENS 840 C |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Ausstattung & Zubehör
- CNC-Hublagenverstellung
- Hublängenverstellung mechanisch-manuell
- Schwingungsisolierende Maschinenaufstellung mittels Dämpfungsschuhen (im Lieferumfang enthalten)
- Absauganlage
- Gegenhalter
- Stoßspindel und Abhebung des Stoßkopfes hydrostatisch gelagert

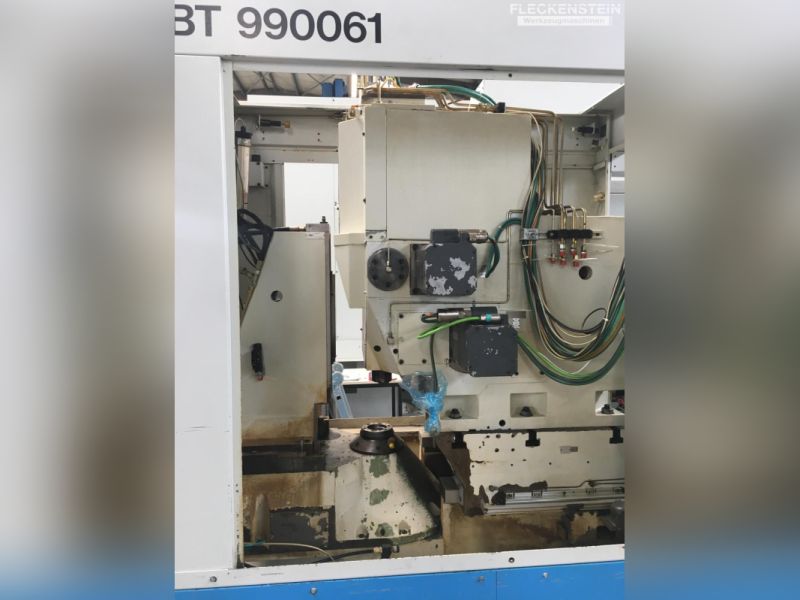

| Arbeitsbereich | |
| Max. Werkstück-Außendurchmesser | 80 mm |
| Max. stoßbarer Normalmodul | 5 mm |
| Max. Verzahnungsbreite (Geradverzahnung) | 44 mm |
| Achswinkelverstellung Stoßspindel - Werkstücktisch | +0,5 bis +0,5° |
| Hubzahlbereich | 250-1.500 DH/min |
| Achsabstand Werkstücktisch/Stoßspindel | -15 bis+170 mm |
| Max. Hublänge | 55 mm |
| Max. Schrägungswinkel | 45 Grad |
| Max. Werkzeugdurchmesser | 180 mm |
| Vorschübe | |
| Vorschub Rotationsachse Werkzeug (bezogen auf 100 mm Werkstück ∅) | 10 bis 9.420 mm/min |
| Vorschub Rotationsachse Werkstück (bezogen auf 100 mm Werkstück ∅) | 10 bis 15.700 mm/min |
| Vorschub Radialachse Maschinenständer | 1 bis 3.750 mm/min |
| Abmessung, Gewicht | |
| Platzbedarf ca. | 4,2 x 2,6 x 2,6 m |
| Maschinengewicht ca. | 8.500 kg |
| Elektrische Anschlusswerte | |
| Gesamtanschlusswert | 23 kVA |
| Betriebsspannung | 400 V |
| Betriebsfrequenz | 50 Hz |
| Steuerspannung | 24 V DC |
