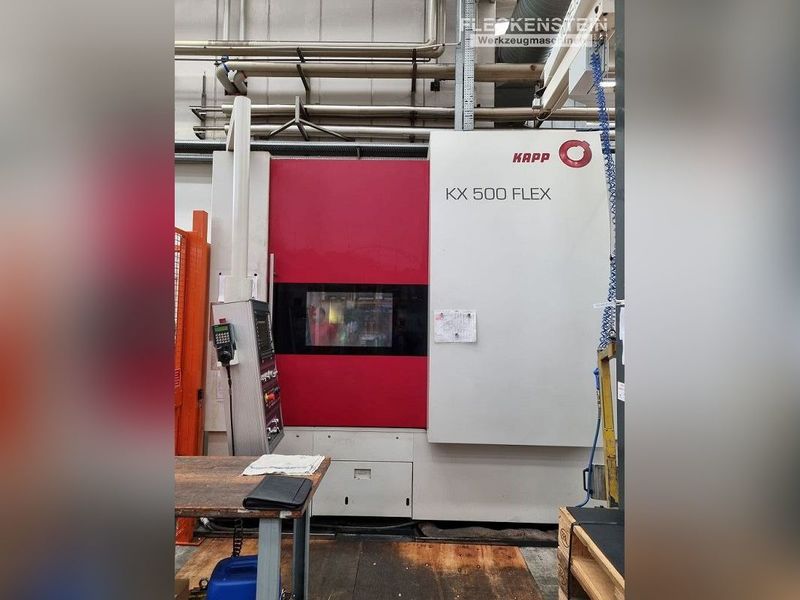

CNC-Wälz-und Profilschleifmaschine KAPP KX 500 FLEX
Details
| Fabrikat: | KAPP NILES |
| Typ: | KX 500 FLEX |
| Baujahr: | 2009 |
| Steuerung: | SINUMERIK 840 D |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung
Die Verzahnungsschleifmaschine KX 500 FLEX des deutschen Herstellers KAPP NILES ist sowohl für das Wälz- als auch das Profilschleifen von Rädern und Ritzeln konzipiert. Es können Werkstücke bis zu einem Durchmesser von Ø 500mm und einer Länge von max. 1.000mm bearbeitet werden.
Die Maschine ist ausgestattet mit einem Rundschalttisch, auf dem der Reitstpck, eine NC-Abrichteinrichtung und die Werkstückspindel befestigt ist. Sie besitzt eine Roboterschnittstelle für automatische Beladung, es kann aber bei Bedarf auch von Hand beladen werden.
Rundakttisch CRT
Bestückt mit:

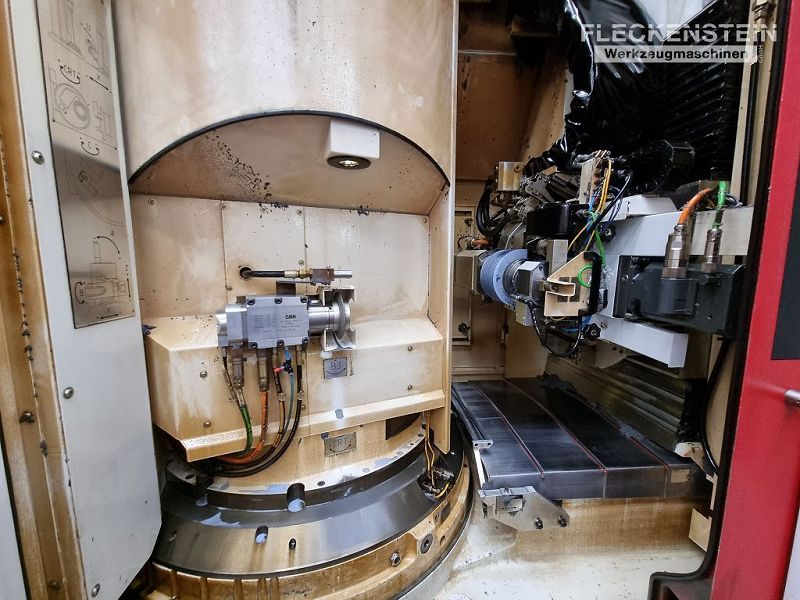

- Profilabrichter Fabr. GSN zum Profilabrichten von Profilschleifscheiben und Schleifschnecken (B3-Achse)
- Abrichtlineal zum Kopfabrichten von Schleifschnecken
- Werkstückspindel (C-Achse)

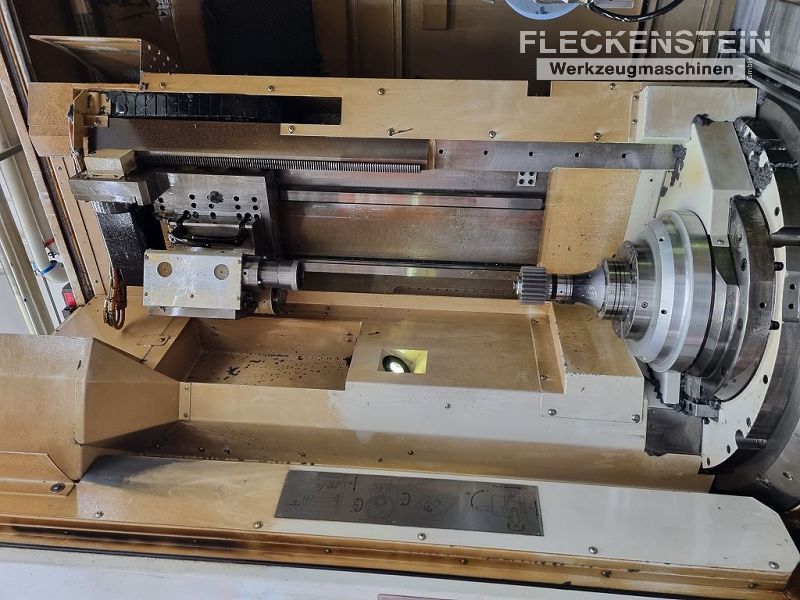

- Gegenhalter mit vertikal verfahrbarem NC-Reitstock
Fahrbereich: 270 °
Max. Schwenkgeschwindigkeit: 210 °/s
Ausstattung & Zubehör

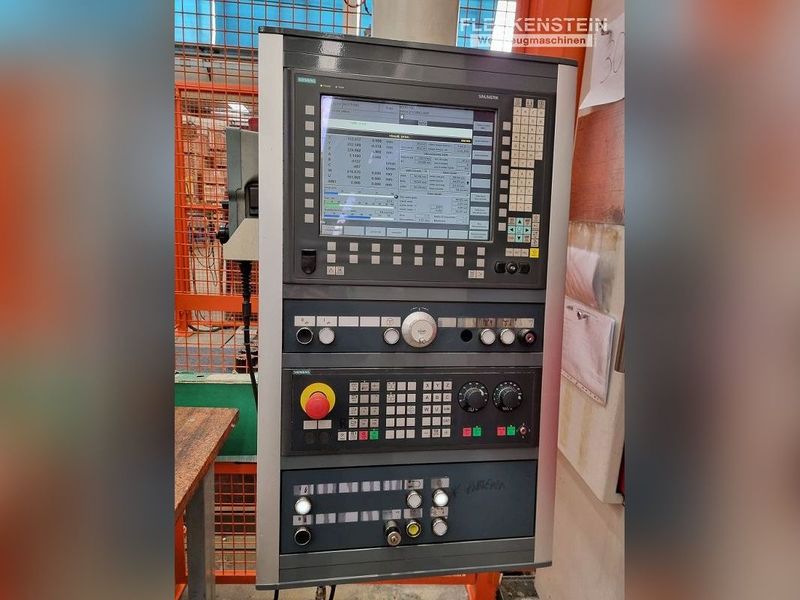

- Grundmaschine KX 500 FLEX mit Steuerung Siemens Sinumerik 840D
- Reitstock
- Modemanschluss (analog)
- Automationsschnittstelle (Hardware+Software) für Beladung durch Roboter
- Kühlschmierstoffanlage (HOFFMANN Typ HSF 150) mit Ölnebelabsaugung
- Automatisch öffnende und schließende Beladetür
- Automatisch öffnende und schließende Arbeitsraumtür
- Vorbereitung der Maschine zum Einsatz einer Vorsatzspindel
- Abrichteinrichtung für Profilschleifscheiben und Schleifschnecken
- Separates Kopfabrichten
- Automatische Wuchteinheit Fabrikat DITTEL
- Messeeinrichtung für Außenverzahnungen
- Schwenkbare Messtasteraufnahme
- Verzahnungsmesssystem
- Dunstabscheider incl. Absauganlage
- Volleinhausung des Arbeitsraums
- Elektronisches Bedienhandgerät
- Maschinenleuchte
- Alle Achsen und Spindel in digitaler Antriebstechnik SIMODRIVE 611 D
| Arbeitsbereich | |
| Werkstück-Nenndurchmesser | 500 mm |
| Max. Werkstücklänge | 1.000 mm |
| Max. Radialweg (X-Achse) | 525 mm |
| Max. Tangentialweg (Y-Achse) | 250 mm |
| Max. Verzahnungsbreite | 520 mm Max. Axialweg (Z-Achse) |
| Modulbereich Wälzschleifen | 1,0 - 8 mm |
| Modulbereich Profilschleifen | 0,5 - 12 mm |
| Schleifspindel-Schwenkwinkel (A-Achse) | +/- 45 Grad |

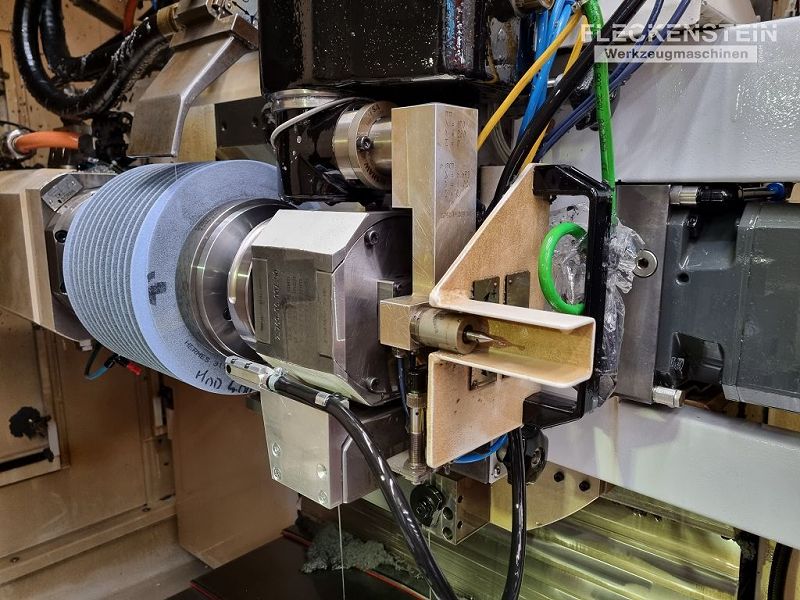

| Schleifspindel-Antrieb (B-Achse) | |
| Max. Drehzahl | 7.500 1/min |
| Max. Abmessung Schleifscheibe | Ø 320 |
| Integrierte autom. Auswuchteinrichtung | Fabrikat DITTEL |
| Profil-Abrichteinheit GMN TSE 100cg (B3-Achse) | |
| Leistung | 1,25 kW (S1) |
| Drehzahl | 6.000 min-1 |
| Durchmesser Abrichtscheibe | 100 mm |
| Abrichter in Einrollenausführung | [nbsp] |
| Vorschübe & Eilgänge | |
| Achse X | 20.000 mm/min |
| Achse Y | 10.000 mm/min |
| Achse Z | 10.000 mm/min |
| A-Achse | 50 °/s |
| Abmessung & Gewicht | |
| Platzbedarf ca. l x bx h | 6,8 x 5,3 x 3,2 m |
| Maschinengewicht ca. | 11.200 kg |
| Elektrische Anschlusswerte | |
| Gesamtanschlusswert ca. | 80 kVA |
| Betriebsspannung | 400 V |
| Betriebsfrequenz | 50 Hz |
| Steuerspannung | 24 V DC |
