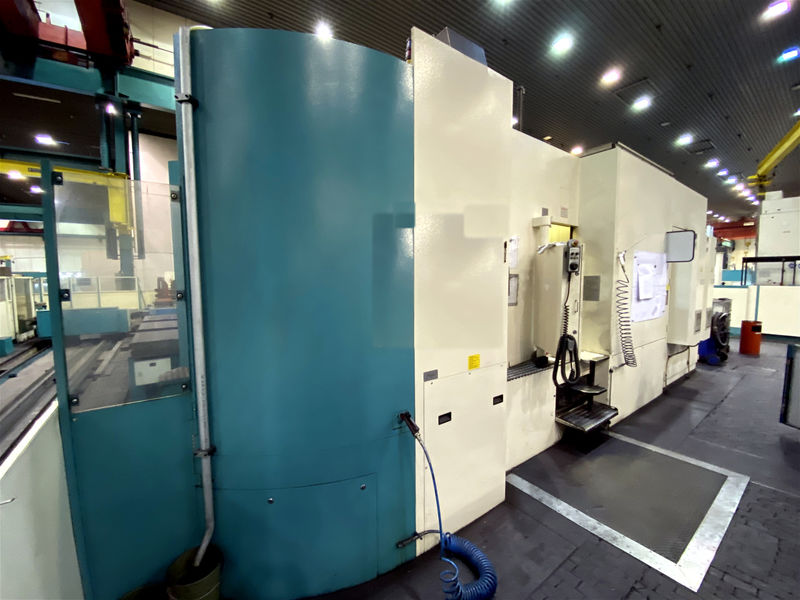

CNC-Horizontal Bearbeitungszentrum STARRAG HECKERT HEC 800 ATHLETIC
Video zur Maschine
Details
| Fabrikat: | STARRAG HECKERT |
| Typ: | HEC 800 ATHLETIC |
| Baujahr: | 2009 |

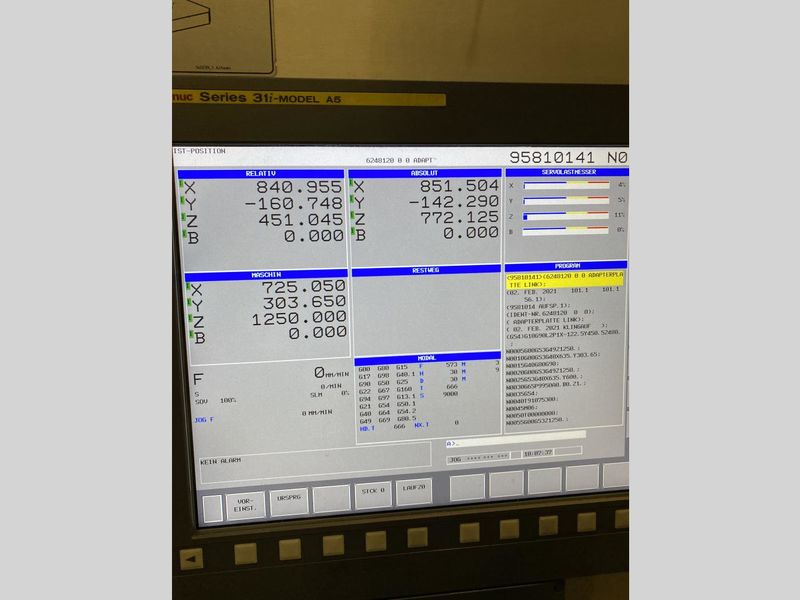

| Steuerung: | FANUC Series 31i Model A5 |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Ausstattung & Zubehör
- 2-fach Palettenwechsler
- 3 St. separate Rüstplätze mit Lochpaletten 800 x 1.000 mm
- Werkzeugmagazin mit 165 Plätzen HSK-A 100, eigenes Bedienterminal auf der Magazinseite
- NC-Rundtisch Teilung 0,001°
- Hauptspindel 6.000 min-1, 2 Getriebestufen
- 3D-Messtaster Fabr. RENISHAW
- Elektronisches Handrad
- Maschinenverkleidung mit vollständig geschlossenem Arbeitsraum
- Späneförderer
- Kühlmittelaggregat mit Filter und Druckerhöhungspumpen, innere Kühlmittelzuführung
(Maschine war angeschlossen an zentrale Kühlmittelversorgung) - Absaugung auf Maschinenabdeckung montiert
- Programmstunden ca. 18.200 h
| Verfahrwege | |
| X-Achse (Spindelstock quer) | 1.450 mm |
| Y-Achse (Spindelstock vertikal) | 1.300 mm |
| Z-Achse (Tisch längs) | 1.300 mm |
| B-Achse (NC-Rundtisch) | 360.000° |
| max. Werkstückgröße (DxH) | Ø1.750 x 1.400 mm |
| NC-Rundtisch | |
| Palettengröße | 800 x 1.000 mm Lochpalette DIN55201 |
| Kleinster Teilschritt | 0,001° |
| Rot. Trägheitsmoment für Zuladung | 250 kgm² |
| max. Tischbelastung zentrisch | 2.000 kg |
| Vorschub, Eilgang | |
| Vorschubbereich in X-Y-Z-Achse | 1-60.000 mm/min |
| Vorschubkraft in X-Y-Z-Achse 100% ED | 20/18/20 kN |
| Eilganggeschwindigkeit in X-Y-Z-Achse | 60 m/min |
| Eilgang B-Achse (NC-Rundtisch) | 60 m/min |
| Hauptspindel | |
| Durchmesser im vorderen Lager | 100 mm |
| max. Leistung, ED 100/60% | 37/45 kW |
| max. Drehmoment, ED 100/60% | 1.230/1.500 Nm |
| max. Drehzahl | 6.000 min-1, 2 Getriebestufen |
| Werkzeugaufnahme | HSK-A 100 DIN 69893 |
| Kühlmittelanlage | |
| Anschluss an zentrale Kühlschmierstoffanlage | [nbsp] |
| Rückspülfilter | [nbsp] |
| Niederdruckkreis | ca. 2,5 bar ca. 125 l/min |
| Innenkühlung durch die Spindelmitte | ca. 80 bar ca. 30 l/min |
| Werkzeugmagazin, Werkzeugwechsler | |
| Turmmagazin mit 180 Speicherplätzen in 3 Türmen 15 Speicherplätze für überlange Werkzeuge zwischen 450 und 800 mm im Speicher realisiert. Die Gesamtspeicherzahl reduziert sich damit um 15 Stück. | [nbsp] |
| max. Werkzeug Ø | 110 mm, Nebenplatz belegt |
| Werkzeugaufnahme | HSK-A 100 |
| Werkzeug Ø mit Einschränkung | 250 mm, Nebenplätze frei |
| Werkzeuglänge max. | 450/800 mm |
| Werkzeuggewicht max. | 35 kg |
| max. Werkzeuggewicht je Turm | 600 kg |
| Span-zu-Span-Zeit bis 12 kg / über 12 kg | ca. 5,0 / ca. 8,2 sec |
| Palettenwechselzeit | ca. 20 sec |
| Maschinenabmaße, Anschlussdaten | |
| Platzbedarf | ca. 8,2 x 6,0 x 4,6 m |
| Maschinengewicht | ca. 31.000 kg |
| Anschlusswert | 90 kW |
| Zuleitungssicherung | 160 A |
| Betriebsfrequenz | 50 Hz |
| Betriebsspannung | 400 V 3 AC |
