CNC-Drehmaschine BOEHRINGER VDF 250 CM
Details
| Fabrikat: | BOEHRINGER |
| Typ: | VDFR 250 Cm |
| Baujahr: | 1997 |
| Steuerung: | SIEMENS SINUMERIK 840 C |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Ausstattung & Zubehör
CNC Drehmaschine zur Drehbearbeitung von Futterteilen
- Bedienpult schwenkbar

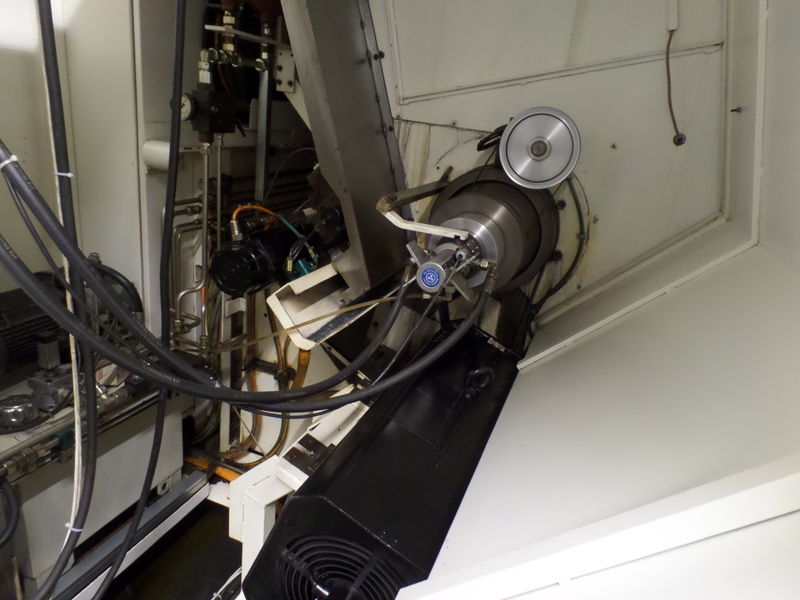

- Drücköl-Vollspannzylinder Fabr. FORKARDT
- Hydraulikanlage Fabr. Hydrokraft

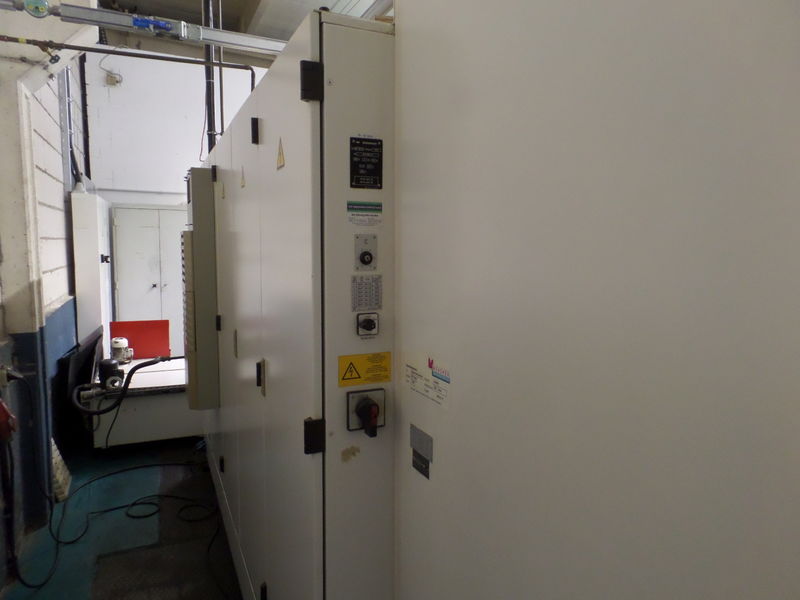

- Schaltschrank mit Kühlgerät und Temperaturregler, Fabr. RITTAL
- Späneförderer mit Tankinhalt 325l, Auswurf rechts
- 1 St. 3-Backen-Kraftspannfutter Ø 315mm

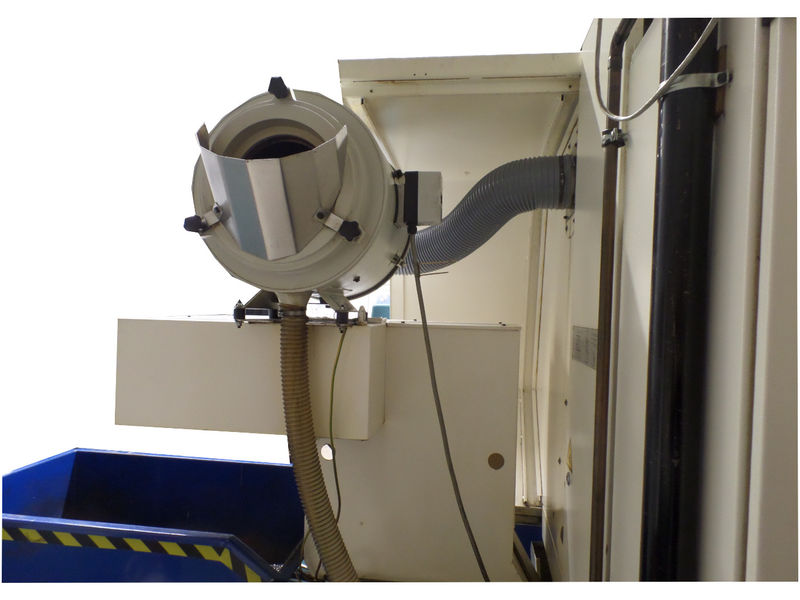

- Ölnebelabsaugung

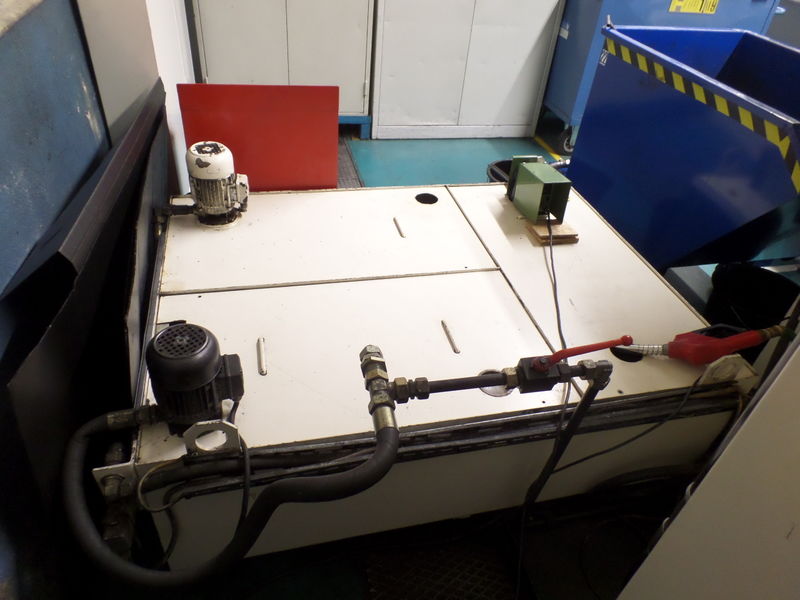

- Kühlmittelanlage mit Tankinhalt 600l, Pumpendruck Pmax = 5,5 bar, Fördermenge
- Q = 60l/min, Pumpenleistung P = 1,1 kW
- Ausführung als Futtermaschine ohne Reitstock
- Betriebsstunden: 43956h | Spindelstunden: 14525

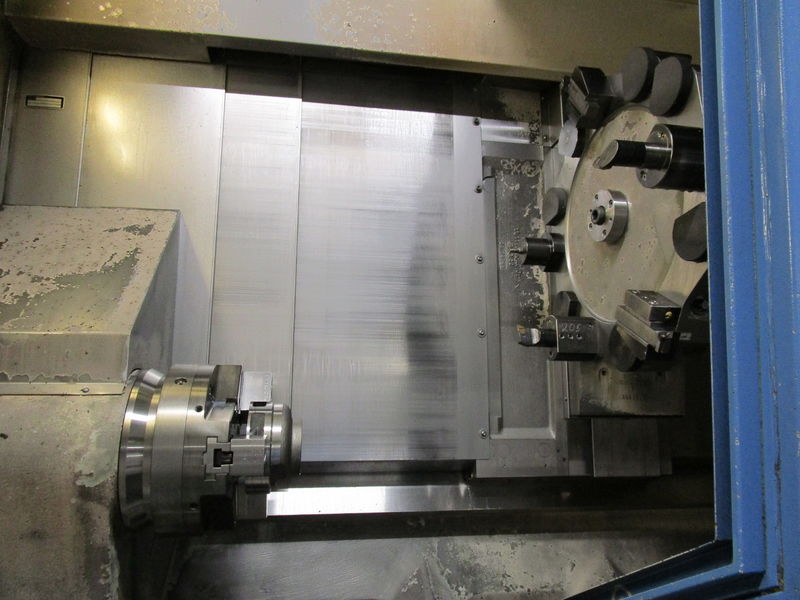

| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 550 mm |
| Umlaufdurchmesser ü. Bettschlitten | 480 mm |
| Planweg (X-Achse) | 405 mm |
| Längsweg (Z-Achse) | 1.099 mm |
| Max. Drehlänge | 1.000 mm |
| Werkzeugrevolver | |
| Anzahl Plätze | 12 St. |
| Aufnahme | VDI 50 DIN 698800 |
| angetriebene Werkzeuge | Nein |
| Spindelstock | |
| Größe Spindelkopf | 8 DIN 55026 |
| Lagerdurchmesser vorne | 150 mm |
| Spindelbohrun | 103 mm |
| Max. Futterdurchmesser | 315 mm |
| Antriebsleistung, 50% ED | 53 kW |
| Max. Drehmoment | 780 Nm |
| Spindeldrehzahlbereich | 30 - 3.000 min-1 |
| Vorschübe | |
| Planschlitten (X-Achse) | 10.000 mm/min |
| Längsschlitten (Z-Achse) | 10.000 mm/min |
| Eilgang X-Achse | 10 m/min |
| Eilgang Z-Achse | 10 m/min |
| Max. Vorschubkraft | 15 kN |
| Abmessungen und Gewicht | |
| Maschinenabmessungen L x B x H ca. | 5400 x 3200 x 2400 mm |
| Maschinengewicht ca. | 11.000 kg |
