CNC-5-Achs-Bearbeitungscenter
REIDEN RX10 PCS
Video zur Maschine
Details
| Fabrikat: | REIDEN |
| Typ: | RX10 PCS |
| Baujahr: | 2011 |

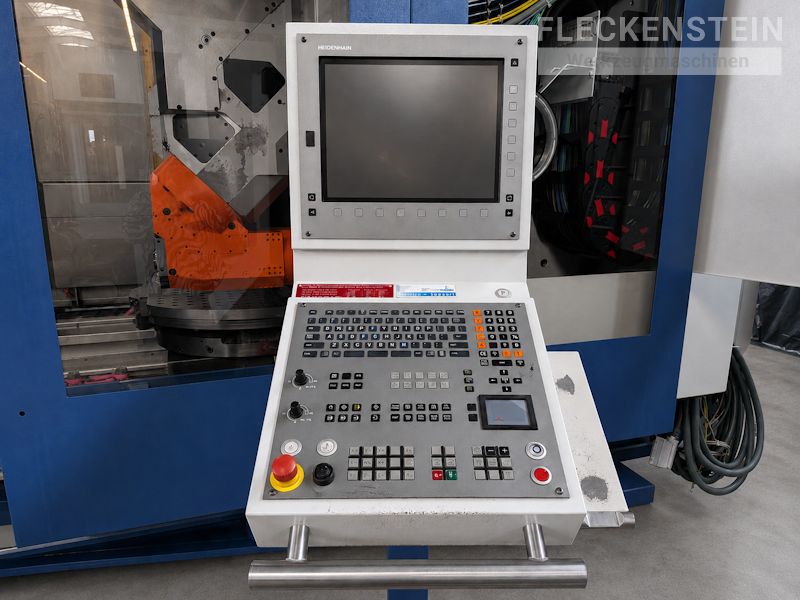

| Steuerung: | HEIDENHAIN iTNC 530 HSCI |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung

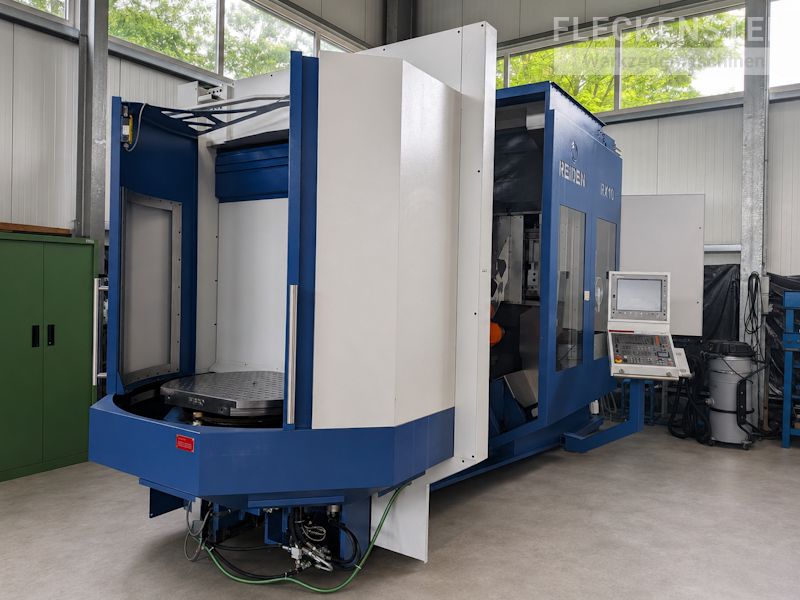

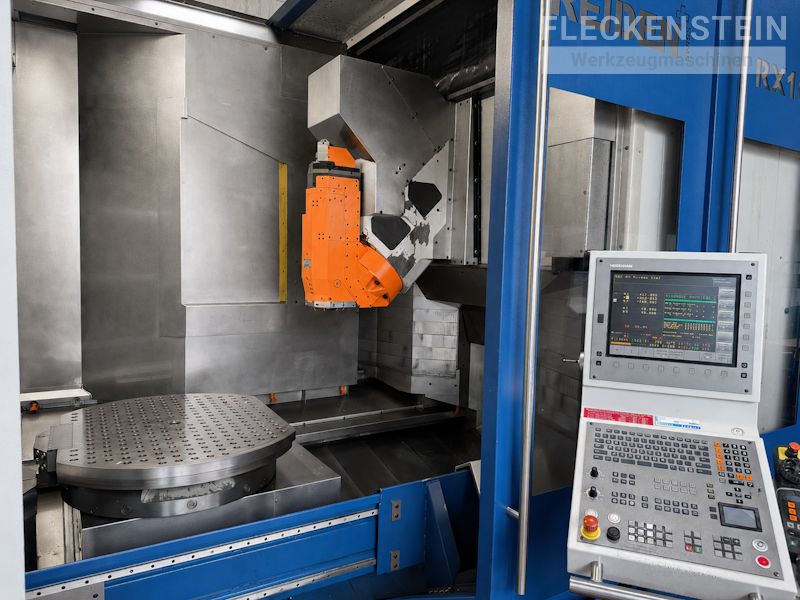

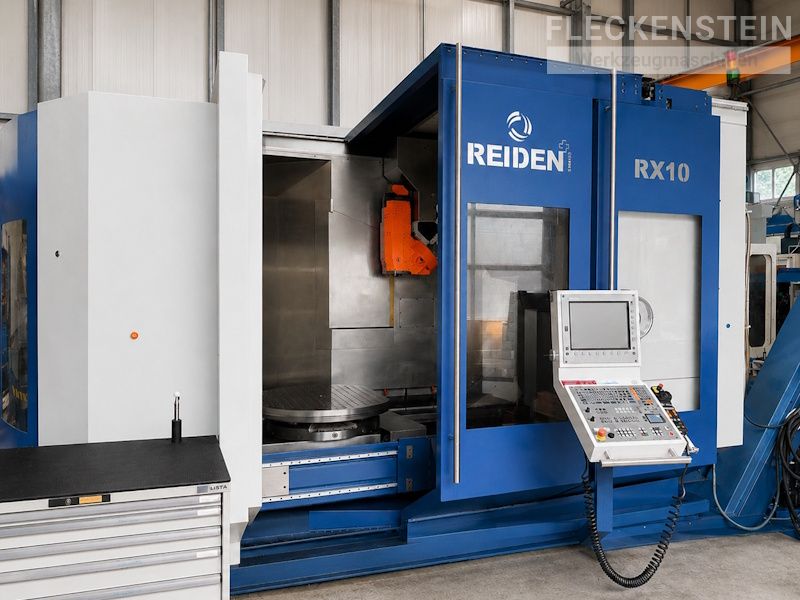

REIDEN RX10 PCS – CNC-5-Achs-Bearbeitungszentrum mit Palettenwechsler
Die REIDEN RX10 PCS ist ein hochpräzises CNC-5-Achs-Bearbeitungszentrum in Schweizer Qualitätsbauweise. Die Maschine eignet sich ideal für den Werkzeugbau, Formenbau sowie die anspruchsvolle Einzel- und Kleinserienfertigung. Ausgestattet mit einer HEIDENHAIN iTNC530 HSCI Steuerung, großzügigen Verfahrwegen von 1.000 x 1.100 x 810 mm sowie einem automatischen Palettenwechsler, bietet die RX10 höchste Flexibilität und Produktivität.
Die innovative DDT-Doppelspindeltechnologie kombiniert High-Speed-Bearbeitung mit bis zu 16.000 U/min und kraftvolle Schwerzerspanung mit hohem Drehmoment. Das große Werkzeugmagazin mit 273 Werkzeugplätzen ermöglicht effiziente und automatisierte Fertigungsprozesse.

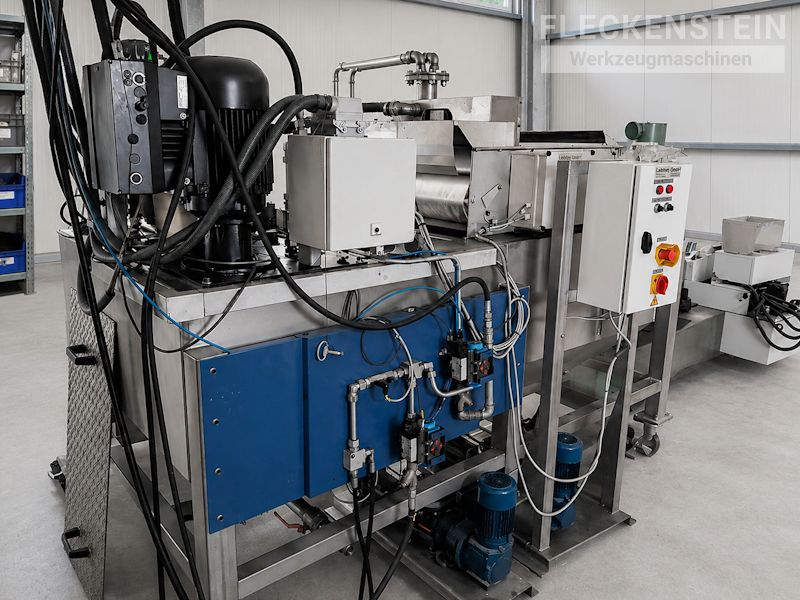

Weitere Highlights sind der hydraulisch klemmbare NC-Schwenkfräskopf, IKZ 40 bar, BLUM 3D-Messtaster sowie die stabile und kompakte Maschinenkonstruktion.
| Verfahrwege | |
| Längsbewegung Fräskopf (X-Achse) | 1.000 mm |
| Querbewegung Tisch (Y-Achse) | 1.100 mm |
| Vertikalbewegung (Z-Achse) | 810 mm |
| Schwenkachse Fräskopf (A-Achse) | 0 - 180 ° |
| Drehbewegung Tisch (C-Achse) | 360 ° |

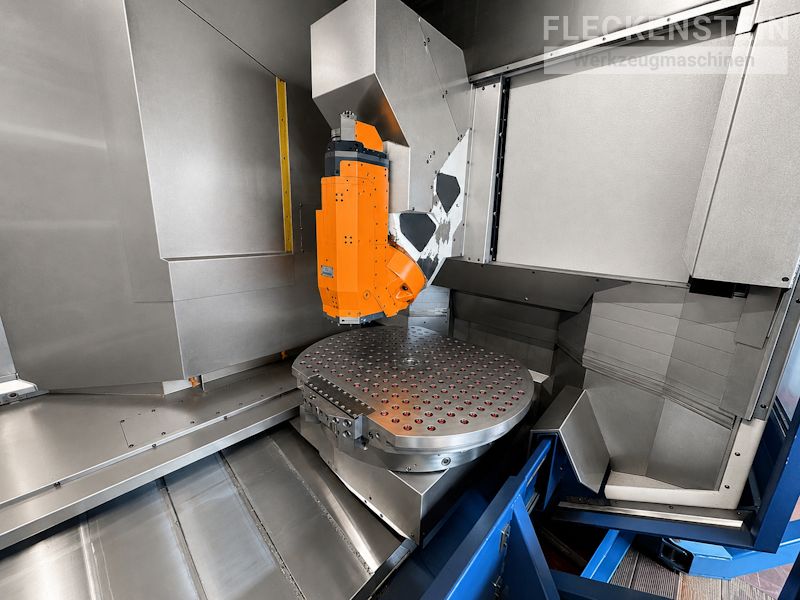

| Arbeitsraum | |
| Aufspannfläche | Ø1.000 x 800 mm |
| Max. Werkstückhöhe mit Aufspannmittel | 1.480 mm |
| Max. Schwingdurchmesser | Ø1.000 mm |
| Max. Werkstückgewicht | 800 kg |
| Eilgänge und Vorschübe | |
| X-, Y- und Z-Achse, stufenlos | 0 - 60.000 mm/min. |
| Eilgänge in X / Y / Z – Achse | 60.000 mm/min |
| High Speed-Spindel | |
| Max. Leistung High Speed Motor | 28 kW |
| Max. Drehmoment High Speed Motor | 63/83 Nm |
| Max. Drehzahl High Speed Motor | 16.000 min-1 |
| High Torque Spindel | |
| Max. Leistung High Torque Motor | 21/27 kW |
| Max. Drehmoment High Torque Motor | 226/290 Nm |
| Max. Drehzahl High Torque Motor | 3.000 min-1 |

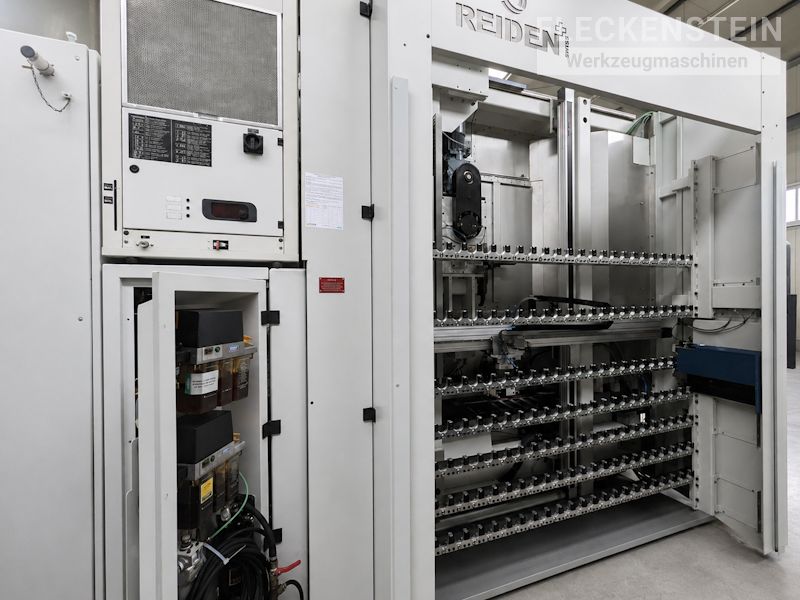

| Regalmagazin und automatischer Werkzeugwechsler | |
| Werkzeugplätze | 273 Plätze |
