| Fabrikat: | AXA |
| Typ: | VHC 3-XTS/50 |
| Baujahr: | 2006/2017 |
| Verfahrwege: | 2.600 x 900 x 850 mm |
| Steuerung: | HEIDENHAIN iTNC 530 |
Angebotsdaten

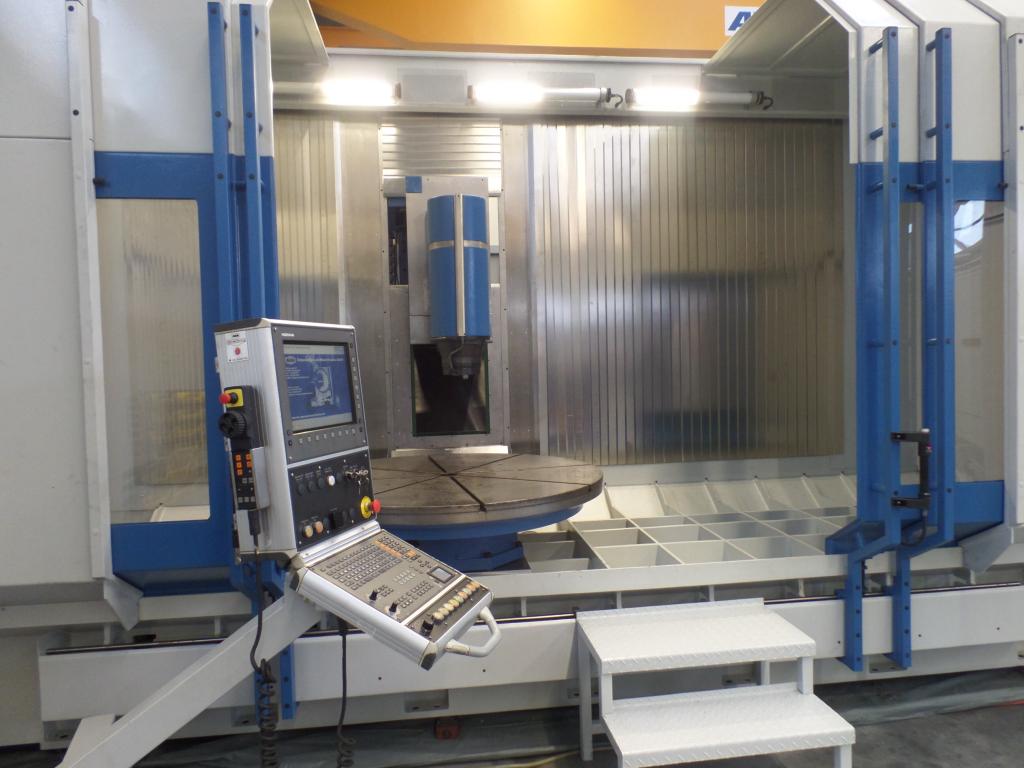

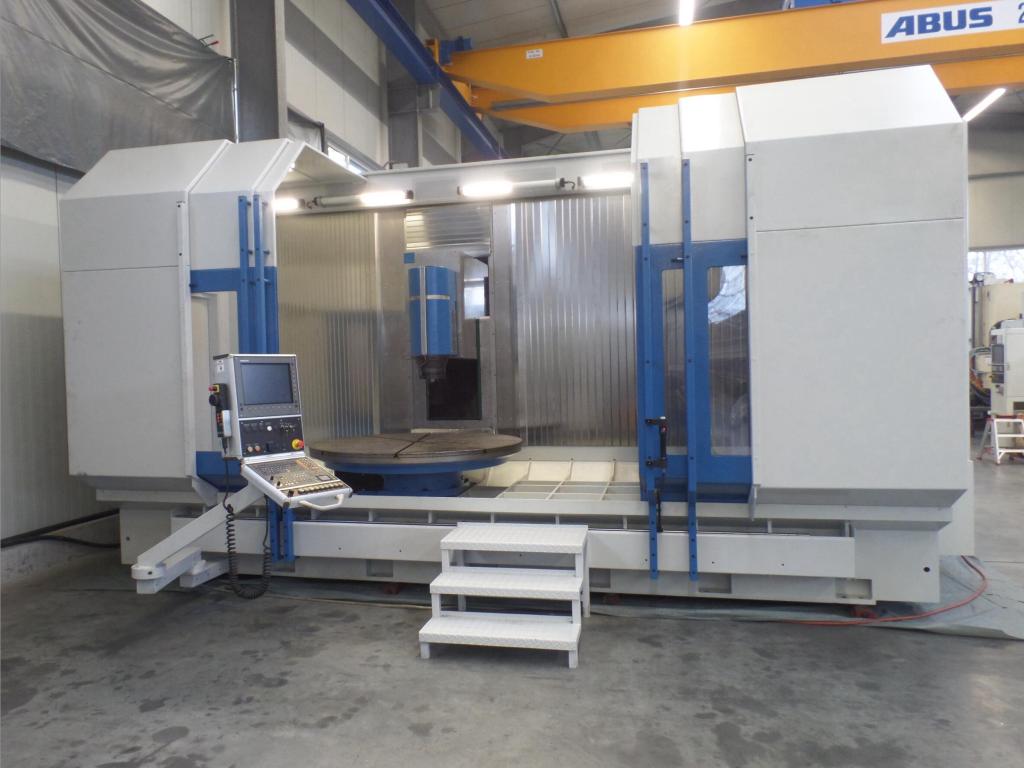

5-Achs CNC-Bearbeitungszentrum, generalüberholt

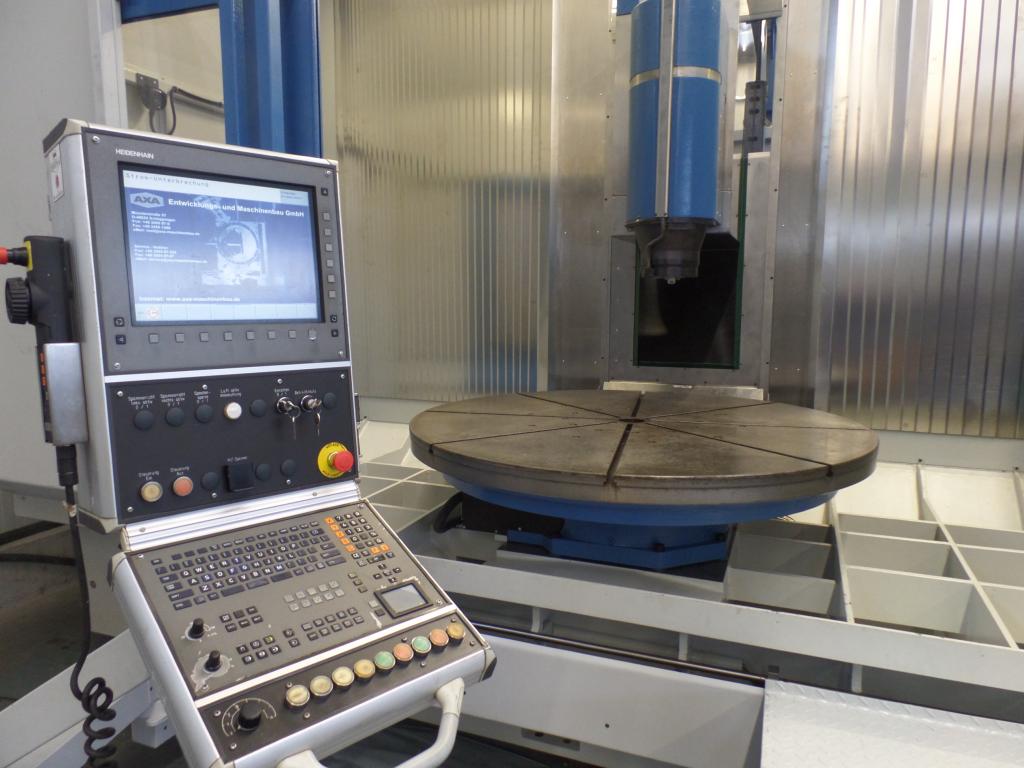

NC-Rundtisch, RTA5S
| Durchmesser: | 1.500 mm |
| Theoretische Tischbelastung -zentrisch- | 10.000 kg |
| Hydraulische Klemmung in der Bearbeitungsposition, | |
| programmierbar in Winkelschritten von 0,001° | |
| direktes Meßsystem Fabr. HEIDENHAIN | |
Verfahrwege
| Längsbewegung (X-Achse) | 2.600 mm |
| Querbewegung (Y-Achse) vertikal | 900 mm |
| Querbewegung (Y-Achse) horizontal | 700 mm |
| Vertikalbewegung (Z-Achse) horizontal | 850 mm |
| Vertikalbewegung (Z-Achse) vertikal | 790 mm |
| Abstand Tisch - Spindelnase vertikal/horizontal | 0-790/250-1.100 mm |
| Linearmaßstäbe in allen Achsen für erhöhte Genauigkeit | |
| Temparaturkompensation in Y- und Z-Achse incl. Sensoren und Software |
Vorschübe
| X-, Y- und Z-Achse stufenlos | 1-9.999 mm/min |
| max. Vorschubkraft | 9.000 N |
| Eilgang in X/Y/Z | 40/40/30 m/min |
Hauptantrieb - Spindelstock
| Hauptantrieb AC - Hohlwellenmotor 40 % ED | 56 kW |
| Drehzahlbereich, stufenlos | 30-9.000 min-1 |
| Spindeldrehmoment 40% ED | 357 Nm |
| Werkzeugaufnahme | SK 50 - DIN 69871 A/69872 A |
| Spindeldurchmesser im vorderen Lager | 100 mm |
| Werkzeugeinzugskraft | 16.000 N |
| Frässpindel flüssigkeitsgekühlt |
1-Achs-Schwenkkopf
| B-Achse | +/- 90° schwenkbar |
| Hydraulische Klemmung in der Bearbeitungsposition | |
| programmierbar in Winkelschritten von 0,001° | |
| gesamte Maschinenleistung ohne Einschränkung übertragbar | |
| M19 automatisch oder programmierbar | |
| Gewindeschneiden ohne Ausgleichsfutter | |
Werkzeugwechsler - Extended Tool-Shop - XTS Magazin
| Wechselstellung | vertikal |
| Werkzeugplätze | 52 |
| Werkzeugwechselzeit | ca. 6 sec |
| Span- zu Spanzeit | ca. 9 sec |
| Werkzeugdurchmesser (alle Plätze belegt) | max. 110 mm |
| Werkzeugdurchmesser (Nebenplätze frei) | max. 180 mm |
| Werkzeuglänge | max. 400 mm |
| Werkzeuggewicht bei Komplettbelegung | max. 15 kg |
| Werkzeuggewicht im Übergreifer | max. 15 kg |
CNC-Steuerung
| HEIDENHAIN iTNC 530 | |
| kombiniert mit digitaler Antriebsregelung | |
| Festplattenspeicher | |
| 15" TFT - Bildschirm | |
Flach/Gleitführungssystem
| Gehärtete Präzisionsstehlführungen auf von Hand | |
| geschabtem Untergrund aufgebaut | |
| Gegenführung mit Turcite beschichtet | |
| (für hohe Lebenserwartung, hervorragende Dauergenauigkeit | |
| und optimale Dämpfungseigenschaften) | |
Fahrständer/Spindelstock
| X- und Y- Grundschlitten, Z-Ständer und -schlitten | |
| sowie der Spindelstock sind aus hochwertigem Maschinenguss. | |
Kühlmittelanlage
| Kühlmittel durch die Spindel bestehend aus Verrohrung | |
| innerhalb der Maschine, externem zusätzlichen 800 l Behälter | |
| mit Papierfiltereinrichtung, Filtrierung 50 µm sowie | |
| regulierbarer Hochdruckpumpe bis max. 40 bar | |
Kratzbandspäneförderer
| Auswurf rechts, 300 mm Aufgabebreite, Abwurfhöhe ca. 1.200 mm | |
| Integrierter 200 l Kühlmittelbehälter mit Pumpe für Außenkühlung. | |
| Außenkühlung erfolgt über Kühlmittelring mit 6 verstellbaren | |
| Kühlmitteldüsen, automatische Schaltung im Programm (M8/M9). | |
Arbeitsraumkapselung
| Durch senkrecht stehende Faltenbalgabdeckung mit Blechlamellen. | |
| Über dem Arbeitsraum öffnende Schiebetüren, | |
| Anschlussmuffe Ø 200 mm fur kundenseitige Absauganlage. | |
| Manuelle Arbeitsraumtüren, elektrisch abgesichert und verriegelt. | |
3-D-Messtaster RENISHAW MP 10 E
| Signalübertragung per Infrarotlichtstrecke inkl. | |
| Infrarotsende- und empfangseinheit. | |
| Der Messtaster wird als Werkzeug im Werkzeugmagazin abgelegt | |
| und bei Bedarf automatisch eingewechselt. | |
| Meßsoftware für: | |
| Nullpunktermittlung | |
| Lageermittlung | |
| Zentrieren | |
| Elektronisches Werkstück ausrichten |
Zubehör / Ausstattung
| 5-achsiges Bearbeitungszentrum mit X-, Y-, Z-, B- und C-Achse | |
| AXA NC-Rundtisch RTA5S - Ø 1.500 mm, 0,001° positionierbar | |
| CNC-Steuerung HEIDENHAIN iTNC 530 | |
| Elektronisches Handrad | |
| 3-D-Taster RENISHAW | |
| Frässpindel SK 50, Leistung 56 kW, 9.000 min-1, flüssigkeitsgekühlt | |
| 1-Achs-Schwenkkopf +/- 90°, 0,001° positionierbar | |
| Temperaturkompensation in Y- und Z-Achse incl. Sensoren | |
| und Software | |
| Direktes Messsystem in allen Achsen | |
| Linearmaßstäbe für erhöhte Genauigkeit | |
| Frässpindel flüssigkeitsgekühlt | |
| 52-fach Werkzeugwechsler - System XTS | |
| Innere Kühlmittelzuführung max. 40 bar | |
| Späneförderer | |
| Handspülpistole | |
| Schaltschrank Klimagerät | |
| Absaugung für Arbeitsraum |
Maschine wurde 2017 mit folgendem Leistungsumfang generalüberholt
| - Geometrische Überholung Führung X-Achse, Nachschleifen der Führungsleisten | |
| Erneuern der Gleitbeläge - Lieferung durch Firma AXA | |
| - Geometrische Überholung Führung Y-Achse, Erneuern der Führungsleisten | |
| Erneuern der Gleitbeläge - Lieferung durch Firma AXA | |
| - Geometischen Überholung Führung Z-Achse, Erneuern der Gleitbeläge | |
| Lieferung durch Firma AXA | |
| - Erneuern der Kugelgewindetriebe incl. Lagerung von X-, Y- und Z-Achse | |
| Lieferung durch Firma AXA | |
| - Frässpindellager erneuert in 04-2015 durch Firma AXA | |
| - Führungsschienen von Werkzeugshuttle erneuert | |
| - Meßsystem und Klemmung vom Rundtisch erneuert - Lieferung durch Firma AXA | |
| - Sämtliche Faltenbälge und Jalousien erneuert - Lieferung durch Firma AXA | |
| - Sämtliche Sichtscheiben erneuert | |
| - Diverse Kleinteile erneuert | |
| - Maschine neu lackiert mit 2-Komponenten Strukturlack | |
| (RAL 7035 lichtgrau, RAL 5007 blau) | |
