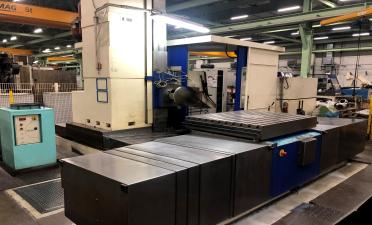

Gebrauchte Bohr- und Fräsmaschine UNION TC 130
| Fabrikat: | UNION |
| Typ: | TC 130 |
| Baujahr: | 2004 / 2022 |
| Steuerung: | HEIDENHAIN iTNC 530 |
Unser Retrofit-Projekt UNION TC-130 ist ein 5-achsiges Tischbohrwerk zur effektiven Mehrseitenbearbeitung von mittelschweren Werkstücken. Die horizontale Bohr- und Fräsmaschine in Kreuztischausführung ist ausgestattet mit einer Arbeitsspindel Ø 130mm und einem Werkzeugmagazin mit 40 Magazinplätzen und automatischem Werkzeugwechselsystem.
Der Arbeitstisch mit einer Aufspannfläche von 1.600x2.000mm kann Werkstücke bis zu einem Gewicht von 10 Tonnen aufnehmen. Die Hauptspindel hat ein maximales Drehmoment von 2.415 Nm und leistet 37kW bei 3.000 U\min. Eine Kühlmittelanlage mit Bandfilteranlage und innerer sowie äußerer Kühlmittelzufuhr runden das Ausstattungspaket dieses vielseitig einsetzbaren Bohrwerks UNION TC-130 ab.
Technische Ausstattung/Merkmale
| Arbeitsbereich: |
| X-Achse, Tisch-Querverstellung | 2.500 mm |
| Y-Achse, Vertikalbewegung Spindelstock | 2.000 mm |
| Z-Achse, Längsverstellung Tisch | 1.500 mm |
| W-Achse, Pinolenverstellung | 750 mm |
| B-Achse, Tisch-Rundverstellung | 360 Grad |
| B-Achse, Positionierbarkeit | 360.000 x 0,001° |
| Bearbeitungseinheit: | |
| Spindeldurchmesser | 130 mm |
| Feste Spindelausladung, Länge | 370 mm |
| Feste Spindelausladung, Durchmesser | 280 mm |
| Kleinster Abstand, Vorderkante Spindel bis Tischmitte | 605 mm |
| Tiefste Stellung über Tischoberfläche | 0 mm |
| Werkzeugaufnahme (Kurzkegel nach DIN 69871) | ISO 50 |
| Antriebsleistung S1 (100%) / S6 (30 min) | 37/51 kW |
| max. Drehmoment an der Spindel | 2.415 Nm |
| Drehzahlbereich der Spindel | 5-3.000 min-1 |
| 1. Getriebestufe | 5-782 min-1 |
| 2. Getriebestufe | 783-3.000 min-1 |
| NC-Rundtisch: | |
| Aufspannfläche | 1.600 x 2.000 mm |
| Zentrierbohrung im Tisch | 100 mm H6 |
| max. Belastung (max. 150 mm außer Tischm.) | 10.000 kg |
| T-Nutenbreite | 28 mm |
| T-Nutenabstand | 160 mm |
| Haltemoment B-Achse | 30.000 Nm |
| Positionierbarkeit | 360.000 x 0,001° |
| Vorschübe und Geschwindigkeiten: |
| max. Vorschubbereich für X-, Y-, Z- und W-Achse | 6.000 mm/min |
| max. Vorschubkraft | 25.000 N |
| Eilgang für alle linearen Achsen | 15.000 mm/min |
| max. Arbeitsmoment B-Achse | 10.000 Nm |
| Eilgang B-Achse | 3 min-1 |
| Werkzeugmagazin: |
| Magazintyp | Kettenmagazin |
| Anzahl der Magazinplätze | 40 |
| max. Ø ohne freie Nebenplätze | 125 mm |
| max. Ø mit freien Nebenplätzen | 250 mm |
| max. Werkzeuglänge | 500 mm |
| max. Werkzeuggewicht | 30 kg |
| max. zulässiges Gewicht aller Werkeuge | 700 kg |
| Kippmoment | 50 Nm |
| Konstruktionsmerkmale: |
|
Maschine Maschinenständer Tischgruppe |
| Installationsdaten: |
| Betriebsspannung | 3-400/230 V |
| Frequenz | 50 Hz |
| Anschlussleistung | 90 kVA |
| Anschlussstrom | 146 A |
| Vorsicherung | 160 A |
| Querschnitt der Versorgungsleitung | 4x70 mm2 |
| Maschinendimensionen: |
| L x B x H ca. | 8.160 x 6.960 x 3.700 mm |
| Gesamtgewicht ca. | 30.000 kg |
| Überholungsumfang: |
| • Neue Kugelrollspindeln in X, Y, Z und W-Achse • Neue Führungsleisten und Rollenschuhe in X, Y, Z und W-Achse • Werkzeugwechsler und Magazin überholt • Neue Spindel- und Pinolenlagerung • Werkzeugspanneinheit werksüberholt • Messsysteme gereinigt, überprüft und teilweise durch Neukomponenten ersetzt • Maschine mechanisch und elektrisch komplett überprüft • Großteils neue Verkabelung • Neue Energieführungsketten • Teleskopabdeckungen überholt • Faltenbälge in der Vertikalachse neu • Neue Maschinenlackierung in zweischichtigem Aufbau mit ölbeständigen und abriebfesten Zweikomponenten-Lacken |
| Zusätzlicher Lieferumfang: |
| • CNC Bohr- und Fräsmaschine mit Spindel-Ø 130mm in horizontaler Ausführung • Werkzeugmagazin mit 40 Plätzen und automatischem Werkzeugwechsler • 3 St. Späneförderer • Sumpfpumpe • Arbeitsraum-Schutzverkleidung in teiloffener Ausführung, Späne und Kühlmittelschutz im Bedienbereich erhöht • Bandfilteranlage für Kühlmittel mit zwei Kühlkreisläufen |
