Gebrauchte CNC Profilschleifmaschine GLEASON PFAUTER
| Fabrikat: |
PFAUTER |
| Typ: |
PE 1600 G |
| Baujahr: |
1997 |
| Steuerung: |
SINUMERIK 840 C |
| max. Werkstück Dm.: |
1.200 mm |
Unsere Verzahnungsschleifmaschine PFAUTER PE1600G mit Siemens Sinumerik 840C Steuerung und PFAUTER Dialogprogramm ist besonders für die flexible Fertigung hochwertiger Außenverzahnungen konzipiert. Sie verfügt über 24kW Schleifspindelantrieb und einen erhöhten Hauptständer mit axialem Verfahrweg von 1.000 mm. Auf der Maschine können Werkstücke bis zu einem Durchmesser von 1.600 mm und einem Modul von 20 mm bearbeitet werden. Der Maschinentisch kann eine maximale zulässige Belastung von 15 Tonnen tragen. Die Maschine ist vorbereitet für die Montage eines Gegenhalters.
Entwickelt und gebaut vom renommierten Hersteller GLEASON PFAUTER in Ludwigsburg, ist diese Profilschleifmaschine für zylindrische Verzahnungen in Super-Sondergenauigkeit ausgeführt. |
Technische Ausstattung/Merkmale
| max. Werkstück-Nenndurchmesser |
1.600 mm |
| max. Radialweg (X-Achse) |
970 mm |
| max. Tangentialweg (Y-Achse) |
300 mm |
| max. Axialweg (Z-Achse) |
1.000 mm |
| max. Profiltiefe |
80 mm |
| Schleifspindel-Schwenkwinkel (A-Achse) |
+/- 45 Grad |
| max. Modul |
20 mm |
| Werkstücktisch: |
|
| Außendurchmesser |
1.200 mm |
| Bohrungsdurchmesser x Tiefe |
Ø 300 x 875 mm |
| max. zulässige Belastung |
15.000 kg |
| max. Tischdrehzahl |
4,5 1/min |

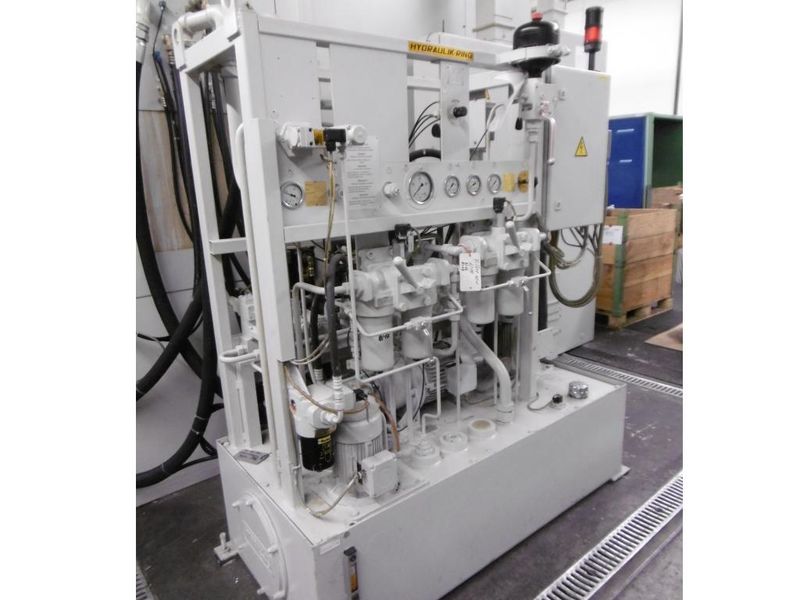

hydrostatische Gleitlagerung
axiale Gleitlagerung
autom. hydraulische Tischentlastung |
|

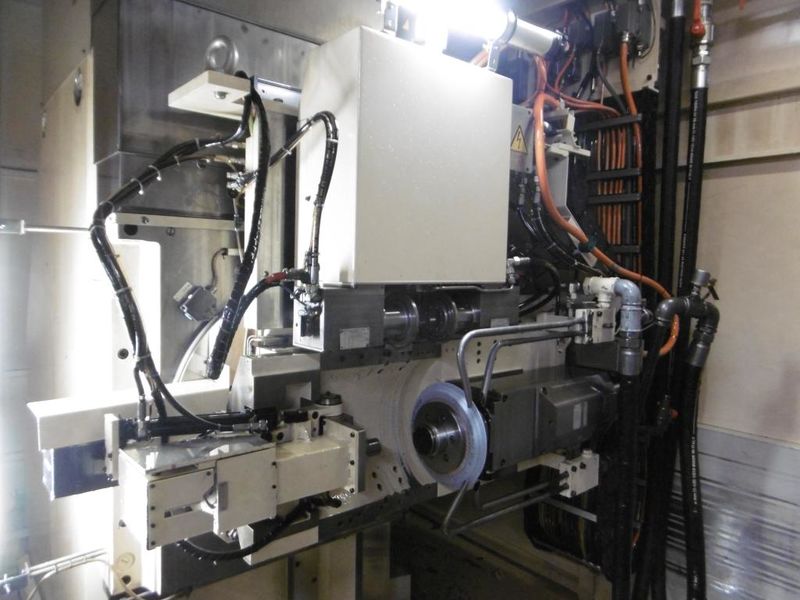

| Schleifspindel-Antrieb, Schleifscheibe: |
|
| Antriebsleistung |
24 kW |
| max. Modul |
20 mm |
| Drehzahlbereich |
1.200 - 8.000 1/min |
| Schleifdorn ∅ |
80 mm |
| Profilschleifscheibe max. Abmessung |
400 x 80 x 127 mm |
| autom. Auswuchteinrichtung integriert |
|
| Achse X |
3 m/min |
| Achse Y |
3 m/min |
| Achse Z |
6 m/min |
CNC-Steuerung SINUMERIK 840 C
|
- Modularer Aufbau in 1 kanaligem Ausbau
- 5 Achsen + 1 Spindel sowie Getriebeinterpolation
- 19“ Flachbedientafel mit 10“ TFT-Display
- 40 Mbyte Festplattenkapazität
- Elektrisches Freifahren mit Notfall-Strategie
- Inkrementale Messsysteme
- Digitale Antriebstechnik
- Bedienhandgerät
- Dialogprogrammierung zum automatischen Generieren von Teileprogrammen zu Profilschleifen von Außenverzahnungen.
- Automatische Schnittaufteilung
- Einmitteinrichtung
- PFAUTER-Software-Paket „Profilschleifen“
- Verzahnungsmessungen für evolventische außenverzahnte Werkstücke
Folgende Messungen können durchgeführt werden: Profilmessung, Flankenlinienmessung,
Teilungs- und Rundlaufprüfung, Zahnweitenmessung
Maschinenbeschreibung und -ausstattung
|
- Grundmaschine PE 1600 G
- Warmlaufprogramm
- Schleifzeitberechnung - integriert
- NC-Abrichteinrichtung
- Powerdressing
- Software für Fehler-Diagnose
- Super-Sondergenauigkeit
- Einmitteinrichtung mit Taster
- Dunstabscheider
- Verschränkungskontrolliertes Schleifen im Einflankenschliff
- Doppelschrägeinmitten
- Doppelschrägverzahnung
- Schleifen asymetrischer Flankenlinienmodifikationen
- Autom. Schnittaufteilung
- Verzahnungsmessung nach DIN 3961
- Farbdruckerschnittstelle für Eingabedaten bzw. Messauswertungen
- Hauptständer erhöht (Verfahrweg vertikal 1.000 mm)
- Einmitteinrichtung mit Taster
- Verzahnungsmessung
- Messung von Kopf- und Fusskreisdurchmesser
- Werkstücktisch mit separatem Servoantrieb und 1gängiges Doppelschneckenradgetriebe
- Gehärtete und geschliffene Kugelgewindetriebe mit vorgespannten Muttern
- Vollabdeckung des Arbeitsraums mit Druckentlastungsklappe

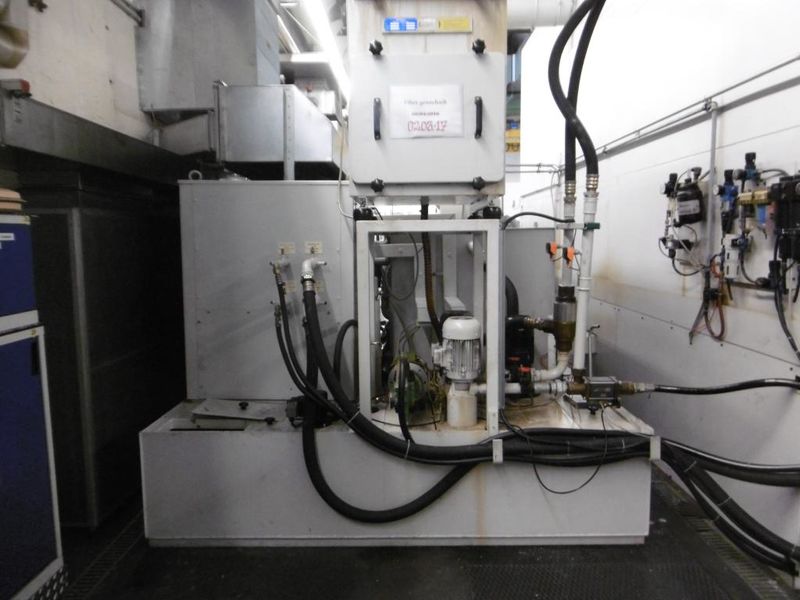

- Kühlmittelanlage Fabr. Hoffmann, Tankinhalt 2.300 Liter, 2 x 150 l/min Pumpenleistung,
Kühlmittelreinigung mit Feinfilter (ohne Benutzung von Filterverbrauchsstoffen)
- Ölrückkühlanlage mit Kühlkreisen für das Schmier- und Kühlschmiermittelsystem sowie
für den Schleifspindelantrieb
- Maschine ohne Gegenhalter
| Platzbedarf ca. |
7,5 x 7,3 x 4,0 m |
| Maschinengewicht ca. |
17.000 kg |
| Elektrische Anschlusswerte: |
|
| Gesamtanschlusswert |
80 kVA |
| Betriebsspannung |
400 V |
| Betriebsfrequenz |
50 Hz |
| Steuerspannung |
24 V DC |
