| Fabrikat: | ELB-SCHLIFF |
| Typ: | ROTARY 60 S - H |
| Baujahr: | 1999 |
| Steuerung: | ELB-SPS-Steuerung |
Angebotsdaten

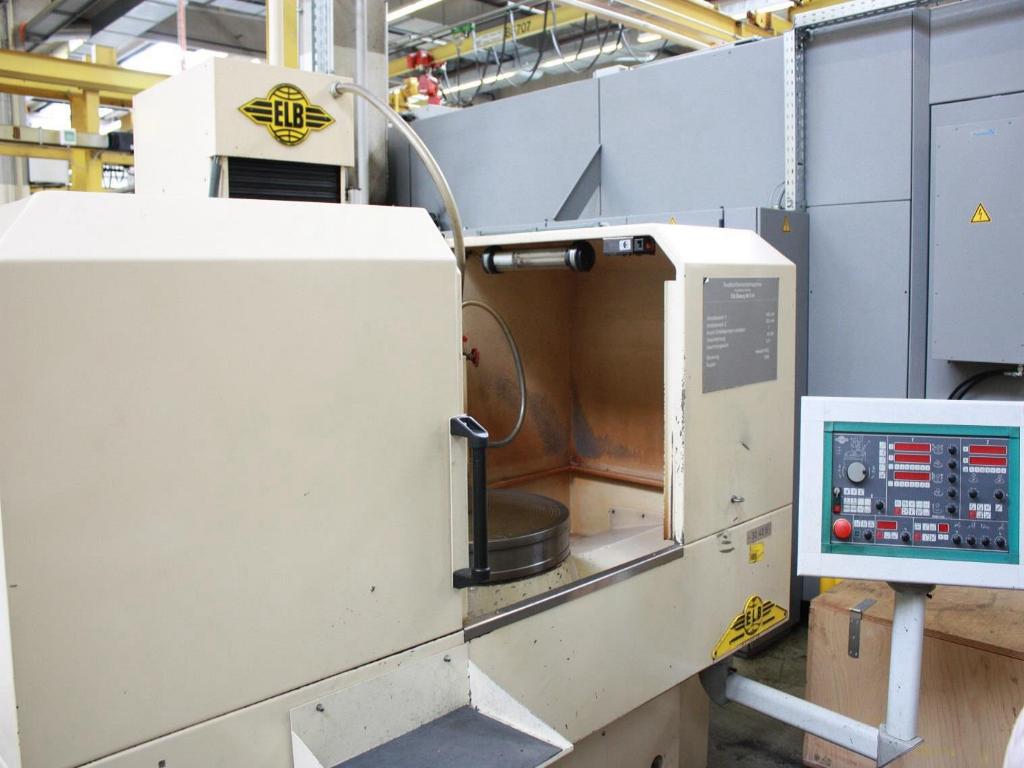

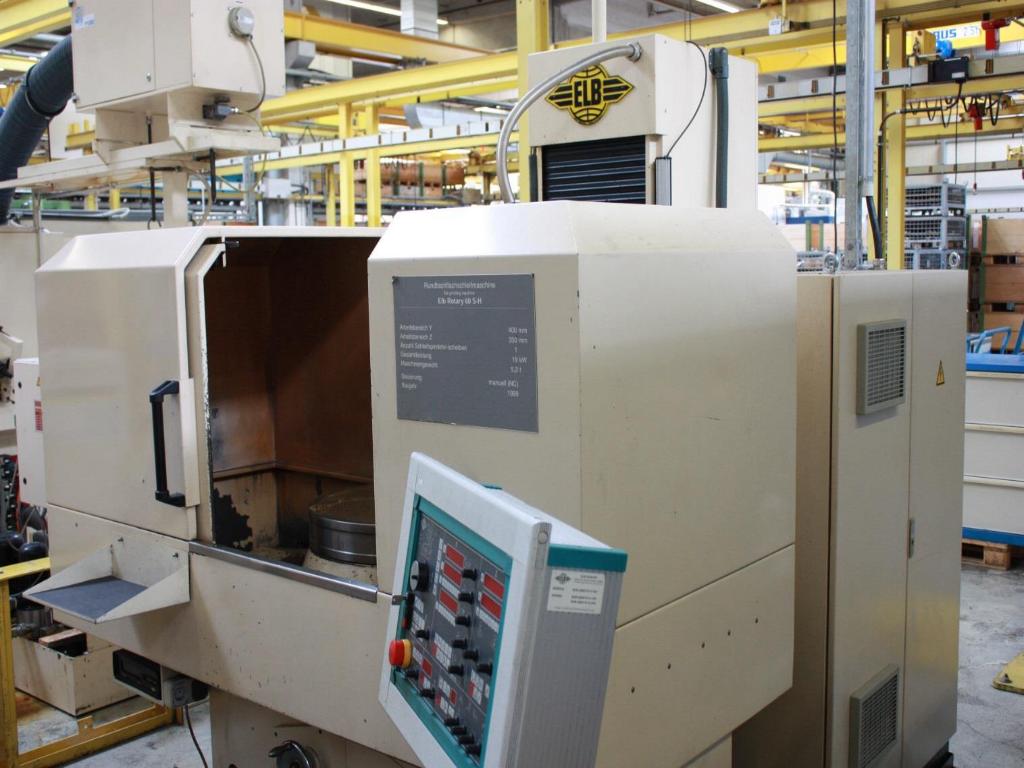

Präzsisions - Rundtisch-Flachschleifmaschine
Schleifbereich
| Rundtischdruchmesser | 600 mm |
| Schleifhöhe | 400 mm |
Rundtisch
| Durchmesser | 600 mm |
| Tischbelastung | 300 kg |
| Rundtischdrehzahl | 20 - 80 min-1 |
| Schwenkbereich | +/- 10° |
Y-Achse-Senkrechtverstellung der Schleifscheibe
| Schleifsäule | Meehanite-Guß |
| Führungssystem | V-Flachführung |
| Vertikal-Vorschub max. | 1.200 mm/min |
| Wegmesssystem | Glasmassstab, inkremental |
| Auflösung | 0,001 mm |
Z-Achse-Querverstellung
| Querschlitten | Meehanite-Guß |
| Führungssystem | Linearführung |
| Quer-Vorschub max. | 1.500 mm/min |
| Wegmesssystem | Drehgeber, inkremental |
| Auflösung | 0,001 mm |
Schleifspindelkopf
| Motor - Ausführung | DS - Motor |
| Antriebsleistung | 10 kW |
| Schleifspindeldrehzahl max. | 1.440 min-1 |
| Spindellagerung | axial und radial spielfrei |
| Schmierung | Fettdauerschmierung |
| Schleifspindelkonus | 60 mm |
| Schleifscheibenabmessung | 400 x 100 x 127 mm |
Steuerung
| ELB - SPS-Steuerung | |
Zubehör
| - | Nassschleifeinrichtung mit Universal - Papierfilterautomat - Inhalt 280l |
| - | Arbeitsraumschutz oben offen |

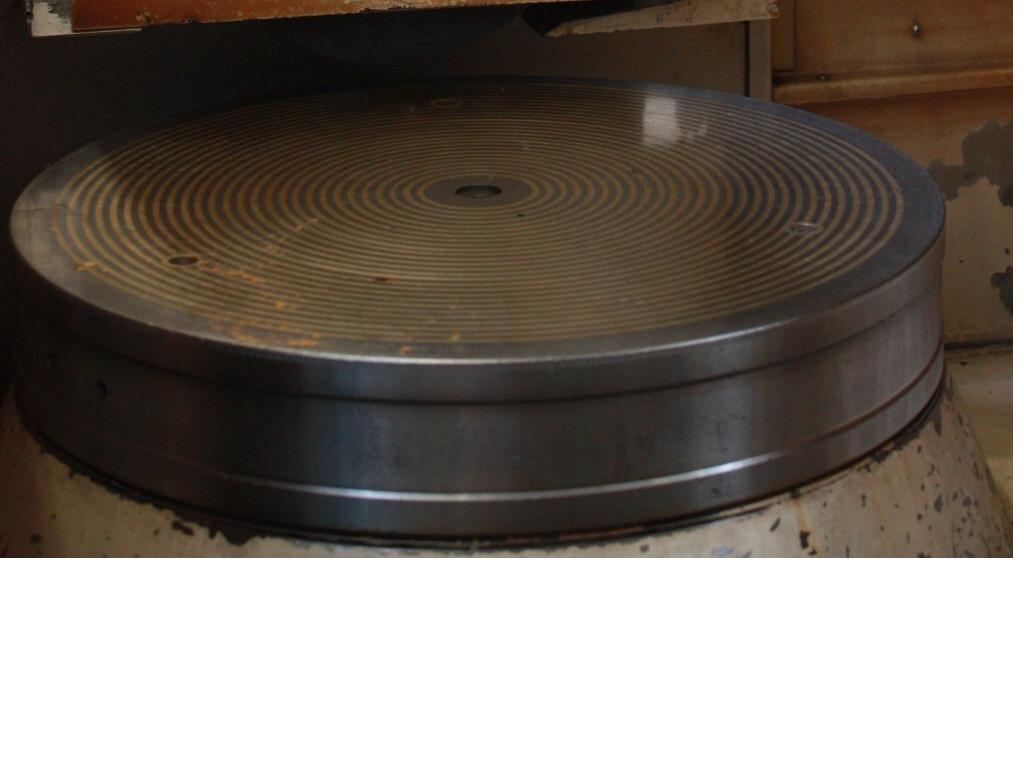

| - | Elektro-Permanent-Magnetspannplatte Ø 600 mm, absolute Genauigkeit durch fehlende Wärmeeinwirkung, incl. Haftregelung (30 - 100%), autom. Magnetpolumschaltung über Taster. Nach Abschalten der Magnetplatte wird der noch vorhandene Restmagnetismus in der Spannplatte abgebaut. |
| - | Elektrischer Geradenabrichtapparat oben auf dem Spindelkasten aufgebaut (Kompensation des Abrichtbetrages) |
| - | 2 St. Schleifscheibenaufnahmen Konus 60 mm |
