| Fabrikat: | ABA |
| Typ: | ECOLINE 1006 |
| Baujahr: | 1999/2000 |
Angebotsdaten

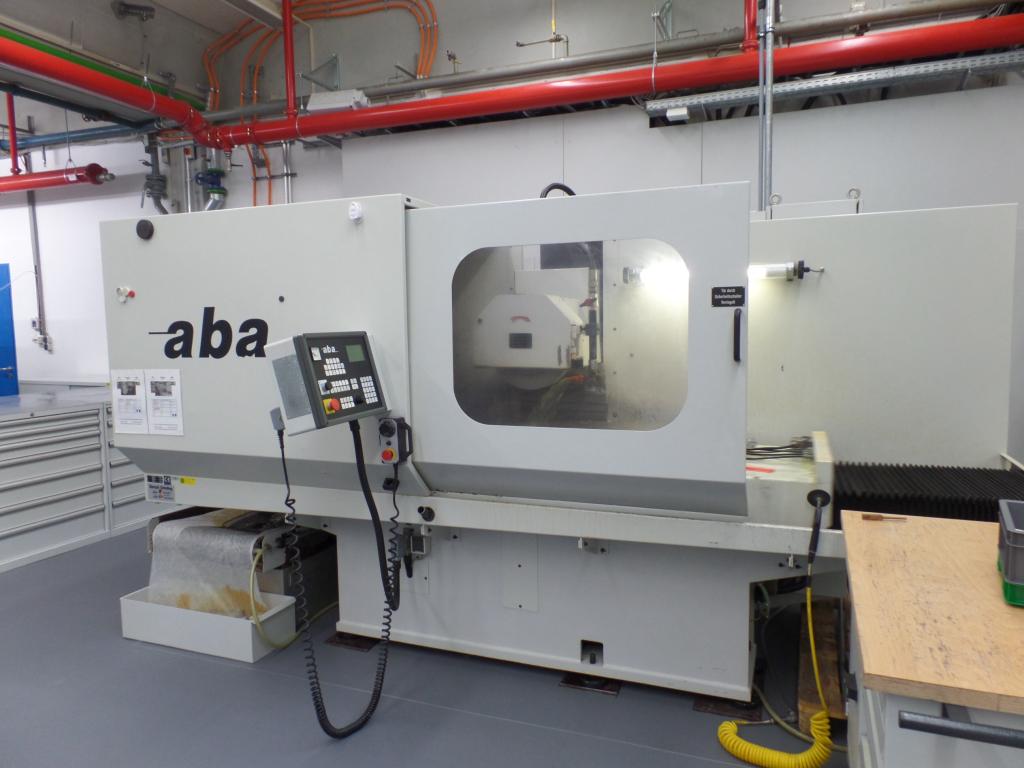

CNC-Präzisions - Flachschleifmaschine
Schleifbereich
| Schleiflänge: | 1.000 mm |
| Schleifbreite: | 640 mm |
| Verfahrwege quer: | 540 mm |
| Schleifhöhe ab Magnetspannplatte: | ca. 600 mm (bei neuer Schleifscheibe) |

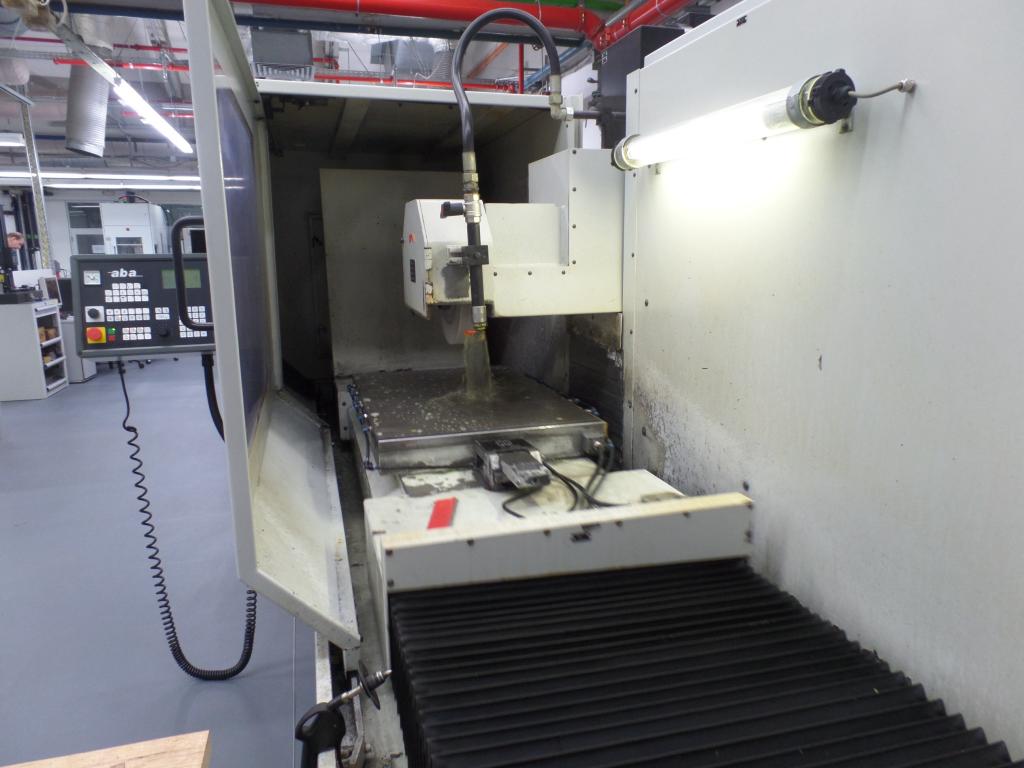

Werkstücktisch
| Magnetspannplatte - Größe/Polteilung: | 1.000 x 600 mm, Polteilung 25 mm |
| Tischbelastung: | 1.000 kg, zusätzlich zur Magnetspannplatte |
| Tischgeschwindigkeit: | 2 - 35 m/min stufenlos einstellbar |
| Tischantrieb: | hydraulisch incl. Öl-Luft-Kühler |
| Tischumschaltung mittels inkremantalem Meßsystem, Linearführungen | |
Automatische Senkrechtzustellung
| Auflösung: | 0,001 mm |
| Zustellgröße: | 0,001 - 0,099 mm |
| Tippzustellung: | 0,002 mm Schritte (Y-Achse) |
| Meßsystem: | Maßstab |
| Kugelgewindetrieb mit Servomotor, Linearführungen | |
Quervorschub
| Intermittierend: | 2 - 60 mm/Impuls |
| Kontinuierlich: | 5 - 5.000 mm/min |
| Auflösung am Drehgeber: | 0,001 mm |
| Kugelgewindetrieb mit Servomotor |
| Elektro-mechanische Festklemmung der Querverstellung für Profil- und Einstechschleifen, Linearführungen |
Schleifspindelkopf
| Motor - Ausführung: | DS - Motor mit Frequenzumformer |
| Antriebsleistung: | 11 kW bei 1.450 - 2.600 min-1 |
| Schleifspindeldrehzahl regelbar: | 1.000- 2.600 min-1 |
| Spindellagerung: | axial und radial spielfrei |
| Schmierung: | Fettdauerschmierung |
| Schleifscheibenabmessung: | 400 x 100 x 127 mm |
Steuerung

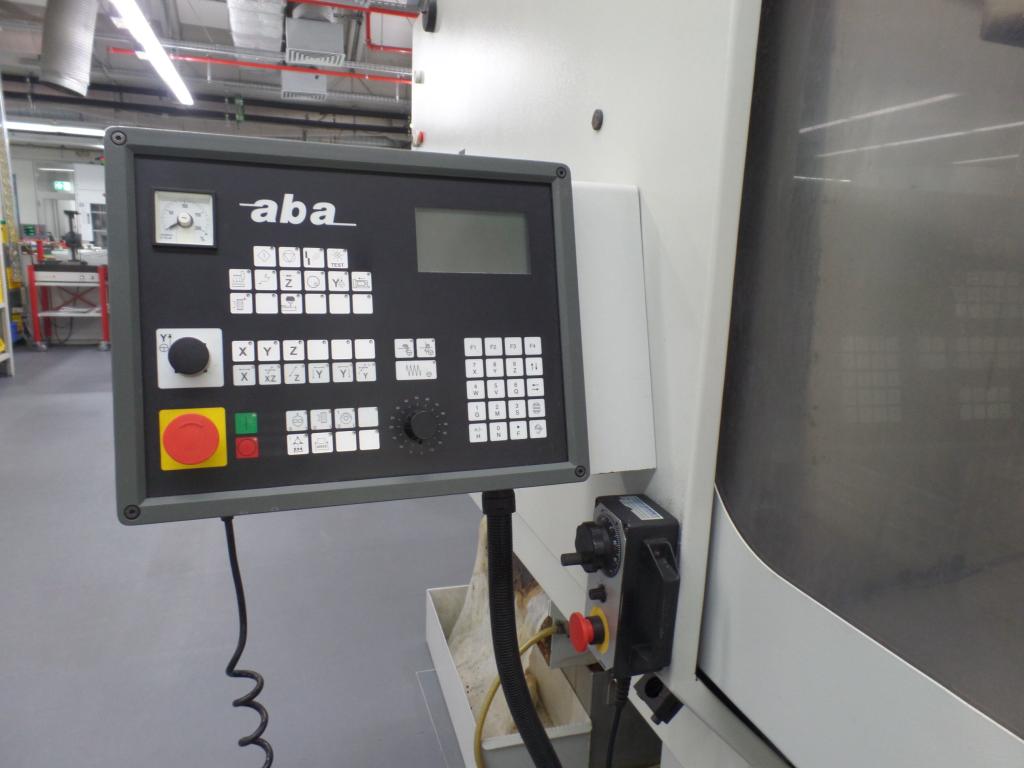

| Mikroprozessorsteuerung: | ABAMATIC 1 N.D. |
| Mit Klartext-Programmführung und Fehleranzeige zur problemlosen Bedienung. Vollautomatischer Programmablauf: Anfahren-Schruppen-Schlichten-Zwischenabrichten-Ausfeuern-Abheben-Abrichten mit automatischer Kompensation. Ausfeuervorgang von 0 - 19 Hübe |
Zubehör

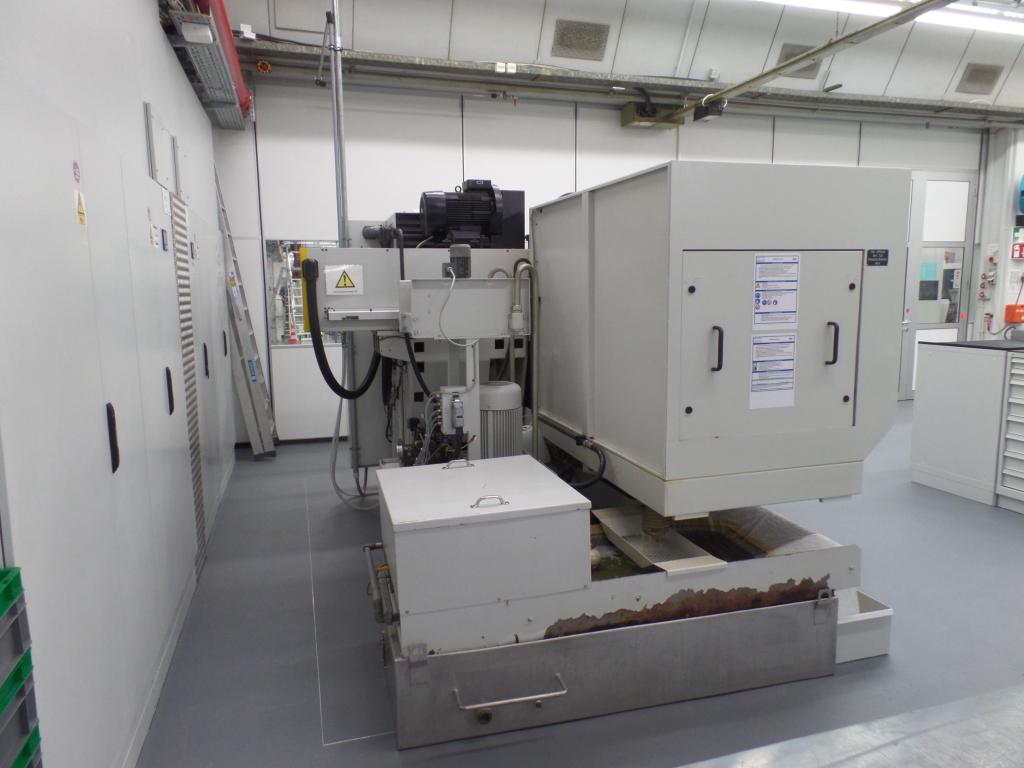

| Nassschleifeinrichtung mit Band-Filteranlage 500 I-Tank, Filterleistung 100 I/min, KSS-Umwälzpumpe, linksseitige Abdeckung des Schleifraumes, Elektro-Permanent-Magnetspannplatte 1.000 x 600 mm, absolute Genauigkeit durch fehlende Wärmeeinwirkung, incl. Haftkraftregelung in 6 Stufen, autom. Magnetpolumschaltung über Taster. Einschwenkbarer Abrichteinrichtung seitlich am Tisch (Kompensation des Abrichtbetrages). |
