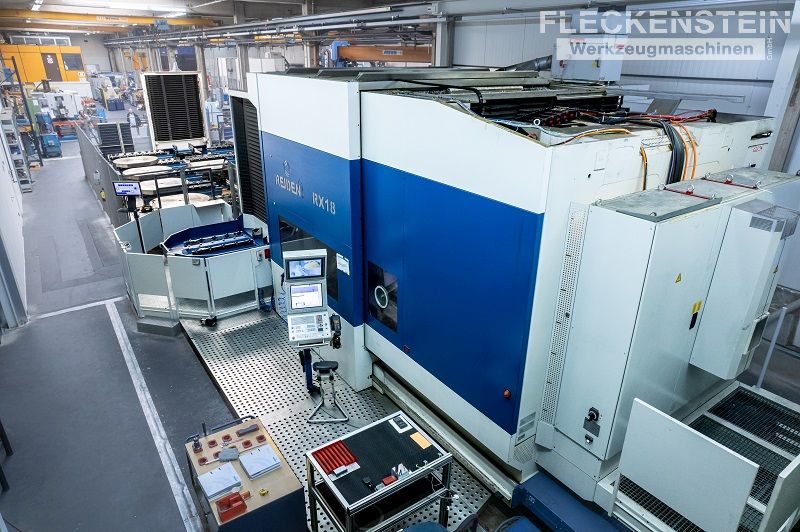

5-Achs Bearbeitungszentrum REIDEN RX18

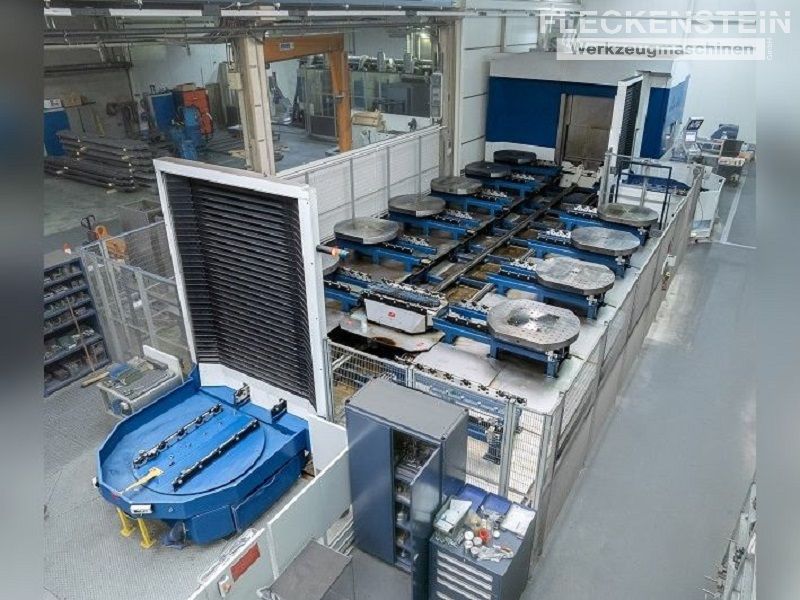

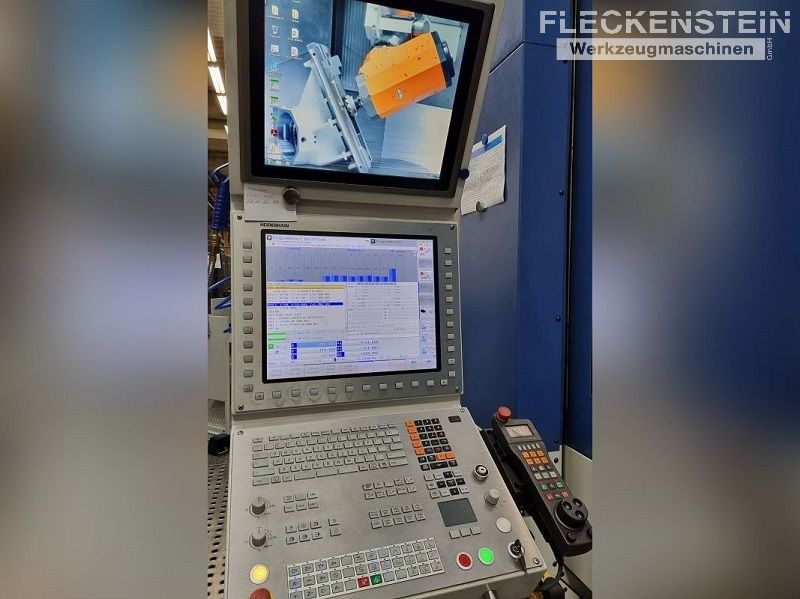

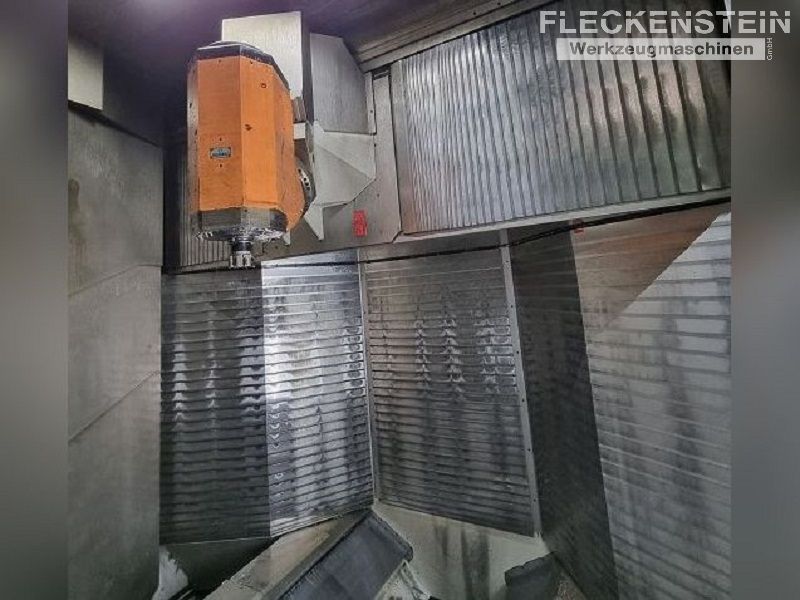

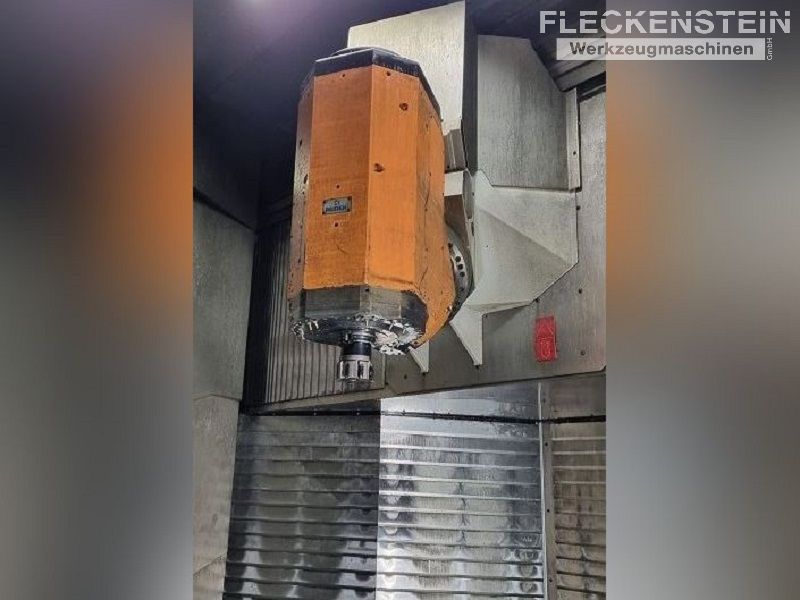

Unser 5-Achs Bearbeitungszentrum RX18 vom Schweizer Premiumhersteller REIDEN Technik AG wurde für höchste Ansprüche in der Metallzerspanung konzipiert. Ein sehr stabiler Aufbau in Tor-Ausführung mit großzügig dimensionierten Führungen ermöglicht höchste Zerspanungsvolumen bei minimalem Maschinenverschleiß. Der kraftvolle und bewährte REIDEN-Fräskopf mit patentiertem Doppelantriebskonzept (DDT) ermöglicht durch seine spezielle Anordnung Raumwinkel von -15° bis +105° mit nur einer Kopfachse. Mit der aktuellen HEIDENHAIN TNC640 Steuerung incl. dynamischer Kollisionsüberwachung (DCM) führt die Maschine Operationen im Simultanfräsbetrieb mit bis zu 5 Achsen durch. Das Werkstück muss dabei nicht mehr zwingend waagerecht aufgespannt werden. Mittels 3D-Messtaster wird die Werkstückposition im Raum erfasst und die Maschinenkinematik automatisch in die passende Ebene geschwenkt. Die RX18 verfügt mit Verfahrwegen von X = 2.200 x Y = 2.200 x Z = 1.610mm über einen sehr großen Arbeitsraum. Werkzeuge werden automatisch über ein Werkzeugmagazin mit 304 Plätzen gewechselt. Mit einer maximalen Tischbelastung von 4.000kg, einer Palettengröße von 1.200x1.400mm und einem Lochraster von 100mm für Nullpunkt-Spannsysteme lassen sich auf dem NC-Rundtisch auch große Bauteile sicher spannen. Eine angeschlossene Automationslösung mit Fertigungsleitrechner, 2 Rüststationen und 12-fach Palettenspeicher ermöglichen die Minimierung von Nebenzeiten und den ersten Schritt in eine 24/7 automatisierte Produktion.
