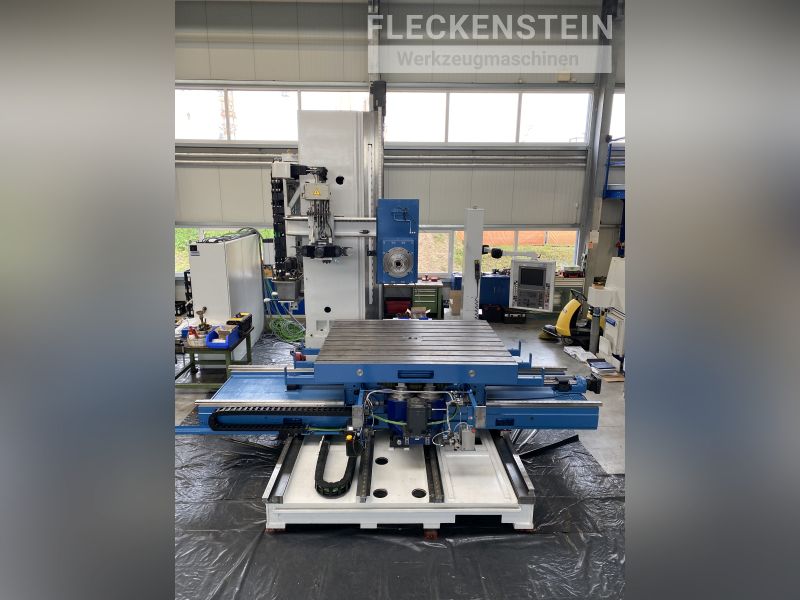

Horizontal Bohr- und Fräsmaschine UNION TC 130
Details
| Fabrikat: | UNION |
| Typ: | TC 130 |
| Baujahr: | 2004 / 2022 |
| Steuerung: | HEIDENHAIN iTNC 530 |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Überholungsumfang:

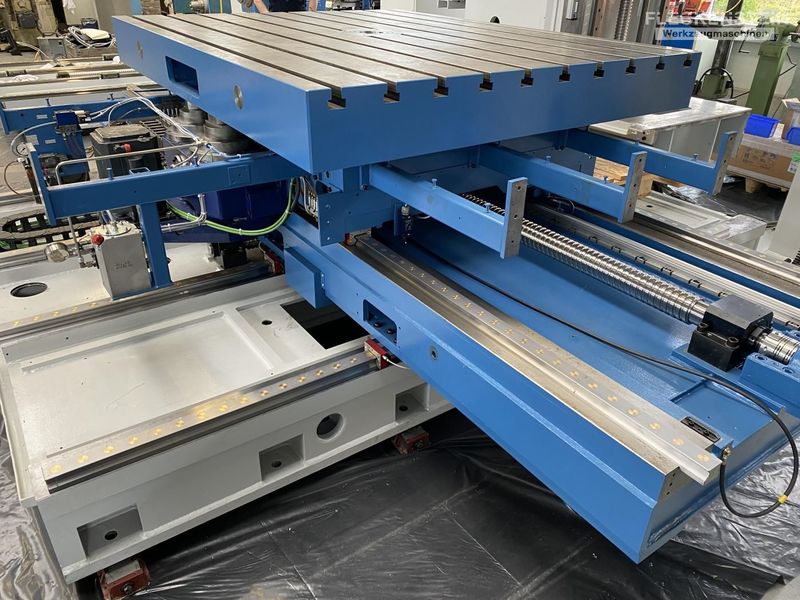

- Neue Kugelrollspindeln in X, Y, Z und W-Achse
- Neue Führungsleisten und Rollenschuhe in X, Y, Z und W-Achse

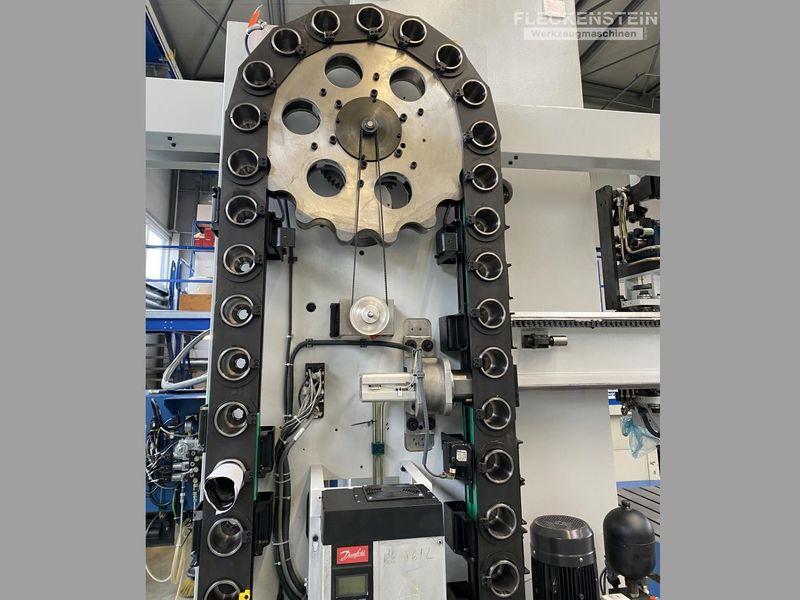

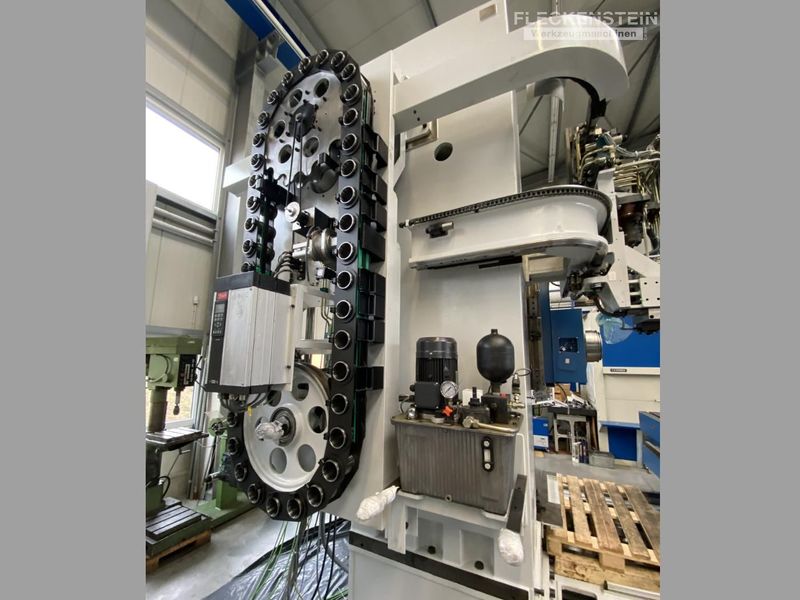

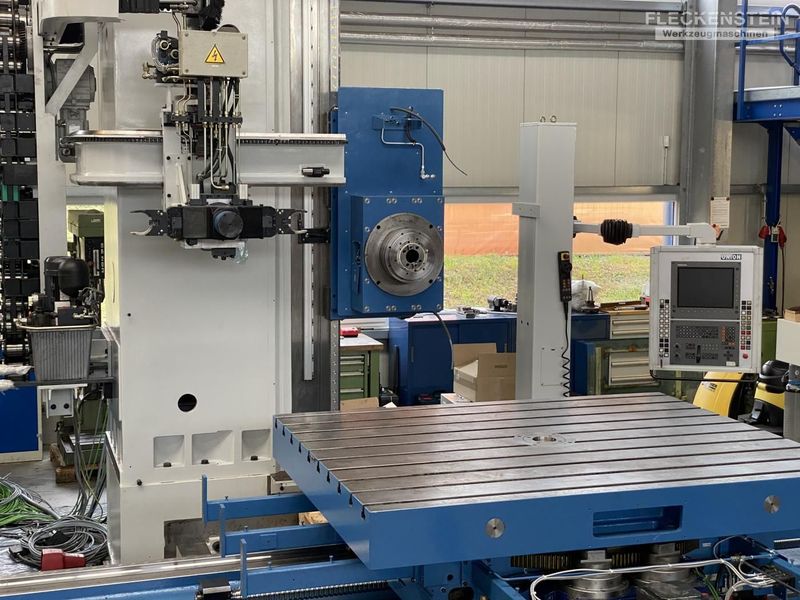

- Werkzeugwechsler und Magazin überholt

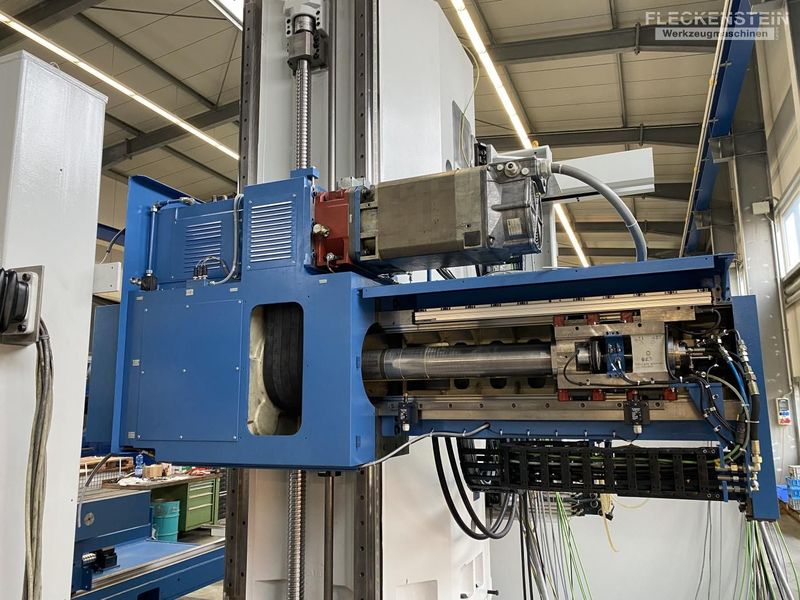

- Neue Spindel- und Pinolenlagerung
- Werkzeugspanneinheit werksüberholt
- Messsysteme gereinigt, überprüft und teilweise durch Neukomponenten ersetzt
- Maschine mechanisch und elektrisch komplett überprüft
- Großteils neue Verkabelung
- Neue Energieführungsketten
- Teleskopabdeckungen überholt
- Faltenbälge in der Vertikalachse neu
- Neue Maschinenlackierung in zweischichtigem Aufbau mit ölbeständigen und abriebfesten Zweikomponenten-Lacken
Zusätzlicher Lieferumfang:
- CNC Bohr- und Fräsmaschine mit Spindel-Ø 130mm in horizontaler Ausführung
- Werkzeugmagazin mit 40 Plätzen und automatischem Werkzeugwechsler
- 3 St. Späneförderer
- Sumpfpumpe
- Arbeitsraum-Schutzverkleidung in teiloffener Ausführung, Späne und Kühlmittelschutz im Bedienbereich erhöht
- Bandfilteranlage für Kühlmittel mit zwei Kühlkreisläufen
| Arbeitsbereich | |
| X-Achse, Tisch-Querverstellun | 2.500 mm |
| Y-Achse, Vertikalbewegung Spindelstock | 2.000 mm |
| Z-Achse, Längsverstellung Tisch | 1.500 mm |
| W-Achse, Pinolenverstellung | 750 mm |
| B-Achse, Tisch-Rundverstellung | 360 Grad |
| B-Achse, Positionierbarkeit | 360.000 x 0,001° |
| Bearbeitungseinheit | |
| Spindeldurchmesser | 130 mm |
| Feste Spindelausladung, Länge | 370 mm |
| Feste Spindelausladung, Durchmesser | 280 mm |
| Kleinster Abstand, Vorderkante Spindel bis Tischmitte | 605 mm |
| Tiefste Stellung über Tischoberfläche | 0 mm |
| Werkzeugaufnahme (Kurzkegel nach DIN 69871) | ISO 50 |
| Antriebsleistung S1 (100%) / S6 (30 min) | 37/51 kW |
| max. Drehmoment an der Spindel | 2.415 Nm |
| Drehzahlbereich der Spindel | 5-3.000 min-1 |
| 1. Getriebestufe | 5-782 min-1 |
| 2. Getriebestufe | 783-3.000 min-1 |
| NC-Rundtisch | |
| Aufspannfläche | 1.600 x 2.000 mm |
| Zentrierbohrung im Tisch | 100 mm H6 |
| max. Belastung (max. 150 mm außer Tischm.) | 10.000 kg |
| T-Nutenbreite | 28 mm |
| T-Nutenabstand | 160 mm |
| Haltemoment B-Achse | 30.000 Nm |
| Positionierbarkeit | 360.000 x 0,001° |
| Vorschübe und Geschwindigkeiten | |
| max. Vorschubbereich für X-, Y-, Z- und W-Achse | 6.000 mm/min |
| max. Vorschubkraft | 25.000 N |
| Eilgang für alle linearen Achsen | 15.000 mm/min |
| max. Arbeitsmoment B-Achse | 10.000 Nm |
| Eilgang B-Achse | 3 min-1 |
| Werkzeugmagazin | |
| Magazintyp | Kettenmagazin |
| Anzahl der Magazinplätze | 40 |
| max. Ø ohne freie Nebenplätze | 125 mm |
| max. Ø mit freien Nebenplätzen | 250 mm |
| max. Werkzeuglänge | 500 mm |
| max. Werkzeuggewicht | 30 kg |
| max. zulässiges Gewicht aller Werkeuge | 700 kg |
| Kippmoment | 50 Nm |
| Konstruktionsmerkmale | |
| Maschine | |
| Spielfreie Kugelrollspindeln in allen Linearachsen | [nbsp] |
| Direkte, absolute Messsysteme in allen Achsen, Fabr. HEIDENHAIN | [nbsp] |
| Maschinenbett | |
| Breite, stark verrippte Stahlkonstruktion, 4-Bahnenbett | [nbsp] |
| Vorgespannte Kompakt-Rollen-Linearführungen für spielfreie Führung der Schlitten | [nbsp] |
| Bett und Ständer sind starr miteinander verbunden | [nbsp] |
| Maschinenständer | |
| Massiv verrippter Gussständer in Kastenkonstruktion | [nbsp] |
| Vorgespannte Kompakt-Rollen-Linearführungen für spielfreie Führung des Spindelstocks | [nbsp] |
| Komplettverkleidung am Ständer für die Spindelstocksenkrechtverstellung | [nbsp] |
| Spindelstock / Bohrspindel | |
| Steife Gusskonstruktion | [nbsp] |
| Lagerung des Spindelsystems mit vorgespannten Präzisionsschrägkugellagern mit Lebensdauerschmierung in vorgezogener fester Spindelausladung gelagert | [nbsp] |
| Automatische Schaltung der beiden Drehzahlreihen über Vorschaltgetriebe mit gehärteten Zahnrädern und Ölkühlung | [nbsp] |
| Kraftübertragung auf die Bohrspindel mittels geräuscharmer Präzisions-Keil-Rippenriemen | [nbsp] |
| Nitriergehärtete, präzisionsgewuchtete Bohrspindel, axial verstellbar, auf beliebige Winkel positionierbar und gegen Späne und Kühlmittel durch ein Spindellabyrinth geschützt | [nbsp] |
| Tischgruppe | |
| Kreuzverschiebbarer und drehbarer Aufspanntisch in Gussausführung mit vorgespannten Kompakt-Rollen-Linearführungen mit hoher Steifigkeit für die Längs- und Querverstellung, garantieren zusammen mit der Spindelstock-Senkrechtverstellung eine stick-slip-freie Zirkular-Interpolation. | [nbsp] |
| Rundtisch mit reibungsarmer, hydrodynamischer Gleitführung mit Kunststoffbelag. Spielfreie Tischrundverstellung (B-Achse) mit optimiertem Doppelritzelantrieb. Tischlagerung mit einem radial und axial wirkenden Genauigkeits-Rollenlager. | [nbsp] |
| Tischunterseite mit kunststoffbeschichteter Gleitführung | [nbsp] |
| Hydraulische Segmentklemmung | [nbsp] |
| Installationsdaten | |
| Betriebsspannung | 3-400/230 V |
| Frequenz | 50 Hz |
| Anschlussleistung | 90 kVA |
| Anschlussstrom | 146 A |
| Vorsicherung | 160 A |
| Querschnitt der Versorgungsleitung | 4x70 mm2 |
| Maschinendimensionen | |
| L x B x H ca. | 8.160 x 6.960 x 3.700 mm |
| Gesamtgewicht ca. | 30.000 kg |
