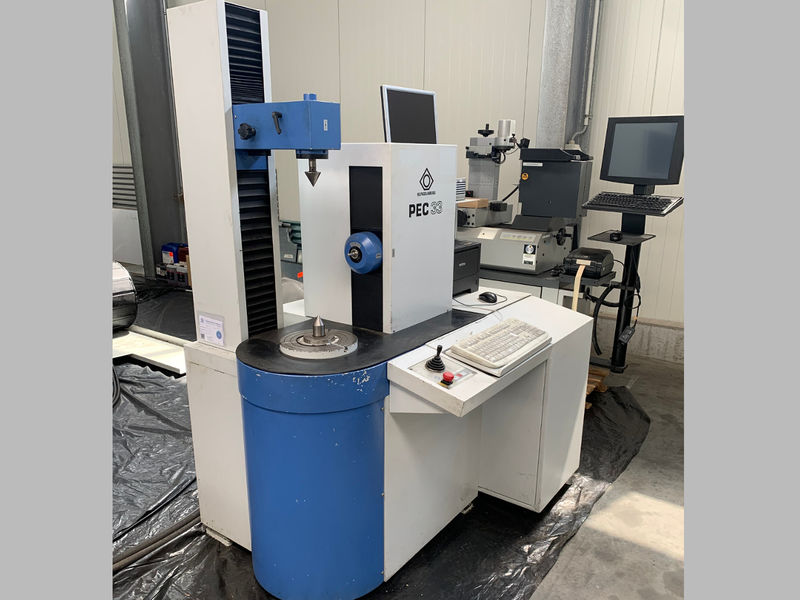

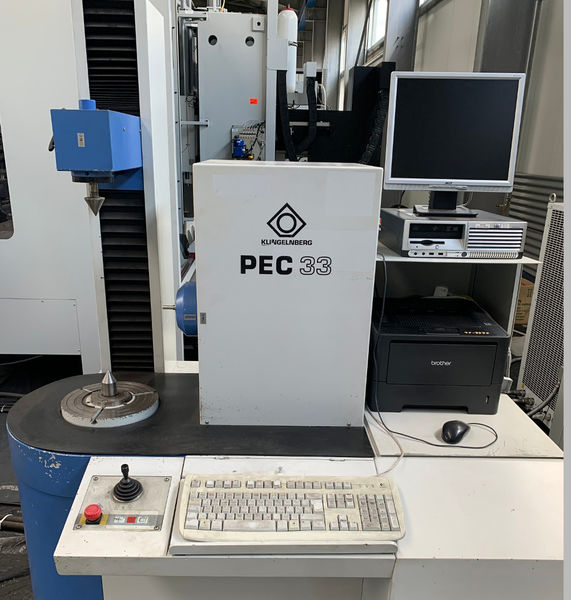

Gebrauchtes CNC Verzahnungs-Messzentrum KLINGELNBERG PEC 33
Details
| Fabrikat: | KLINGELNBERG |
| Typ: | PEC 33 |
| Baujahr: | 1996 |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Ausstattung & Zubehör
- Gegenhalter mit Spitzenaufnahme AV 35

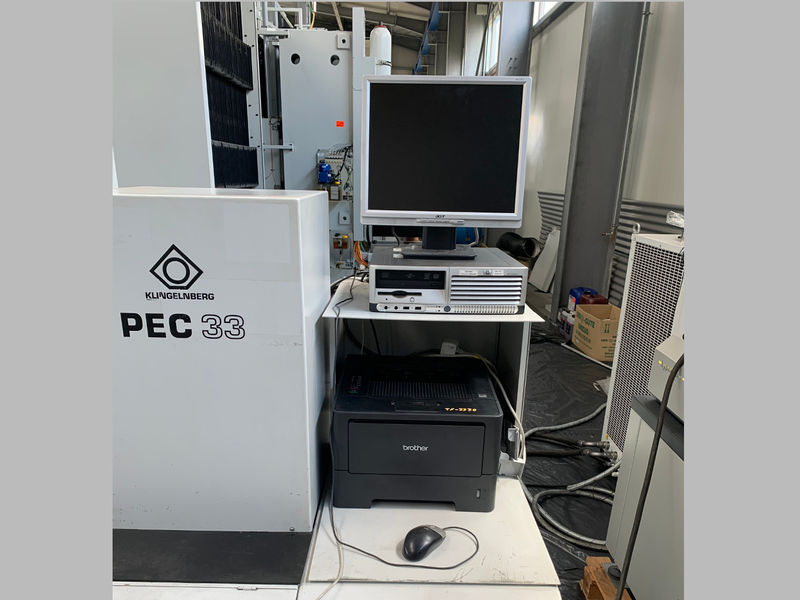

- Werkstatt-PC Fabrikat HP mit Betriebssystem Windows XP
- Bildschirm ACER 17", Tastatur und Maus
- KLINGELNBERG Software zur Vermessung von Stirnrädern

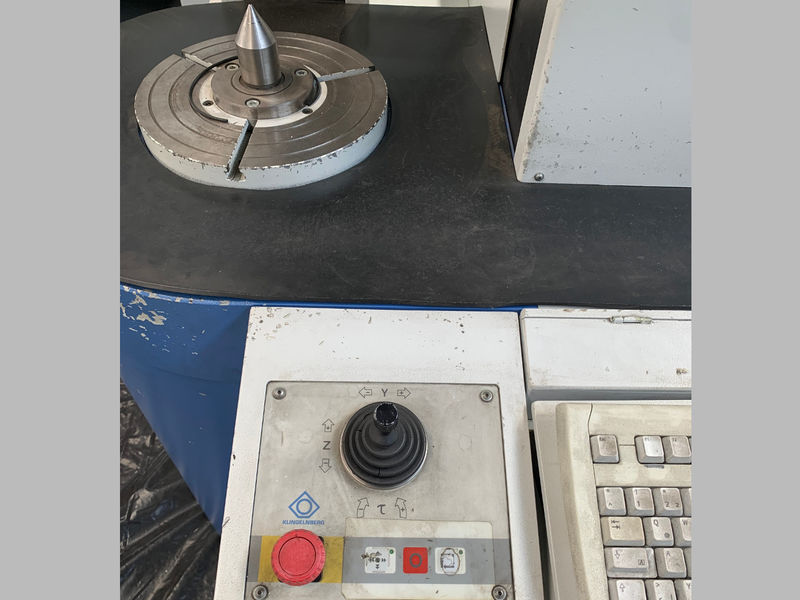

- Bedienterminal mit Joystick
- Drucker Fabrikat BROTHER
- Fortlaufende Messmittelüberwachung durch Klingelnberg, letzte Kalibrierung 10/2018
| Grunddaten | |
| Messbare Zahngröße (Modul) | 0,5-15 mm |
| Kontinuierlich messbarer vertikaler Messbereich (Z-Achse) | max. 400 mm |
| Schrägungswinkel in Abhängigkeit der verwendeten Software | 0-90° |
| Aufspannbarer Raddurchmesser zwischen Spitzen | 330 mm |
| Spitzenentfernung AV 35 | 600 mm |
| Spitzendurchmesser an den Aufnahmen | 30 mm |
| Größtes zulässiges Trägheitsmoment | 5 kgm2 |
| Auflagedurchmesser auf dem Drehtisch | 105-260 mm |
| Abmessungen, Gewicht | |
| Maschinenmaße ca. | 1,5 x 1,1 x 2,0 m |
| Maschinengewicht ca. | 1.600 kg |
| Versorgungsanschlüsse | |
| Versorgungsspannung | 400 V |
| Frequenz | 50 Hz |
| Anschlussleistung | 3 kVA |
| Zuleitungsquerschnitt | 2,5 mm2 |
| Absicherung | 3 x 20 A |
