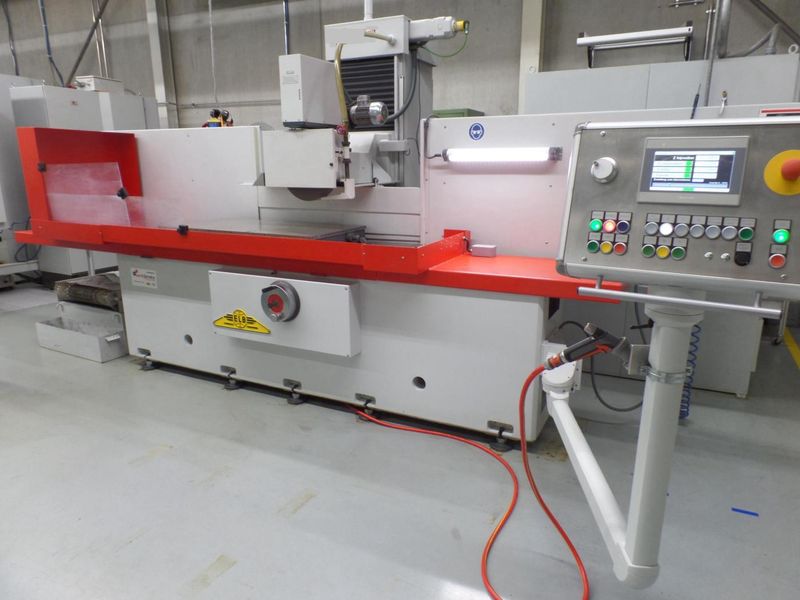

Gebrauchte Flachschleifmaschine ELB SWBDE 012 EASYTOUCH-PLC

Banner: neue Maschine

Details

Fabrikat:ELB
Typ:SWBDE 012 EASYTOUCH-PLC
Baujahr:2016

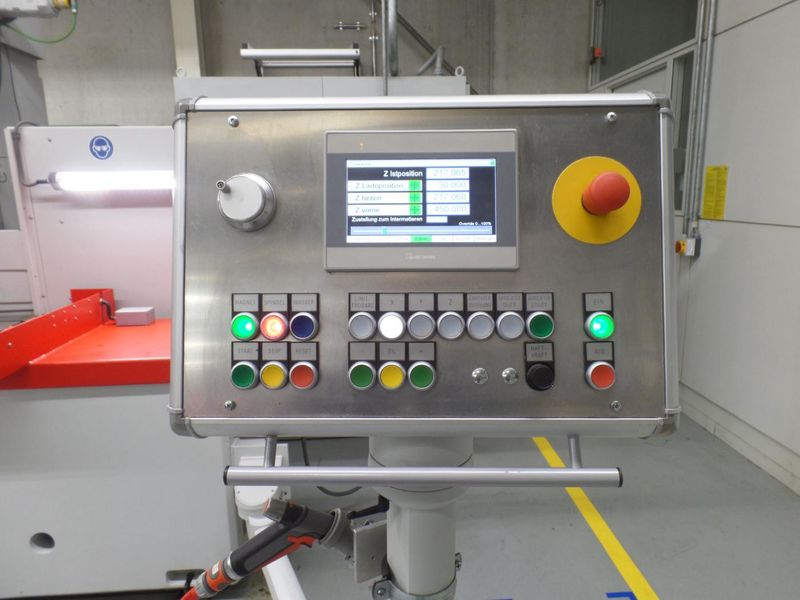

Steuerung:EASYTOUCH-PLC

Haben Sie noch fragen?

Kontaktieren Sie uns unter

Beschreibung

Die Maschine wurde 2016 vom Hersteller generalüberholt.

ELB Schleifprogramm "Comfort"

  • Schleifunktion Planschleifen
  • Schleiffunktion Einstechschleifen
  • Schleiffunktionen jeweils mit hinterlegtem automatischem Schleifzyklus
  • Einfache Bedienung zum manuellen und automatischen Schleifen
  • Digitale Positionsanzeige im Display
  • Darstellung der aktuellen Einstellungen im Display
  • Automatisches Abrichten inkl. Abrichtkompensation



Ausstattung:

  • Elektro-Permanent-Magnetspannplatte 1.200x600mm mit Haftkraftregelung (30 – 100%)
  • Elektronisches Handrad
  • Nassschleifeinrichtung mit Kühlmittelbehälter, Tankinhalt 280l, Kühlmittelpumpe, Leistung 80 l\min., Spritzwasserschutz, Kühldüse mit Halterung
  • Universal-Papierfilterautomat, Filterpapierbreite 710mm, Reinigungsleistung 100l\min.
  • Elektrischer Geradabrichter
  • Spühlpistole
  • Maschinenleuchte



Die Maschine wurde 2016 vom Hersteller mit folgendem wesentlichen Leistungsumfang generalüberholt:

  • Komplette geometrische Überholung
  • Abrichtgerät überholt
  • Hydraulikanlage überholt
  • Tischzylinder Dichtsatz erneuert
  • Faltenbälge erneuert
  • Schleifspindel neu gelagert
  • Vertikal-Zustellung Spindelmutter, Schneckenrad und Schneckenwelle erneuert
  • Elektrische Teilüberholung, neue SPS-Steuerung ESYTOUCH-PLC
  • Neuer Schleifspindelantrieb, 22 kW SIEMENS AC-Motor – frequenzgeregelt
  • Maschine neu lackiert



Schleifbereich
Schleiflänge 1.200 mm
Schleifbreite 600 mm
Schleifhöhe (ab Arbeitstisch) 600 mm
Tischbelastung (auf Magnetplatte) 850 mm

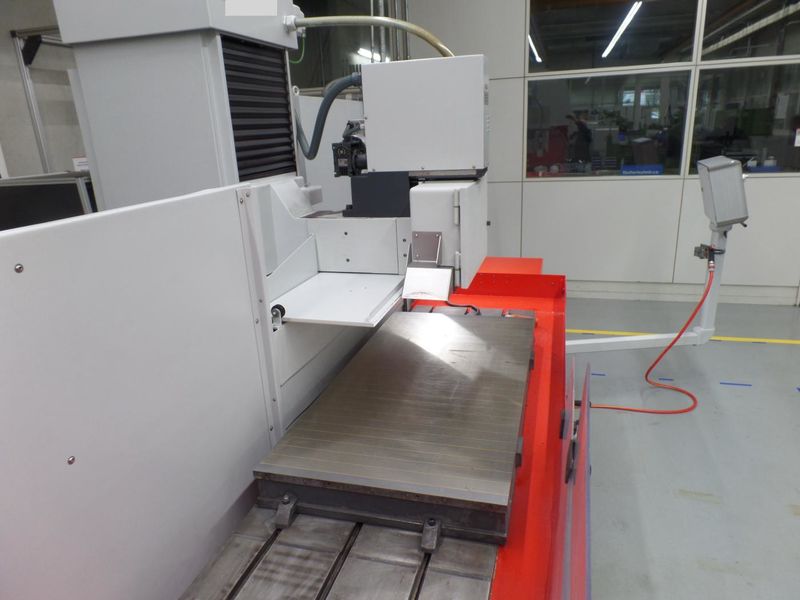

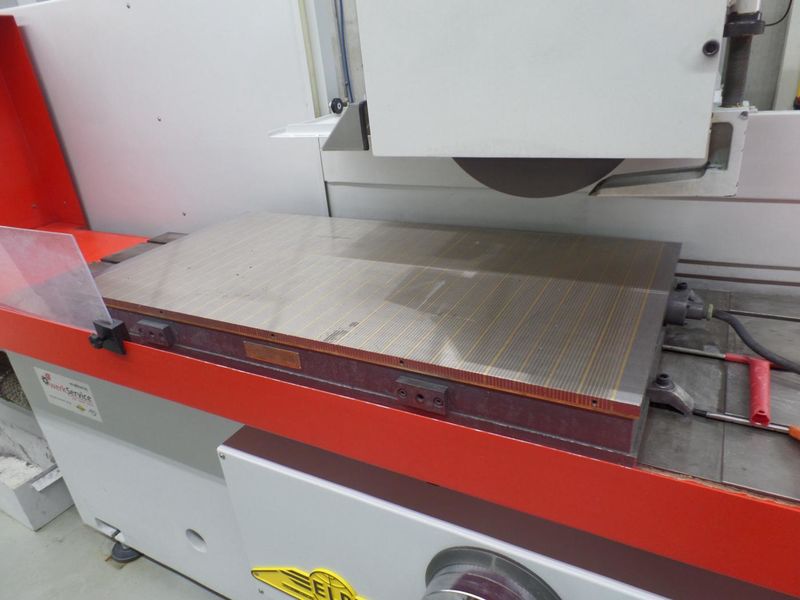

Magnetspannplatte
Aufspannfläche 1.200 x 600 mm
Höhe ca. 100 mm
Ausführung Querpolteilung
Polteilung 5 mm
X-Achse - Tischlängsbewegung
Arbeitstisch Meehanite-Guss
Führungssystem Prisma-Flachführungen
Führungsbahnen kunststoffbeschichtet
Tischaufspannfläche 1.600 x 550 mm
Tischlängshub max. 1.275 mm
Antrieb X-Verstellung hydraulisch
Schleifwegeinstellung über die Steuerung
Tischvorschub 1-30 m/min
Z-Achse - Querverstellung der Schleifscheibe
Querschlitten Meehanite-Guss
Führungssystem Prisma-Flachführungen
Führungsbahnen kunststoffbeschichtet
Automatischer Querweg max. 560 mm
Antrieb Z-Verstellung Kugelumlaufspindel
Wegmeßsystem Drehgeber
Auflösung 0,001 mm
Eilgang max. 2.000 mm/min
Y-Achse Senkrechtverstellung der Schleifscheibe
Schleifsäule Meehanite-Guss
Führungssystem Linearführungen
Antrieb Y-Verstellung Kugellumlaufspindel
Wegmeßsystem Drehgeber
Auflösung 0,001 mm
Vorschub max. 1.500 mm/min
Elektrischer Geradabrichter
Positionierung über dem Spindelkasten montiert
Abrichtbreite 1-105 mm
Diamantzustellweg 80 mm
Diamantaufnahme MK 0
Abrichtdiamant 0,75 Karat
inkl. Abrichtkompensation
Abrichtvorschubgeschwindigkeit stufenlos regelbar
Diamantzustellung wahlweise pro Einzel- oder Doppelhub

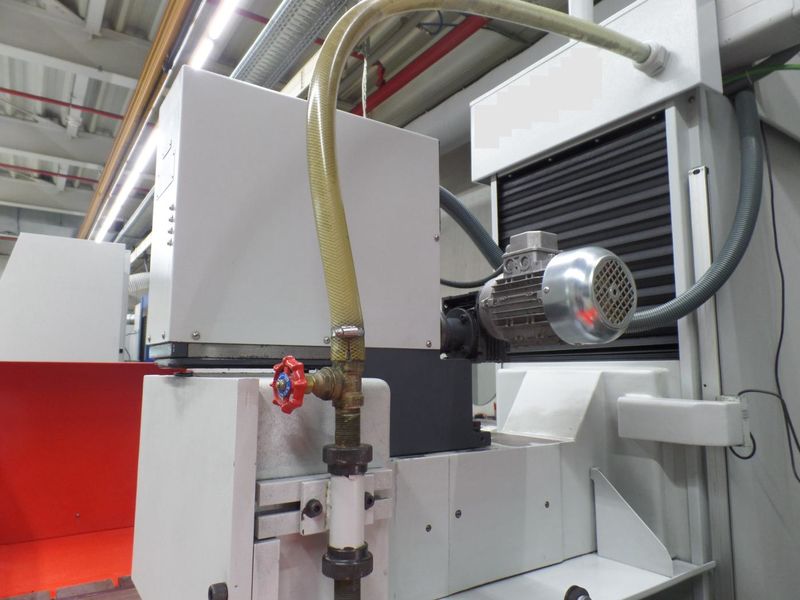

Schleifspindelkopf
Motor-Ausführung AC-Flanschmotor
Antriebsleistung 22 kW
Schleifspindeldrehzahl 1.000-3.000 min-1 frequenzgeregelt
Spindellagerung axial und radial spielfrei
Schleifscheibenabmessung 400 x 100 x 127 mm
Wälzgelagerte Schleifspindel in Blockbauweise mit vorgespannten Hochgenauigkeits-Spindellagern und Fettdauerschmierung, Spindel axial und radial spielfrei vorgespannt.
Abmessung, Gewicht
Länge x Breite x Höhe 3,6 x 2,5 x 2,4m
Gewicht ca. 6.700 kg
