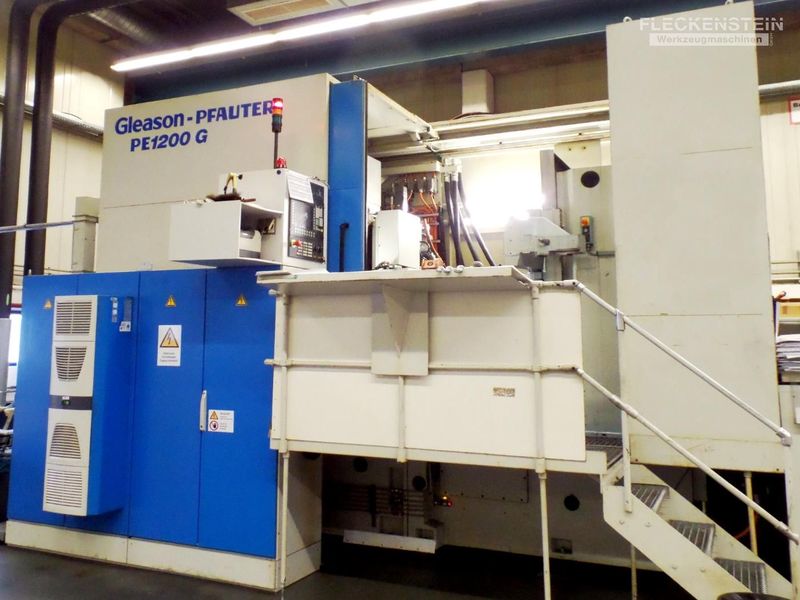

CNC-Profilschleifmaschine GLEASON PFAUTER PE 1200 G

Verzahnungssoftware:

• Dialogsoftware zum automatischen Generieren von Teileprogrammen für das Profilschleifen von Außenverzahnungen
• Datensicherung (Backup/Restore)
• Daten-Import/Export
• Teilungssprungkompensation
• Warmlaufprogramm
• Offline-Version
• Integrierte Schleifzeitberechnung
• Automatische Schnittaufteilung
• Verschränkungskontrolliertes Schleifen im Einflankenschliff
• Schleifen von Doppelschrägverzahnungen
• Doppelschrägeinmitten
• Schleifen von Zahnsegmenten
• Verzahnungsmessungen für evolventische außenverzahnte Werkstücke nach DIN 3961

Folgende Messungen können durchgeführt werden:

• Profilmessung, Flankenlinienmessung, Teilungs- und Rundlaufprüfung, Zahnweitenmessung, Kopf- und Fußkreisdurchmesser
• Bereichsweise Messauswertung
• Drucken von Eingabedaten
• Drucken von Meßauswertungen

Maschinenbeschreibung und -ausstattung:

• Grundmaschine PE1200G mit Steuerung Siemens Sinumerik 840D

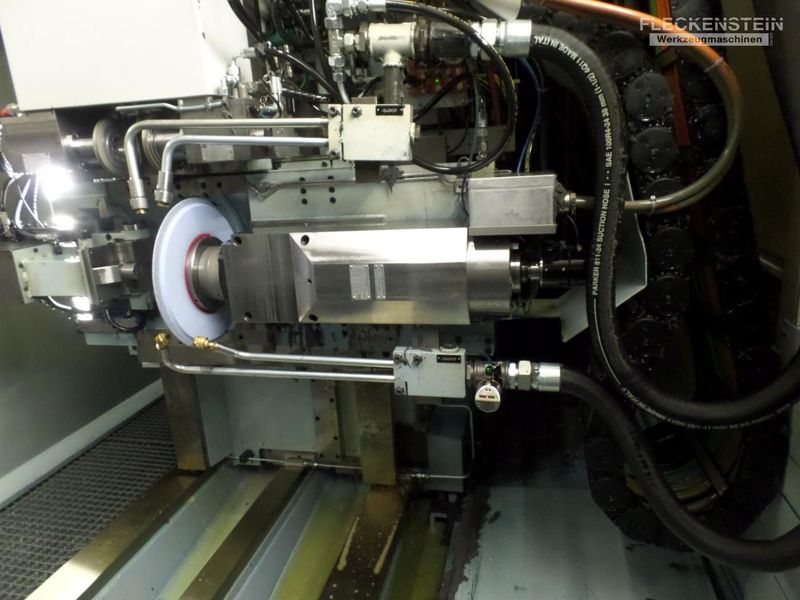

• NC-Abrichteinrichtung mit zwei Abrichtspindeln und zusätzlicher Zustellachse
• Software für Fehler-Diagnose
• Netzwerkanbindung (Ethernet)
• Einmitteinrichtung mit Messtaster (außen)
• Tintenstrahldrucker (farbig)
• Dunstabscheider incl. Absauganlage

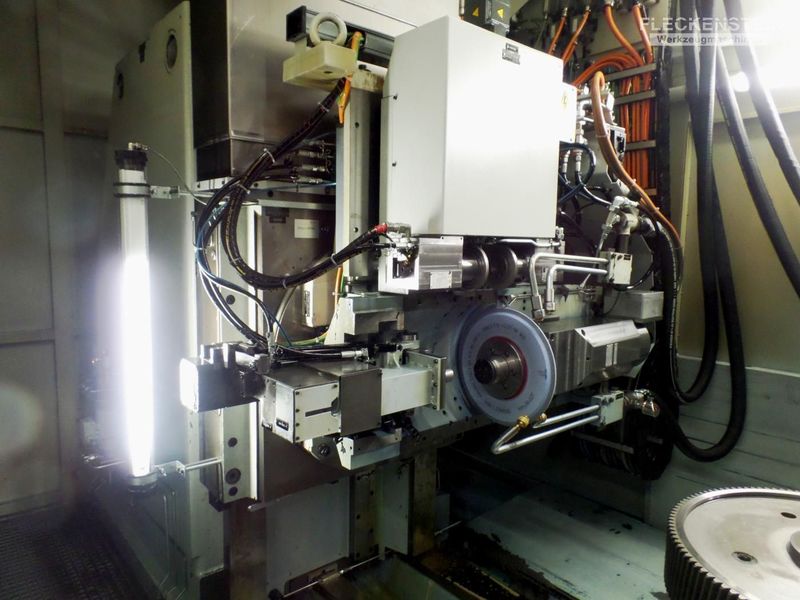

• Außenschleifkopf mit 24kW und 6.000 U/min
• Teilungssprungkompensation
• Warmlaufprogramm
• Integrierte Schleifzeitberechnung
• Automatische Schnittaufteilung
• Verschränkungskontrolliertes Schleifen im Einflankenschliff
• Schleifen von Zahnsegmenten
• Sonder-Software für Doppelschrägverzahnungen
• Sonder-Software Doppelschrägeinmitten
• Verzahnungsmessung
• Werkstücktisch mit separatem Servoantrieb und 1-gängiges Doppelschneckenradgetriebe
• Gehärtete und geschliffene Kugelgewindetriebe mit vorgespannten Muttern
• Volleinhausung des Arbeitsraums
• Kühlmittel- und Filterlanlage Fabr. Hoffmann, 30kW, Kühlmittelreinigung mit Feinfilter (ohne Benutzung von Filterverbrauchsstoffen)
• Ölrückkühlanlage mit Kühlkreisen für das Schmier- und Kühlschmiermittelsystem sowie für den Schleifspindelantrieb

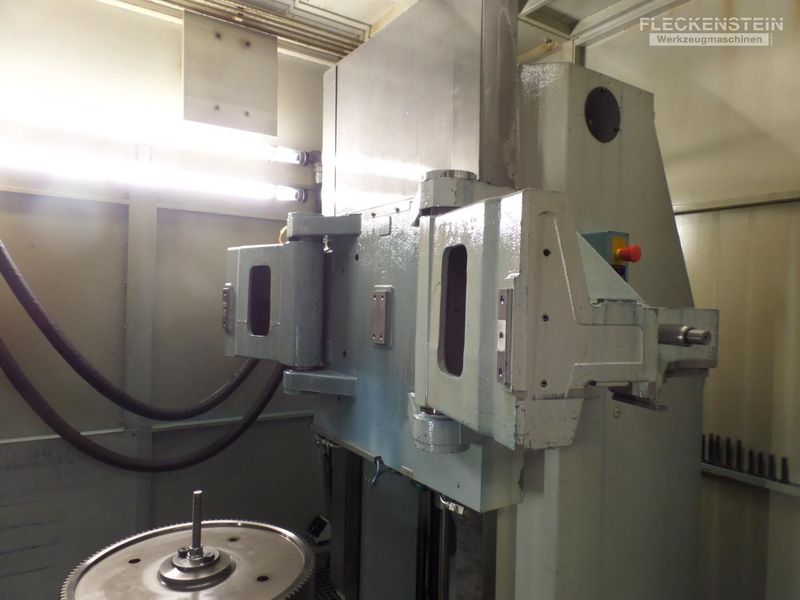

• Feststehender Ständer mit hydraulisch verfahrbarem Gegenhalter

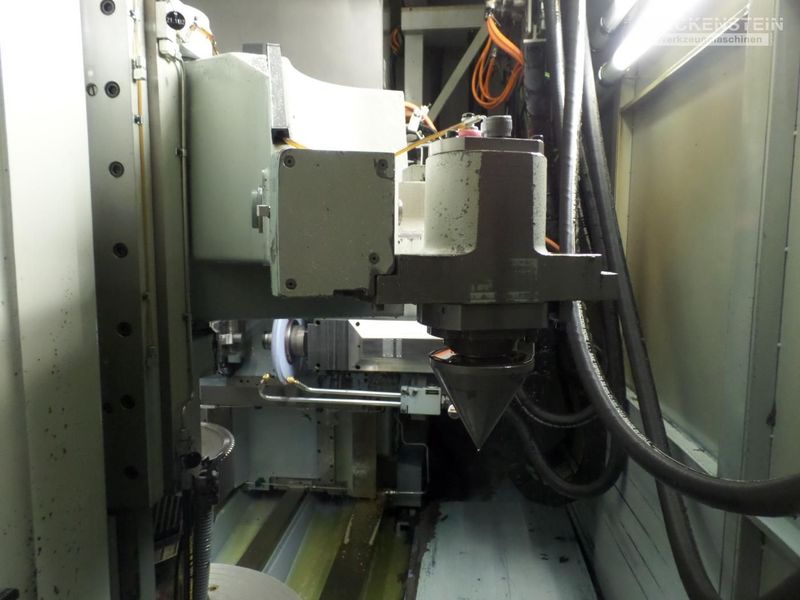

• Lünette mit Reitstockfunktion und Adapterspitze

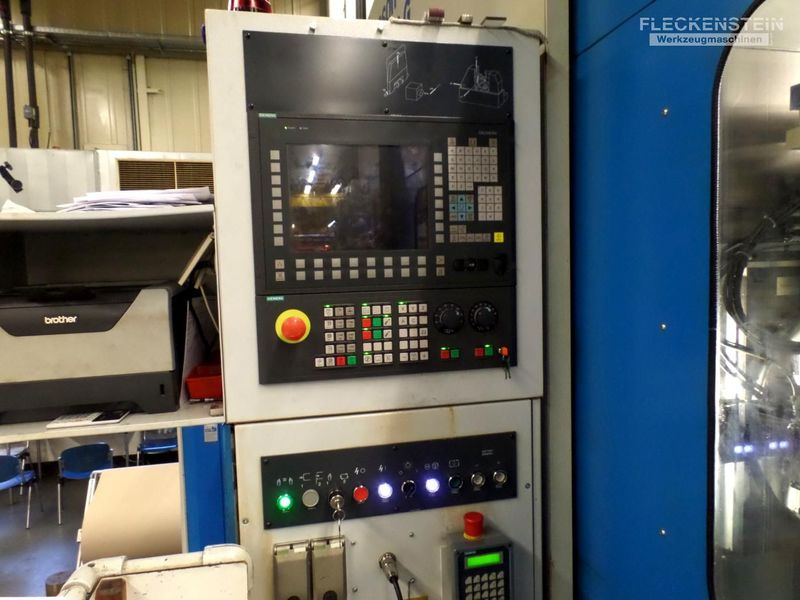

• Elektronisches Bedienhandgerät
• Maschinenleuchte
• In 2012 wurde die Maschine durch GLEASON PFAUTER mechanisch und geometrisch überholt (Leistungsumfang liegt vor). Die Elektroanlage incl. Kabel und Messsysteme wurde komplett erneuert. Neue Abrichteinheit in GPM-Version.

Alle Achsen und Spindel in digitaler Antriebstriebstechnik SIMODRIVE 611 D.
CNC-Steuerung SINUMERIK 840 D.
