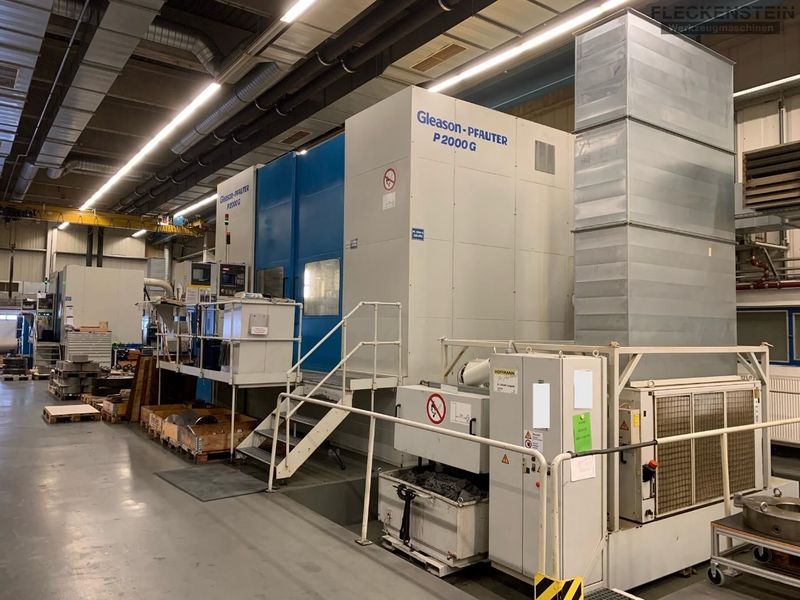

CNC-Profilschleifmaschine GLEASON PFAUTER P 2000 G

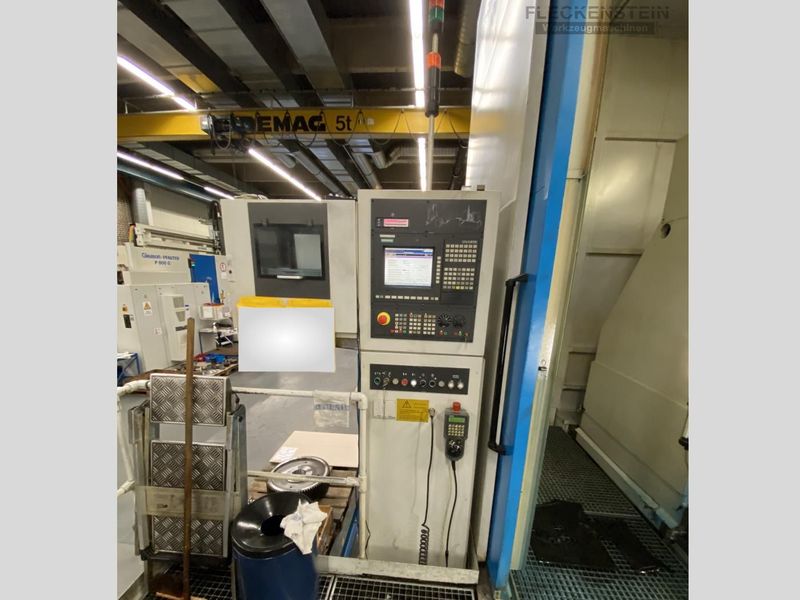

CNC-Steuerung SINUMERIK 840 C:

• Modularer Aufbau in 1 kanaligem Ausbau
• 5 Achsen + 1 Spindel sowie Getriebeinterpolation
• 19“ Flachbedientafel mit 10“ TFT-Display
• 40 Mbyte Festplattenkapazität
• Elektrisches Freifahren mit Notfall-Strategie
• Inkrementale Messsysteme
• Netzwerkanbindung (Ethernet)
• Digitale Antriebstechnik
• Bedienhandgerät

Verzahnungssoftware:

• Dialogsoftware zum automatischen Generieren von Teileprogrammen für das Profilschleifen von Außenverzahnungen
• Datensicherung (Backup/Restore)
• Daten-Import/Export
• Teilungssprungkompensation
• Warmlaufprogramm
• Offline-Version
• Integrierte Schleifzeitberechnung
• Automatische Schnittaufteilung
• Verschränkungskontrolliertes Schleifen im Einflankenschliff
• Schleifen von Doppelschrägverzahnungen
• Doppelschrägeinmitten
• Verzahnungsmessungen für evolventische außenverzahnte Werkstücke

Folgende Messungen können durchgeführt werden:

• Profilmessung, Flankenlinienmessung, Teilungs- und Rundlaufprüfung, Zahnweitenmessung
• Bereichweise Messauswertung
• Drucken von Eingabedaten
• Drucken von Meßauswertungen

Maschinenbeschreibung und -ausstattung:

• Grundmaschine P2000G

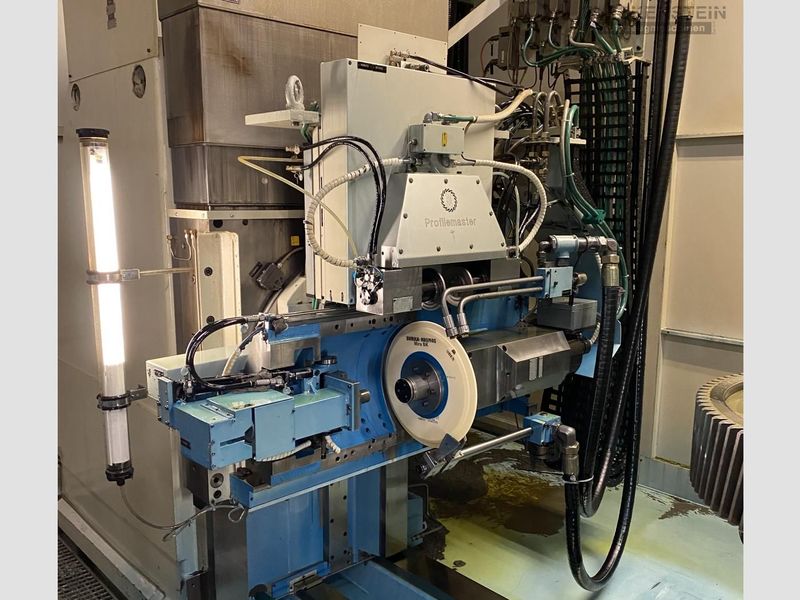

• NC-Abrichteinrichtung mit zwei Abrichtspindeln und zusätzlicher Zustellachse
• Software für Fehler-Diagnose
• Netzwerkanbindung (Ethernet)
• Einmitteinrichtung mit Messtaster (außen)
• Tintenstrahldrucker (farbig)
• Dunstabscheider incl. Absauganlage

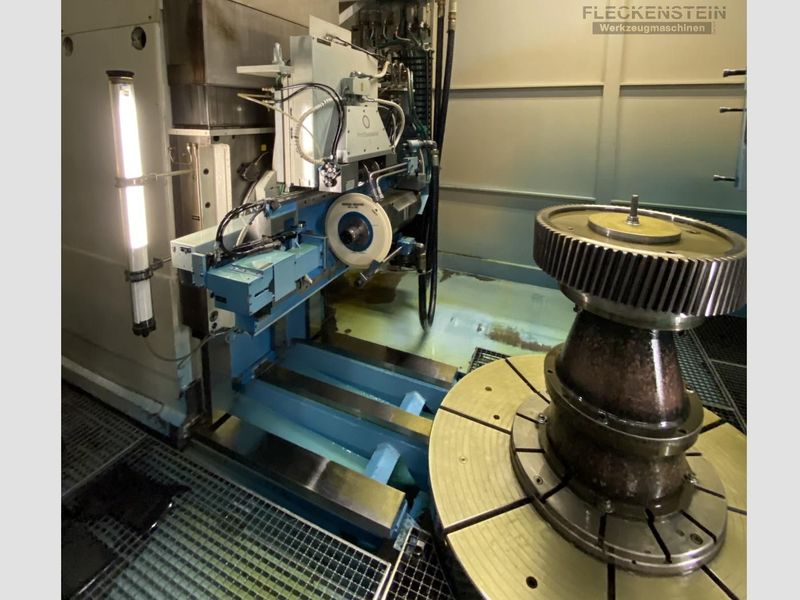

• Außenschleifkopf mit 24kW und 6.000 U/min
• Teilungssprungkompensation
• Warmlaufprogramm
• Integrierte Schleifzeitberechnung
• Automatische Schnittaufteilung
• Verschränkungskontrolliertes Schleifen im Einflankenschliff
• Sonder-Software für Doppelschrägverzahnungen
• Sonder-Software Doppelschrägeinmitten
• Verzahnungsmessung

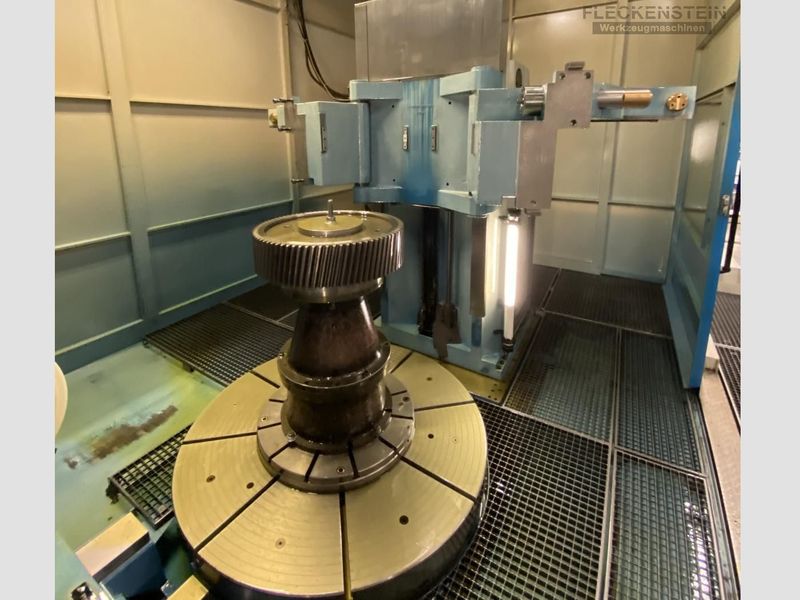

• Werkstücktisch mit separatem Servoantrieb und 1-gängiges Doppelschneckenradgetriebe
• Gehärtete und geschliffene Kugelgewindetriebe mit vorgespannten Muttern
• Vollabdeckung des Arbeitsraums
• Kühlmittel- und Filterlanlage Fabr. Hoffmann, 32kW, Tankinhalt 3.000 Liter, 2 x 200 l/min Pumpenleistung, Kühlmittelreinigung mit Feinfilter (ohne Benutzung von Filterverbrauchsstoffen)
• Ölrückkühlanlage mit Kühlkreisen für das Schmier- und Kühlschmiermittelsystem sowie für den Schleifspindelantrieb
• Feststehender Gegenständer
• Gegenhalter mit Lünette, vertikal hydraulisch verfahrbar
• Adapterspitze für Reitstockfunktion
• Gezeigte Spannmittel sind nicht im Lieferumfang enthalten
