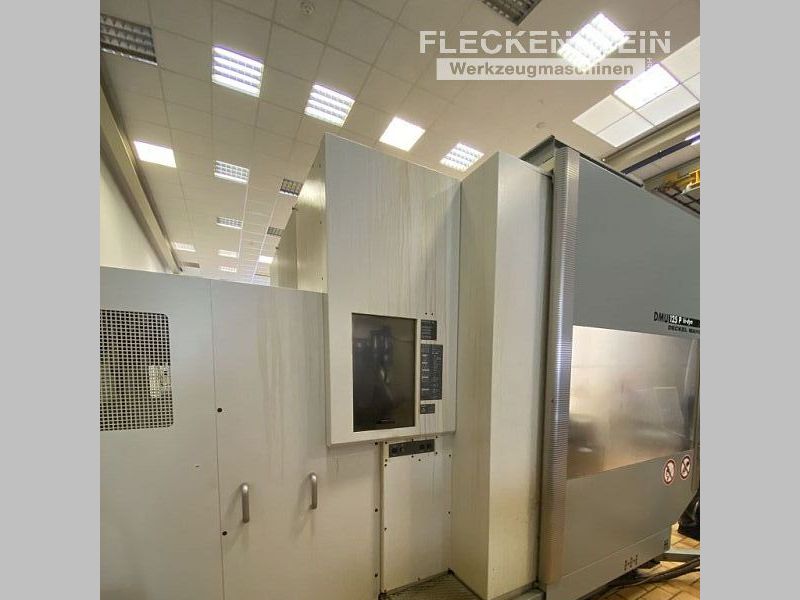

CNC - 5-Achs-Bearbeitungszentrum DMU 125P hi-dyn

Banner: neue Maschine

Details

Fabrikat:DECKEL MAHO
Typ:125P hi-dyn
Baujahr:2000

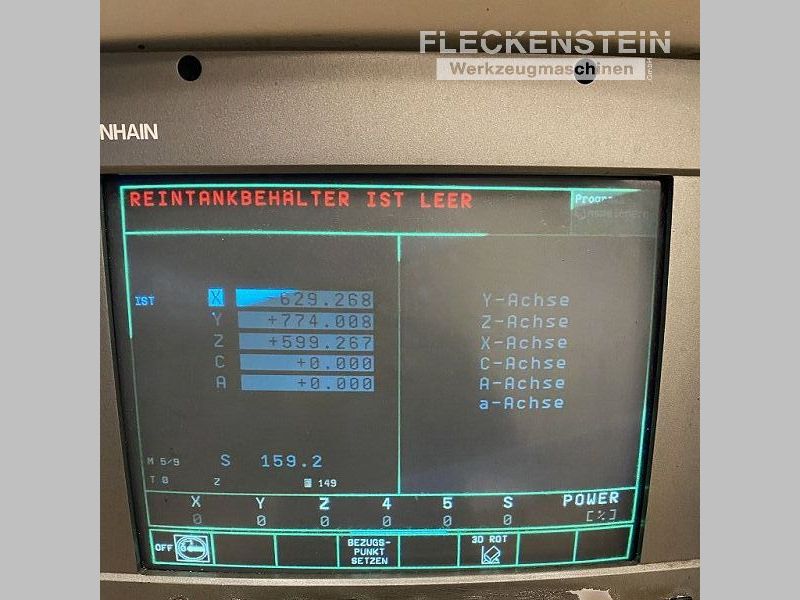

Steuerung:HEIDENHAIN TNC 426/430M

Haben Sie noch fragen?

Kontaktieren Sie uns unter

Beschreibung

Das 5-Achsen Hochleistungs-Bearbeitungszentrum DMU 125P vom deutschen Hersteller DECKEL MAHO ist mit einer HEIDENHAIN TNC 426/430M Steuerung ausgestattet. Die Maschine verfügt über zwei Achsen im Werkstück und über drei Achsen im Werkzeug. Dies ermöglicht eine dynamische Positionierung mit 24 m/min im Eilgang und eine sichere Festsetzung des Werkstücks in der gewünschten Bearbeitungsposition. Die DMU 125P verfügt über einen großzügigen, kubischen Arbeitsraum, der von oben mit einem Kran beladbar ist. Große, seitlich öffnende Bedientüren bieten dem Bediener optimale Zugänglichkeit. Die Verfahrwege von X = 1.250 x Y = 880 x Z = 800 und der große Rundtisch mit Ø 1.000mm erlauben die Fertigbearbeitung selbst mittelgroßer Werkstücke. Werkzeuge werden automatisch über ein Werkzeugmagazin mit 120 Plätzen gewechselt. Die im Fräskopf verbaute Motorspindel mit Spindelaufnahme SK40 dreht bis zu 12.000 U\min und ist an eine inneres Kühlmittelzufuhrsystem mit 40bar Hochdruck angeschlossen. Der Fräskopf selbst kann in vertikaler und horizontaler Position geklemmt werden. Ein 3D Messtaster zur Werkstückvermessung ist Bestandteil des Lieferumfangs.

Ausstattung & Zubehör

  • Ehemalige Versuchs- und Vorserienmaschine, sehr guter Zustand

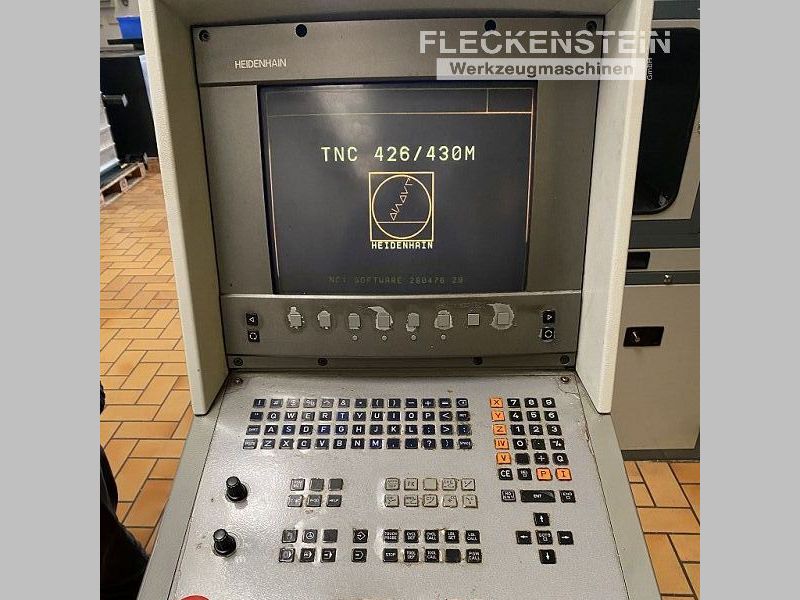

  • Steuerung Heidenhain TNC 426/430M
  • Hauptspindel 12.000 1/min
  • Große Bedientüren für optimale Zugänglichkeit
  • Nach drei Seiten offener, großer, kubischer Arbeitsraum
  • Kranbeladung von oben bis über die Tischmitte
  • NC-Schwenk-Rundtisch

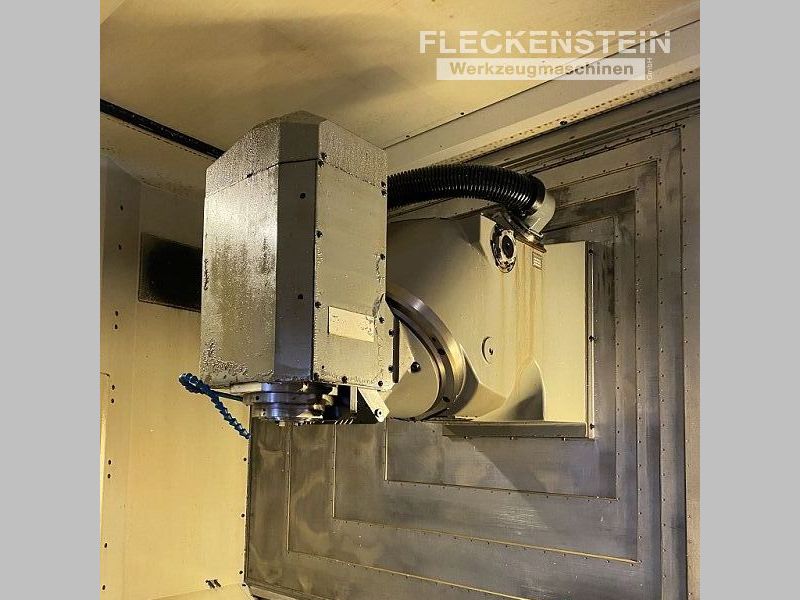

  • Horizontal-Vertikal-Fräskopf
  • Kettenmagazin mit 120 Werkzeugplätzen, SK40
  • Innere Kühlmittelzufuhr 40 bar
  • Späneförderer
  • Elektronisches Handrad
  • Aggregat für Spindelkühlung
  • Kompakt Bandfilteranlage Fabr. Interlit, Typ SUK 200-900 mit 900l Tankvolumen und zwei Kühlmittelkreisläufen für äußere und innere Kühlmittelzufuhr
  • Werkstück Tastsystem mit Messtaster M&H
  • Rotoclear incl. Verbundglasscheibe
  • Maschine EIN: ca. 40.900h, Spindel EIN ca. 10.600h
Verfahrwege
X-Achse (Ständer quer) 1.250 mm
Y-Achse (Tisch längs) 880 mm
Z-Achse (vertikal) 800mm
Drehbereich C-Achse (Rundtisch) 360 Grad
Schwenkbereich A-Achse (Rundtisch) 75 (+45/-30)
Positionierung B-Achse (Fräskopf) Horizontal/vertikal

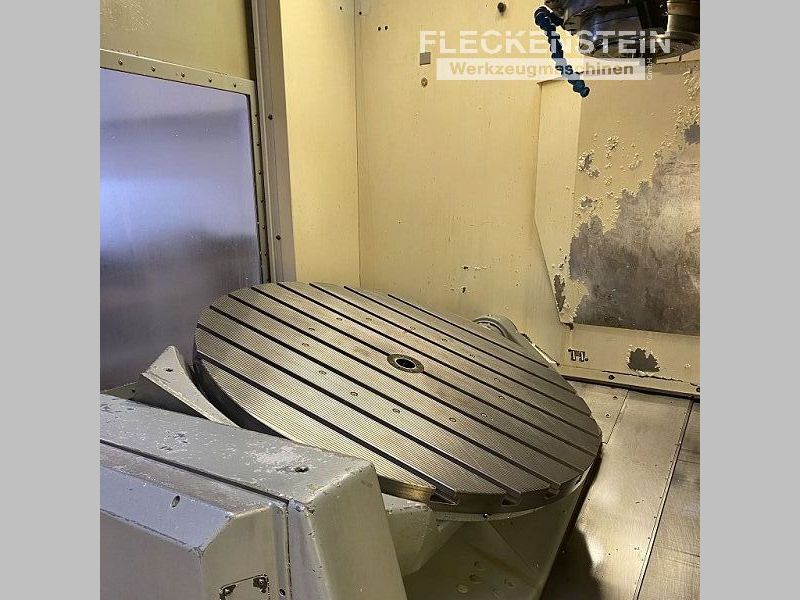

NC-Schwenk-Rundtisch
Durchmesser Ø 1.000 mm
Max. Tischbelastung 1.500 kg
Störkreis Ø 1.100 mm
Max. Werkstückhöhe 500 mm
Anzahl T-Nuten (parallel) 9 St 18H7
Zentrierbohrung Ø 50H6 mm
Frässpindel
Integrierte Motorspindel
Max. Leistung 28 kW (40% ED)
Max. Drehzahl 12.000 min-1
Werkzeugaufnahme SK 40
Vorschub, Eilgang
Vorschübe in X-Y-Z-Achse, stufenlos 20 - 10.000 mm/min
Eilgänge in X-Y-Z-Achse 24.000 mm/min
Werkzeugmagazin
Magazintyp Kette, vertikal
Anzahl Werkzeugplätze 120
Werkzeugaufnahme SK40
Maschinenabmaße
Platzbedarf ca. 7,2 x 6,1 x 3,1
Maschinengewicht ca 11.900 kg
Gesamtgewicht ca 13.000 kg
Max. Aufstellgewicht 18.500 kg
