| Fabrikat: | EiMa |
| Typ: | GAMMA |
| Baujahr: | 2006 |
| Verfahrwege X-Y-Z | 1.800 x 1.400 x 1.000 mm |
| Steuerung: | HEIDENHAIN iTNC 530 |
Angebotsdaten

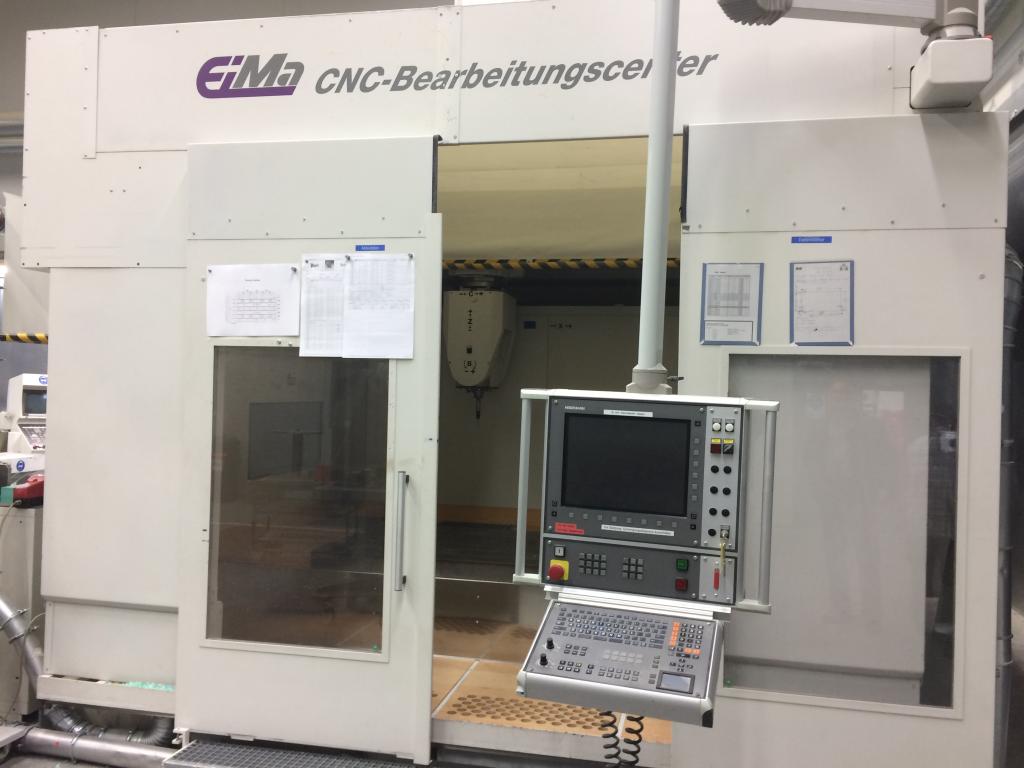

5-Achs CNC Portal-Fräsmaschine
Verfahrwege
| X-Achse | 1.800 mm |
| Y-Achse (vertikal) | 1.400 mm |
| Z-Achse | 1.000 mm |
Direktes Messsystem in allen Achsen, Linearmaßstäbe für erhöhte Genauigkeit
Vorschubgeschwindigkeit
| X+Y Achse stufenlos | 2 - 60.000 mm/min |
| Z - Achse stufenlos | 2 - 40.000 mm/min |
Eilgänge
| X+Y Achse | 60.000 mm/min |
| Z-Achse | 40.000 mm/min |
Frässpindel
| Werkzeugaufnahme | HSK 63 F |
| max. Spindeldrehzahl | 24.000 min-1 |
| Leistung | 15 kW |
| max. Drehmoment | 11,5 Nm |
Schwingungssensor zur Überprüfung der Unwucht des
Werkzeug-Spindelsystems bei einer bestimmten Drehzahl.
Frässpindel flüssigkeitsgekühlt

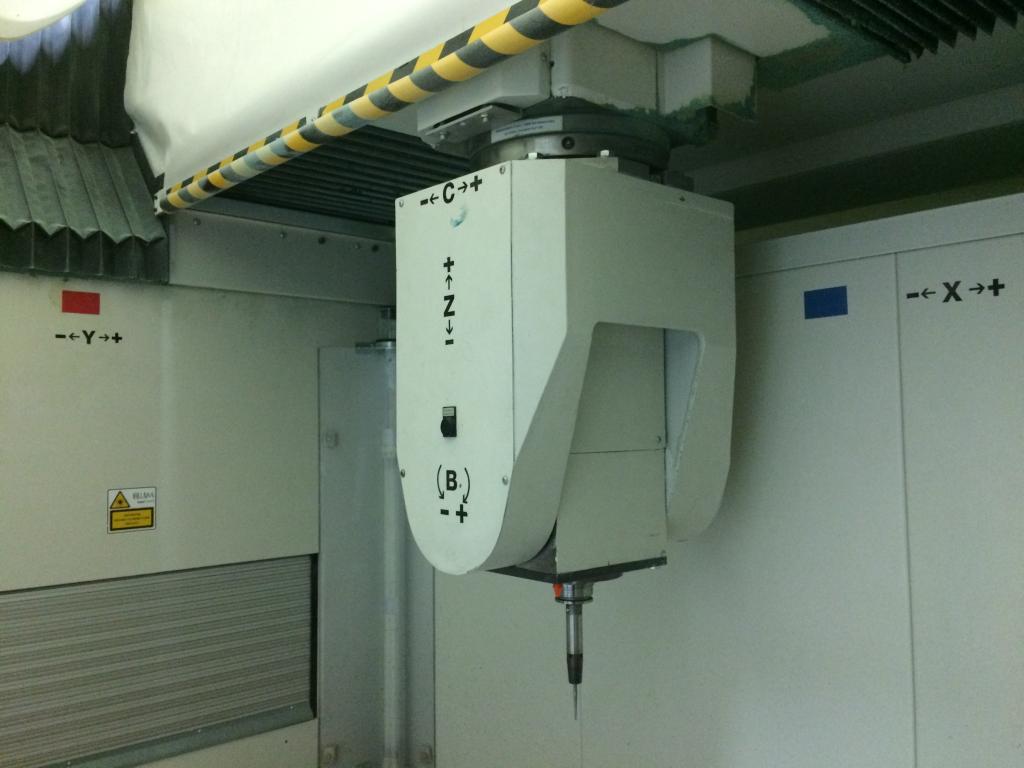

5-Achs-Gabelkopf
| C-Achse | +/- 186°, 14 min-1 |
| B-Achse | +/- 96°, 20 min-1 |
Verstärkte C-Achse für Aluminiumbearbeitung und
erhöhte Genauigkeit mit direktem Messsystem inder B- und C - Achse.
Werkzeugwechsler
| Wechselstellung | vertikal |
| Werkzeugplätze | 12 |
| Werkzeugdurchmesser (alle Plätze belegt) | max. 100 mm |
| Werkzeugdurchmesser (Nebenplätze frei) | max. 200 mm |
| Werkzeuglänge | max. 220 mm |
| Werkzeuggewicht bei Komplettbelegung | max. 5 kg |

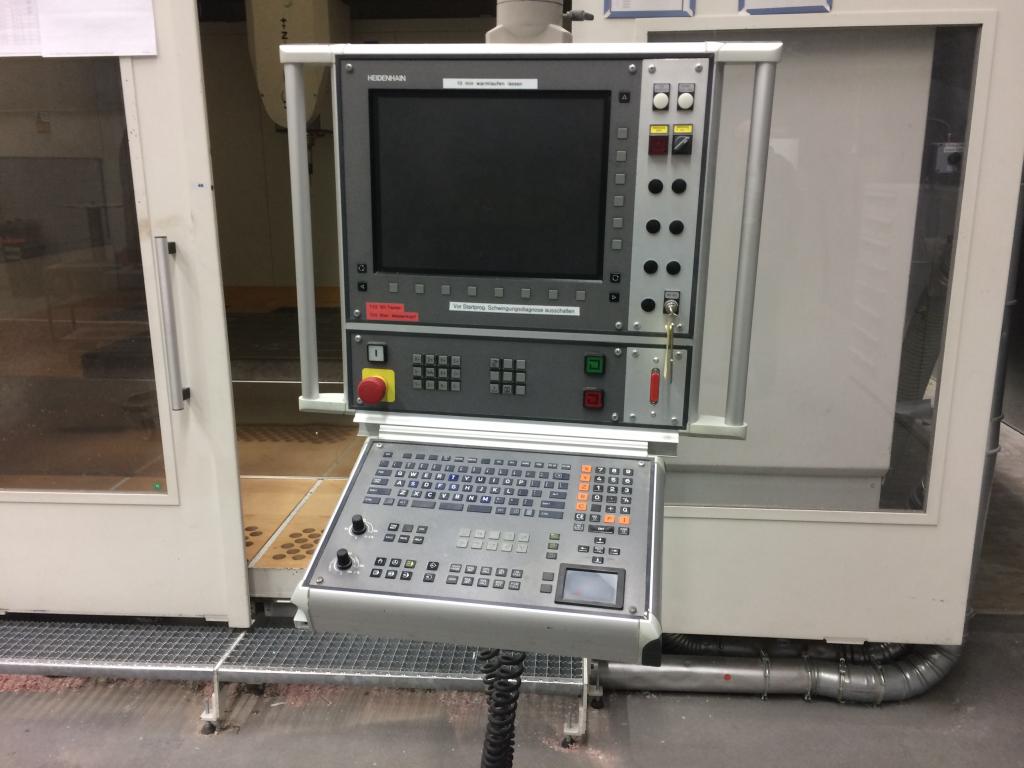

Steuerung
HEIDENHAIN iTNC 530
Bestehend aus:
MC422B Hauptrechner mit Pentium III 800 MHz incl. SIK,
incl. Software-Option 1 und Software-Option 2
| Zylindermantel-Interpolation |
| Vorschub in mm/min |
| Schwenken der Bearbeitungsebene |
| Kreis-Interpolation in 3 Achsen bei geschwenkter Bearbeitungsebene |
| Ruckfreie Bewegungsführung |
| 3D Werkzeugkorrektur über Flächennormalen-Vektor |
| TCPM=Tool Center Point Management |
| Werkzeug-Radiuskorrektur senkrecht zur Werkzeugrichtung |
| Geraden-Interpolation in 5 Achsen |
| Spline-Interpolation: Abarbeiten von Splines (Polynom 3. Grades) |
| 0,5 ms Satzverarbeitungszeit |
| HDR Festplatte |
| CC424 Reglereinheit für max. 10 Achsen |
| TE 530 Tastatur |
| MB420 Maschinenbedienfeld |
| BF150 Bildschirm 15,1" flach |
| Zweiter Prozessor MC4 22 mit Windows 2000 |
| Ferndiagnose |
Zubehör / Ausstattung

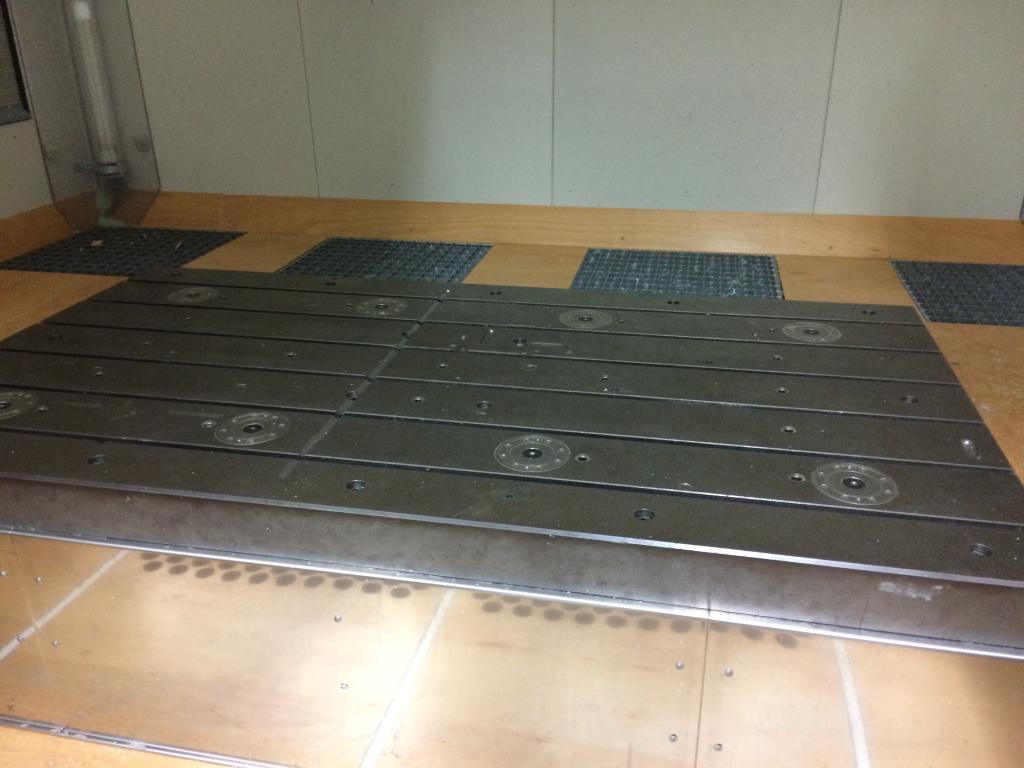

| Absaugung Direktes Messsystem in X-, Y- und Z-Achse Blasdüse neben Spindel für Pressluft – mittels M-Funktion ansteuerbar Ersatz-Frässpindel Nullpunktspannsystem incl. div. Alu-Spannplatten |
