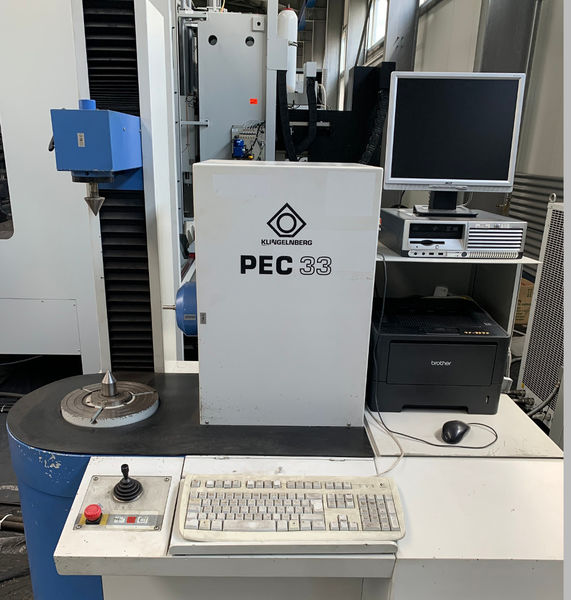

Gebrauchtes CNC Verzahnungs-Messzentrum KLINGELNBERG PEC 33
| Fabrikat: |
KLINGELNBERG |
| Typ: |
PEC 33 |
| Baujahr: |
1996 |
Technische Ausstattung/Merkmale
| Grunddaten: |
|
| messbare Zahngröße (Modul) |
0,5-15 mm |
| kontinuierlich messbarer vertikaler Messbereich (Z-Achse) |
max. 400 mm |
| Schrägungswinkel in Abhängigkeit der verwendeten Software |
0-90° |
| aufspannbarer Raddurchmesser zwischen Spitzen |
330 mm |
| Spitzenentfernung AV 35 |
600 mm |
| Spitzendurchmesser an den Aufnahmen |
30 mm |
| größtes zulässiges Trägheitsmoment |
5 kgm2 |
| Auflagedurchmesser auf dem Drehtisch |
105-260 mm |
| Abmessungen, Gewicht: |
|
| Maschinenmaße ca. |
1,5 x 1,1 x 2,0 m |
| Maschinengewicht ca. |
1.600 kg |
| Versorgungsanschlüsse: |
|
| Versorgungsspannung |
400 V |
| Frequenz |
50 Hz |
| Anschlussleistung |
3 kVA |
| Zuleitungsquerschnitt |
2,5 mm2 |
| Absicherung |
3 x 20 A |
Ausstattung, Zubehör
|
- Gegenhalter mit Spitzenaufnahme AV 35

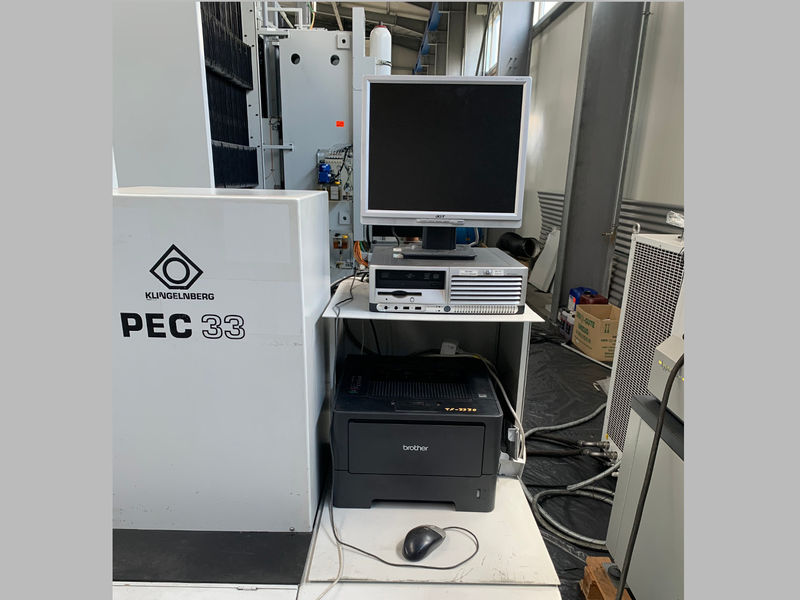

- Werkstatt-PC Fabrikat HP mit Betriebssystem Windows XP
- Bildschirm ACER 17", Tastatur und Maus
- KLINGELNBERG Software zur Vermessung von Stirnrädern

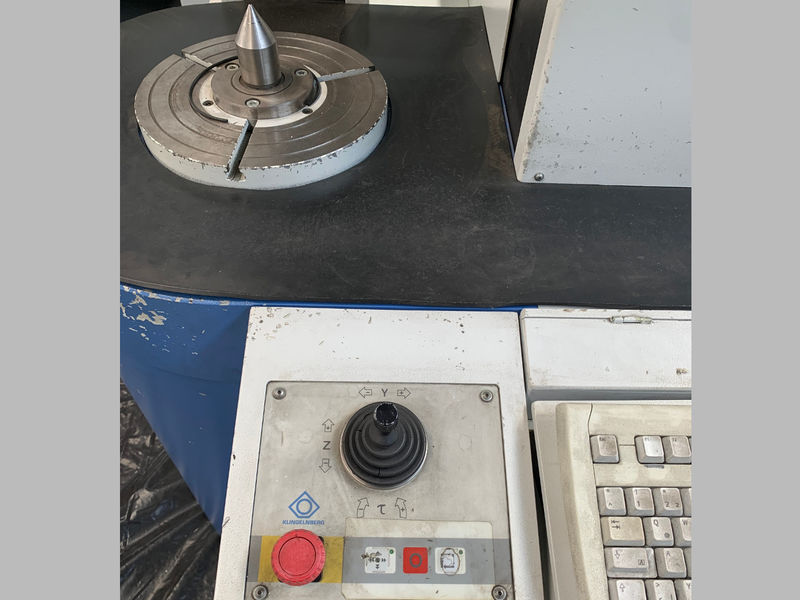

- Bedienterminal mit Joystick
- Drucker Fabrikat BROTHER
- Fortlaufende Messmittelüberwachung durch Klingelnberg, letzte Kalibrierung 10/2018
|
