Gebrauchte CNC-Spiralkegelrad-Verzahnmaschine KLINGELNBERG C42
| Fabrikat: |
KLINGELBERG |
| Typ: |
OERLIKON C42 |
| Baujahr: |
2005 |
| Steuerung: |
SINUMERIK 840 D |
Die OERLIKON C42 ist eine Spiralkegelrad-Verzahnmaschine, vorgesehen für die Weichverzahnung von Spiralkegelrad- und Hypoidgetrieben. Die Maschine bearbeitet Werkstücke bis zur Größe Ø 425mm mit Normalmodul 1,5 – 8,5 mm im kontinuierlichen Verfahren und Werkstücke mit Normalmodul 1,5 – 9 mm im Einzelteilverfahren.
Konzipiert ist die Maschine mit Siemens Sinumerik 840D Steuerung für die Mittel- und Großserienproduktion von Spiralkegelrad und Hypoidgetrieben, insbesondere gerecht wird sie den Anforderungen in der Landwirtschafts- und Nutzfahrzeugbranche.
Technische Ausstattung/Merkmale
| Werkstückdaten |
Kontinuierliches Verfahren |
Einzelteilverfahren |
| Max. Werkstückdurchmesser |
425 mm |
425 mm |
| Normalmodul-Bereich |
1,5 - 8,5 mm |
9 mm |
| Größte Zahnbreite |
65 mm |
65 mm |
| Spiralwinkel |
0 - 60 ° |
0 - 60 ° |
| Zähnezahl |
6 -180 |
6 - 180 |
| Max. Übersetzungsverhältnis |
1 : 10 |
1 : 10 |
| Min. Übersetzungsverhältnis |
1 : 1 |
1 : 1 |
| Werkzeugdaten |
Kontinuierliches Verfahren |
Einzeteilverfahren |
| Messerkopfradius |
62-160 mm |
5 - 12 mm |
| Messergruppenzahlen (Oerlikon) |
5 - 19 mm |
|
| Platzbedarf ca. l x bx h |
ca. 5,45 x 2,5 x 2,5 m |
| Maschinengewicht ca. |
ca. 16.000 kg Ohne Filteranlage |
| Elektrische Anschlusswerte |
|
| Gesamtanschlusswert ca. |
60 kVA |
| Betriebsspannung |
3 x 400 V |
| Betriebsfrequenz |
50 Hz |
| Steuerspannung |
24 V DC |
| Absicherung |
100 A |
| Druckluftanschluss |
6 - 10 bar |
- CNC Maschine mit 6 Achsen für das Verzahnen von Tellerrädern und Ritzeln in einer oder mehreren Aufspannungen
- Bedienerführung im Dialog über Windows
- Programmierbare Ladeposition
- Einfaches, ergonomisches Beladen
- Speziell geeignet für die Mittel- und Großserienproduktion von Spiralkegelrad- und Hypoidgetrieben der Automobil- und Nutzfahrzeugindustrie
- Arbeitet sowohl nach dem kontinuierlichen Teilverfahren als auch nach dem Einzelteil-Verfahren, also für alle gebräuchlichen Verfahren von Oerlikon und Gleason geeignet
- Erlaubt den Einsatz aller Oerlikon und gebräuchlichen Gleason Messerkopftypen
- Gute Zugänglichkeit des Messerkopfes
- Kurze Ein- und Umrichtzeit
- Gestattet stufenlos einstellbare Schnittgeschwindigkeit und Vorschübe mit wählbaren Arbeitszyklen
- Bietet alle Voraussetzungen für das anschließende Schleifen auf den Spiralkegelrad-Schleifmaschinen
- Maschinensoftware für ein Verzahnungsverfahren
- Elektrische Ausrüstung Standard Klingelnberg für 3x 400V, 50Hz, Steuerspannung 24V DC
- Schaltschrankkühler

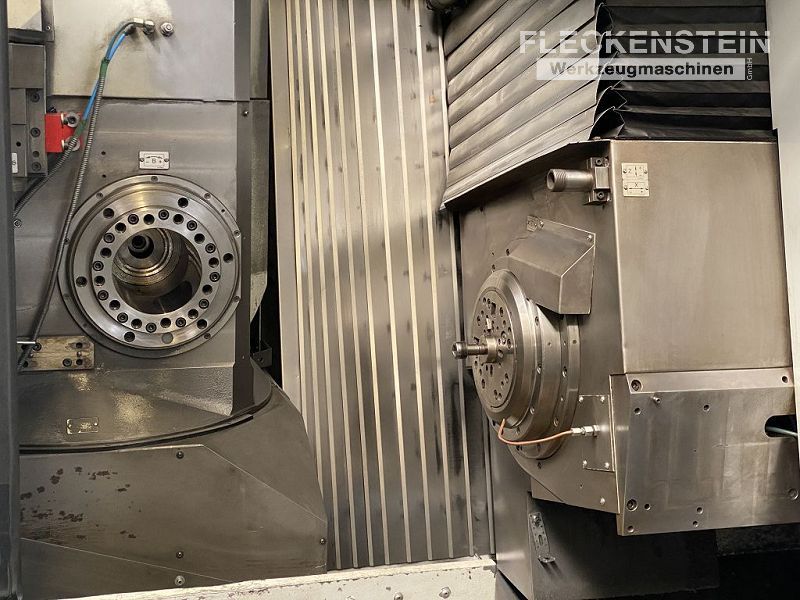

- Arbeitsspindel mit Konus 58,2 mm (Kegel Nr. 14) mit Adapter für Oerlikon Messerköpfe
- Vollraumschutz
- Automatische Schiebetür
- Kühlmitteleinrichtung komplett inkl. Magnet-Späneförderer
- Hydraulikeinheit freistehend
- Spannhubüberwachung
- CNC-Steuerung Siemens 840 D, Speicherung von Geometrie- und Einstelldaten für ca. 250 Werkstücke
- Elektrische Ausrüstung Standard Klingelnberg für 3x 400V, 50Hz, Steuerspannung 24V DC
- Schaltschrankkühler
- Arbeitsspindel mit Konus 58,2 mm (Kegel Nr. 14) mit Adpater für Oerlikon Messerköpfe
- Vollraumschutz
- Automatische Schiebetür
- Kühlmitteleinrichtung komplett, mit Magnet-Spänerfördereinrichtung
- Hydraulikeinheit freistehend
- Spannhubüberwachung
- Entgratgerät für rotierenden Fräser
- Entgratgerät mit feststehendem Konturmeißel
- Sekundärentgrater autark
- Plananlagenüberwachung Werkstück
- Plananlagenüberwachung Werkstück - Reinigungssystem
- Späneblaseinrichtung
- Werkstück Freiblaseinrichtung
- Bremse B-Achse
- Kühlschmiermittel-Anlage
- Beladtür
- Wartungstür an der linken Maschinenseite
- Schutztür elektromotorisch bestätigt
- Zweites Messsystem B-Achse
- Spannsystem überwacht durch analogen Sensor
- Programmstunden ca. 40.000h, Spindelstunden ca. 28.000h
Weitere detailierte technische Informationen können Sie unserem Datenblatt entnehmen.
