Fabrikat: ABA
Typ: POWERLINE 1004
Baujahr: 2009
Steuerung: SINUMERIK 840 D
Betriebsstunden: 10.000 h



Ab Lager verfügbar

Angebotsdaten

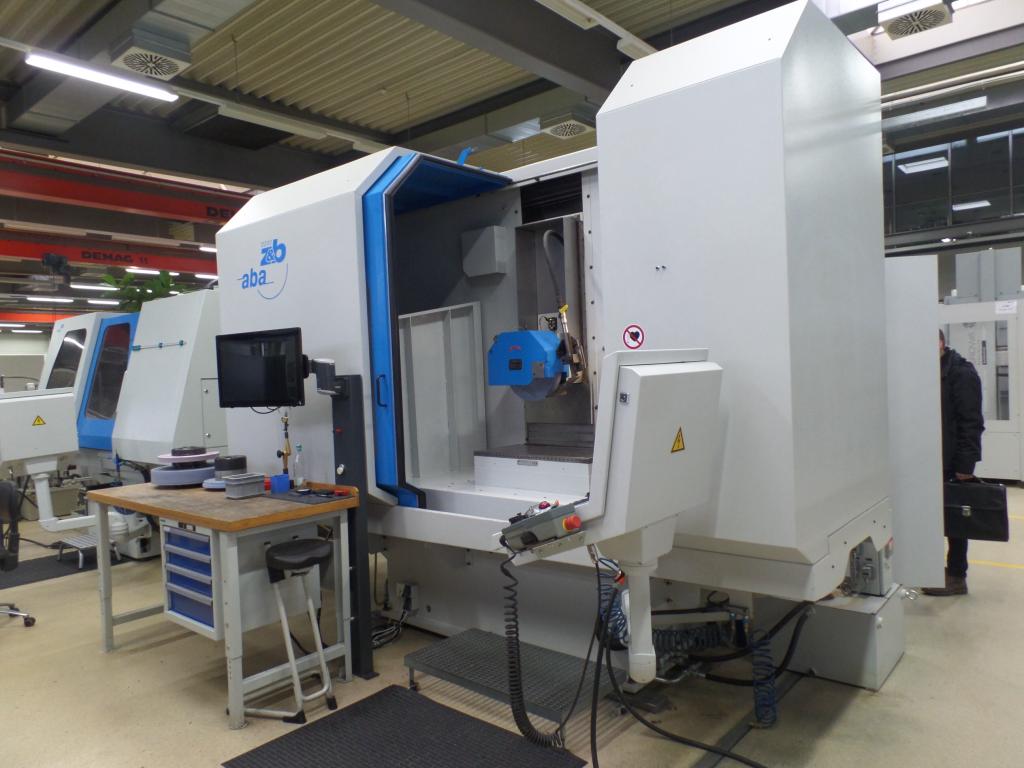

CNC - Präzisions - Flach- und Profilschleifmaschine



Schleifbereich
Schleiflänge 1.000 mm
Schleifbreite 640 mm
Verfahrweg quer 540 mm
Abstand Tischoberfläche - Schleifspindelmitte 700 mm
Verfahrweg senkrecht 530 mm



Werkstücktisch
Magnetspannplatte - Größe/Polteilung 800 x 400 mm, Polteilung ca. 13 mm
Spannkraftregelung in 8 Stufen
Tischgeschwindigkeit 10-60 m/min stufenlos einstellbar






Tischantrieb
Linearantrieb mit absolutem Linearmeßsystem,
Rückkühler in der  Längsachse (X-Achse)
vorgespannte Präzisions-Walzführung



Automatische Senkrechtzustellung
Auflösung 0,0001 mm
Kleinste Zustellgröße 0,0001 mm
Meßsystem Glasmaßstab
Kugelgewindetrieb mit Servomotor,
vorgespannte Präzisions-Walzführungen





Quervorschub
Auflösung 0,0001 mm
Kleinste Zustellgröße 0,0001 mm
Meßsystem Glasmaßstab
Kugelgewindetrieb mit Servomotor
vorgespannte Präzisions-Walzführung

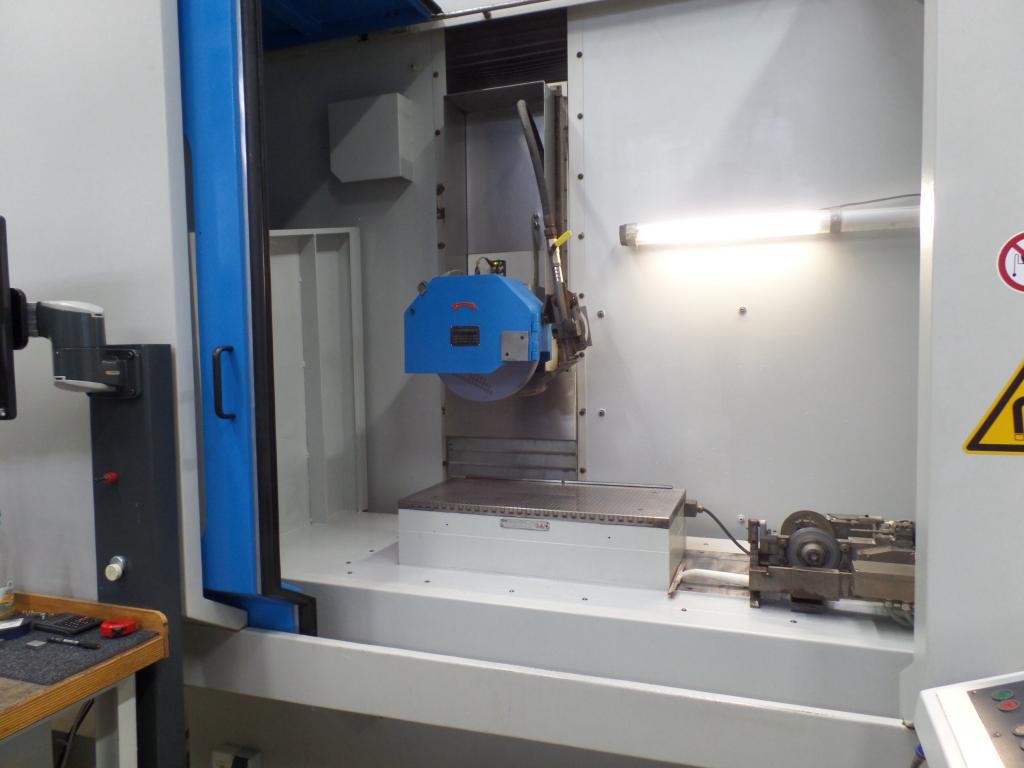

Schleifspindelkopf
Motor - Ausführung AC-Servo-Motor-luftgekühlt
Antriebsleistung 26 kW
Schleifspindeldrehzahl regelbar 1.000 - 3.000 min-1
Spindellagerung axial und radial spielfrei (Durchmesser 80 mm, Konus KK5)
Schleifscheibenabmessung 400 x 100 x 127 mm
Wälzgelagerte Schleifspindel in Blockbauweise mit vorgespannten Hochgenauigkeits-Spindellagern und Fettdauerschmierung.
Spindel axial und radial spielfrei vorgespannt.
Schleifscheiben-Umfangsgeschwindigkeit max. 35 m/s
Dynamisches, automatisches Schleifscheiben-Auswuchtsystem




Steuerung

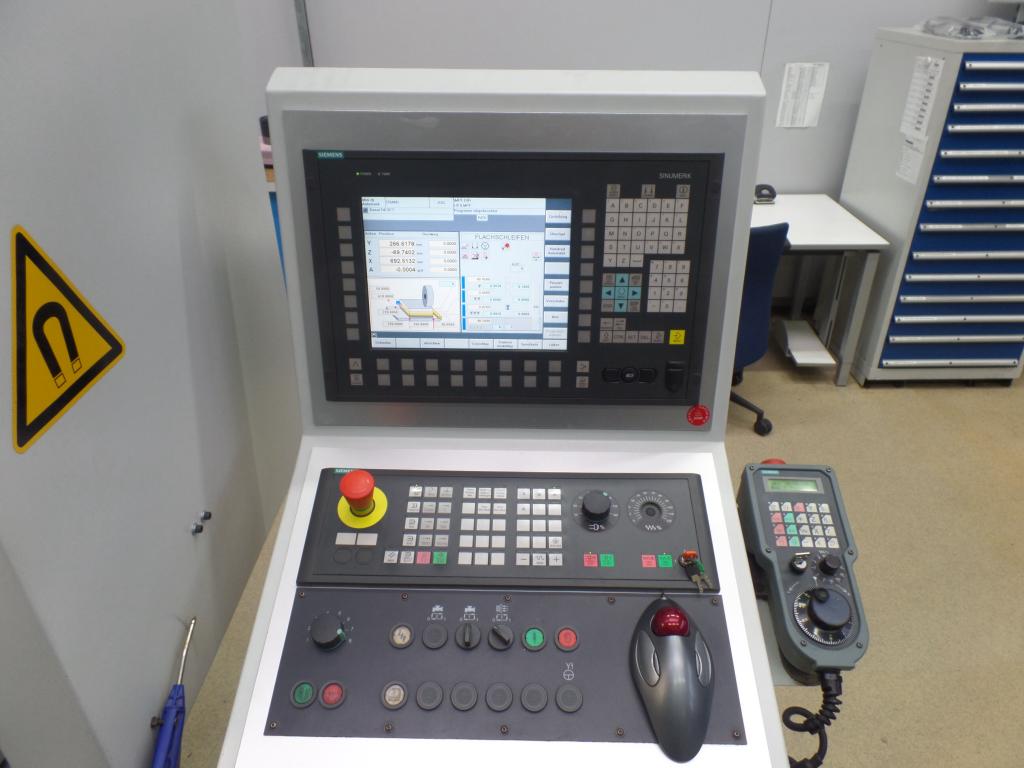

CNC Steuerung  SINUMERIK 840 D
mit digitalen Antrieben und integrierter Anpaßsteuerung

- Bedienerfreundliches manuelles Schleifen und automatische Schleifabläufe
- Digitale Positionsanzeigen mit großem Farbbildschirm
- Grafikunterstützte Eingabe von Werkstückdaten
- Manuelle Zustellung auch im Automatikbetrieb möglich
- Zustellung im Automatikbetrieb ist ein - oder beidseitig wählbar
- Konstante Schnittgeschwindigkeitsregelung, Fehlermeldungen im Klartext





Schleifprogramme
- Planschleifen
- Einstechschleifen
- Bahnschleifen X-/Y-Achse
- Bahnschleifen X-/Z- Achse
- Profilschleifen
- automatischer Programmablauf mit Schruppen, Schlichten,
Feinschlichten und Ausfeuern
- Mehrfach-Einstechschleifen für wirtschaftliche Produktion
- Flachschleifen mit kontinuierlichem, stufenlos programmierbaren Quervorschub
- Kalibrieren der Schleifscheibe (kalibrieren, hinterziehen, Ecken verrunden)
- Stirnschleifen mit Hinterzugabrichten
- Abrichten im Schleifzyklus mit Abhebebetrag
- Vollautomatisches Kompensieren der Abrichtbeträge
- Werkzeugverwaltung



Zubehör
Tischabrichter -gerade- TAG:
Abrichtgerät fest auf dem Maschinentisch montiert, Schrupp und Schlichtstation
mit Abrichtfliesen sind hintereindander angeordnet, zylindrisches Abrichten
der Schleifscheiben zum Flach- und Einstechschleifen, geeignet für
Korund- und Siliziumkarbid-Schleifscheiben, Zyklensoftware mit Eingabemenü

Vorprofiliergerät VPG-150 incl. Diamantschrupprad Breite 1,5 mm:
Zum wirtschaftlichen Vorprofilieren (Ausräumen) der Schleifscheibe,
Profiliergerät fest auf dem Tisch montiert, geeignet für
Korund- und Siliziumkarbid-Schleifscheiben, CNC-Abrichtzyklus zum Vorprofilieren

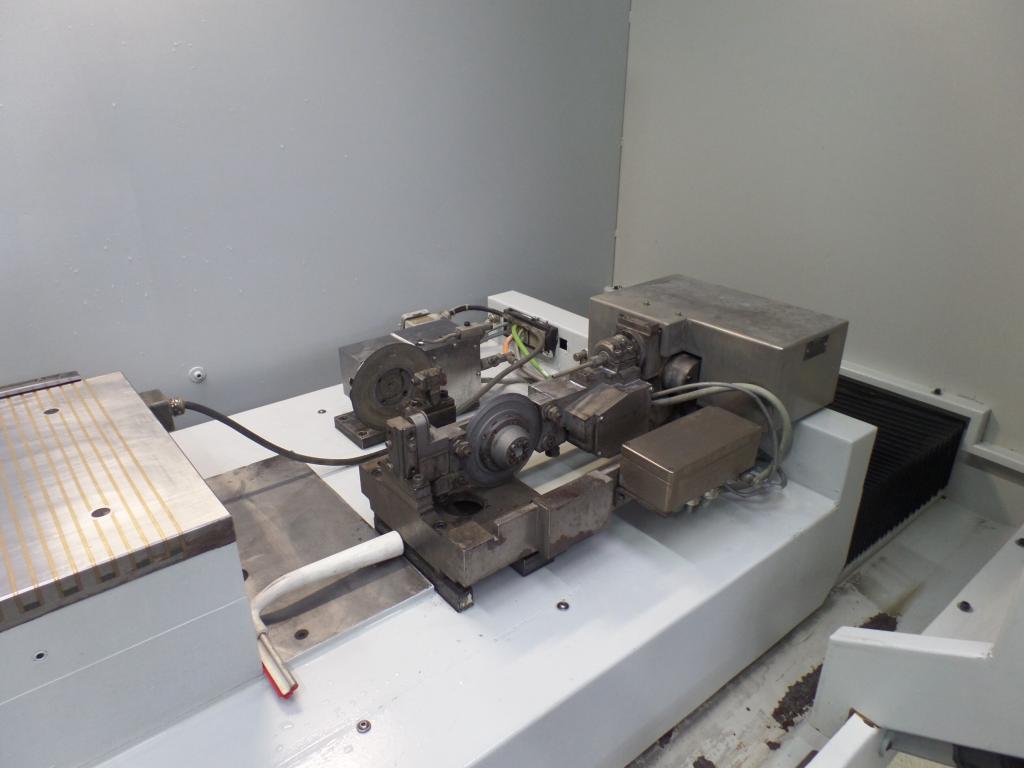

Tisch-Profil-Abrichtgerät TAD-130:
Passend für Diamantrad PKD, D=130, R 0 0, 15 mm
Profiltiefe max. 20 mm, Konturgenauigkeit +/- 0,0025 mm, Schwenkwinkel +/- 70°
Profilierung mittels 3 D-Interpolation

Dynamisches Schleifscheiben Auswuchtsystem:
mit automatisch gesteuertem Auswuchtzyklus für vollautomatischen Einsatz
über ein elektronisches Anzeige- und Steuergerät, mit berührungsloser
Signalübertragung, automatische Anpassung an die aktuelle Schleifscheibendrehzahl,
in der Schleifspindel eingebaut, Wuchtkapazität 300 gcm

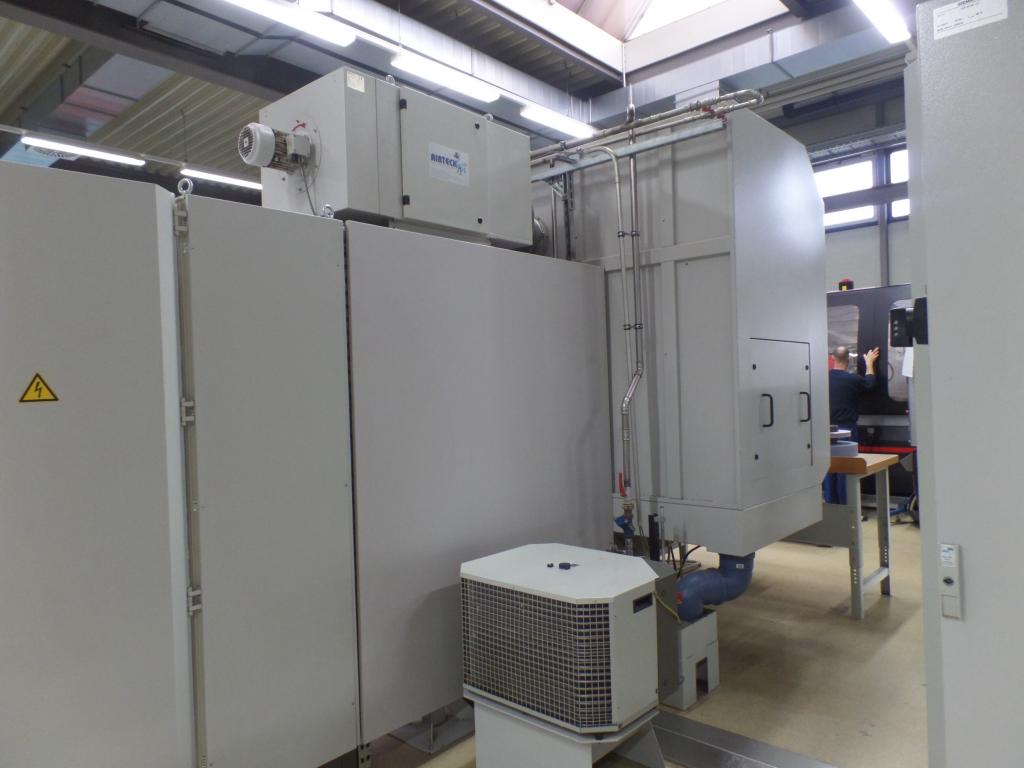

Nebelabsaugung (Fabr. AIRTECH):
Mechanischer Emulsionsnebelfilter, Filterleistung ca. 1.600 m3/h,
Ansaugstutzen mit Wasserstrahlprallblech, Rückführung der abgesaugten Luft
in den Arbeitsraum, Rückführung des Kondensat in Kühlmitteltank
Sonstige Ausstattung bzw. Zubehör:
- Temperierung des Maschinenbettes
- Temperierung des Linearantriebs der X-Achse (Tisch)
- Kühlmittelanlage mit Bandfilter
- manuelle Nachstellung der Kühlmitteldüsenhalterung
- Elektro-Permanent-Magnetplatte 800 x 400 mm, Polteilung 13 mm
- Zwischenplatte der Erhöhung des Magneten zur Kollisionsvermeidung von
Schleifscheibe und Abrichter
- Volleinhausung des Arbeitsraumes mit manuell betätigten Türen
- Tragbares elektronisches Handrad mit Automatik- und Handbetrieb für alle Achsen
- Spülpistole
- Maschinenleuchte
- Elektrische Ausrüstung 400V/50 Hz
- Lackierung RAL 7035 (lichtgrau), Türen RAL 5015 (himmelblau)
