| Fabrikat: | UNION |
| Typ: | BFP 130/8 |
| Baujahr: | 1996 |
| Steuerung: | HEIDENHAIN TNC 415 |
Angebotsdaten

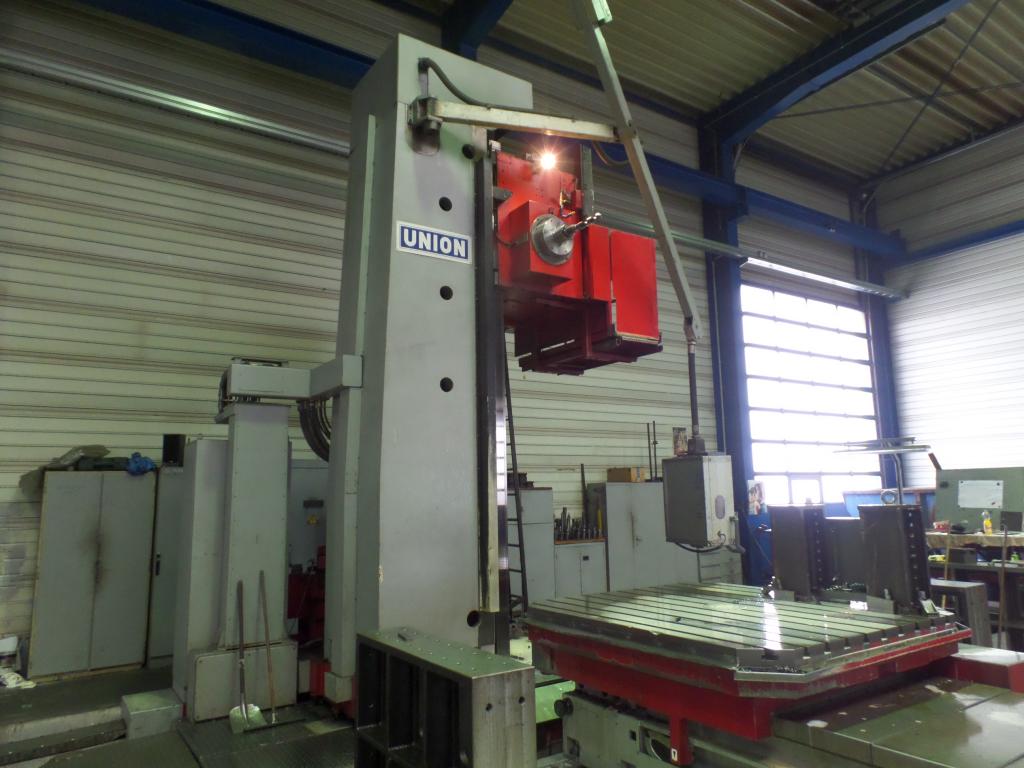

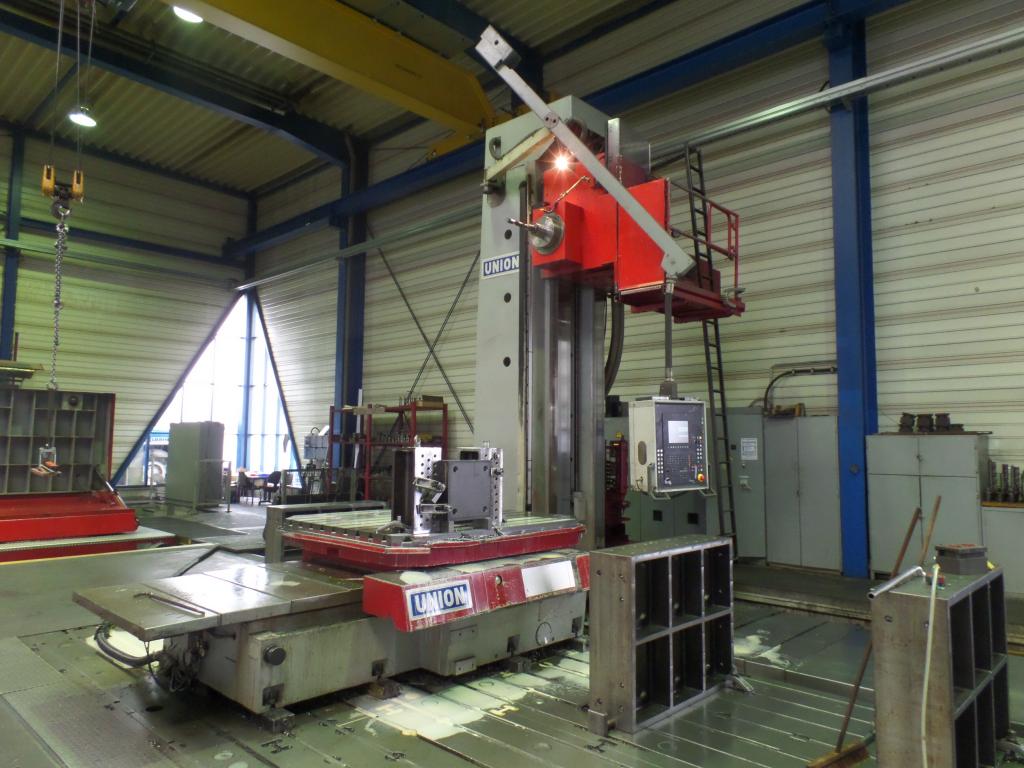

CNC- Horizontal Plattenbohrwerk für die Präzisionsbearbeitung von Großteilen
Verfahrwege
| X-Achse (Tisch längs): | 7.000 mm |
| Y-Achse (Spindelstock vertikal): | 3.000 mm |
| Z-Achse (Ständerverstellung): | 420 mm |
| W-Achse (Pinolenhub) | 770 mm |
Vorschübe
| max. Vorschubgeschwindigkeit (X,Y): | 5-5.000 mm/min |
| max. Vorschubgeschwindigkeit (Z) | 2-3.400 mm/min |
| max. Vorschubgeschwindigkeit (W) | 2-5.300 mm/min |
Bearbeitungseinheit
| Durchmesser Bohrpinole: | 130 mm |
| Werkzeugaufnahme: | SK 50 |
| Spindeldrehzahlen: | 6-1.200 min-1 |
| Leistung | 51 kW |
| max. Drehmoment | 3.150 Nm |
NC-Rundtisch Ti 1800
| Aufspannfläche: | 1.800 x 2.000 mm |
| max. Tischbelastung: | 12.500 kg |
| Positionierbarkeit B-Achse: | 360.000 x 0,001° |
| Verfahrweg Z2: | 1.250 mm |
Die Achse B ist als NC-Achse in die Steuerung eingebunden, die Achse Z2 ist als Positionierachse ausgeführt.

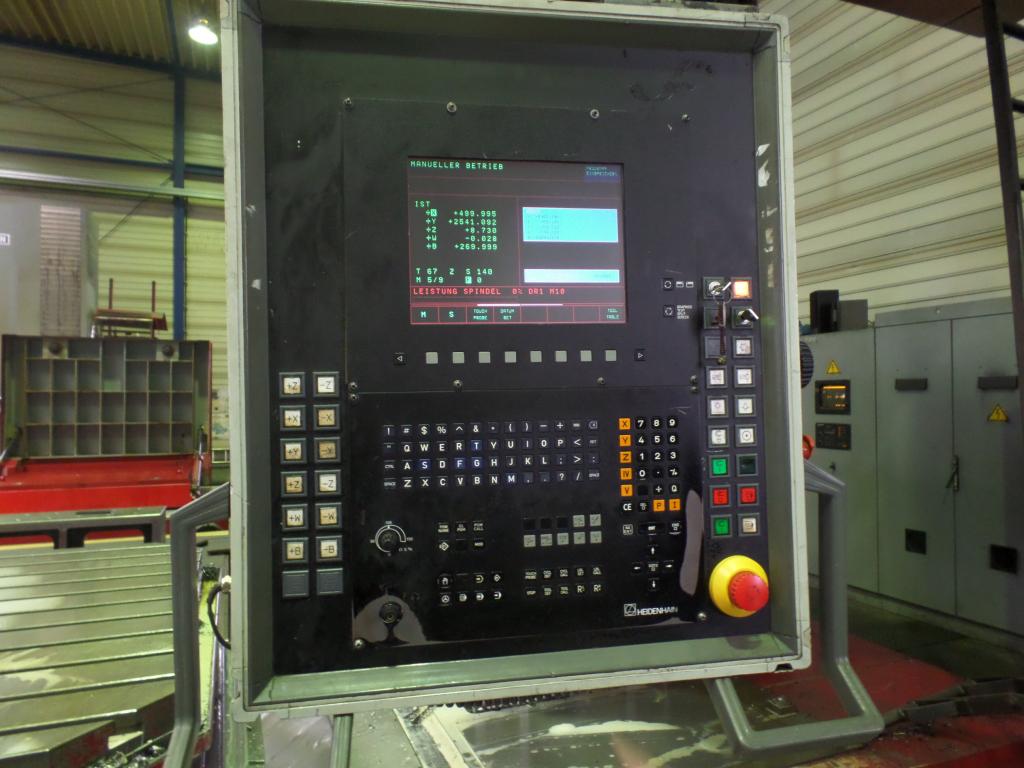

CNC-Steuerung
HEIDENHAIN TNC 415
Elektrische Ausrüstung
400 V, 50 Hz
Zubehör
NC-Rundisch Ti 1800, manueller Fräskopf
Nicht mitgeliefert werden:
Plattenfeld, Kühlmittelbehälter mit Pumpen, Späneförderer
