| Fabrikat: | SCHUETTE |
| Typ: | SC9-26 |
| Baujahr/Inbetriebnahme: | 2009/2010 |
| Steuerung: | SINUMERIK 840 D |
Angebotsdaten

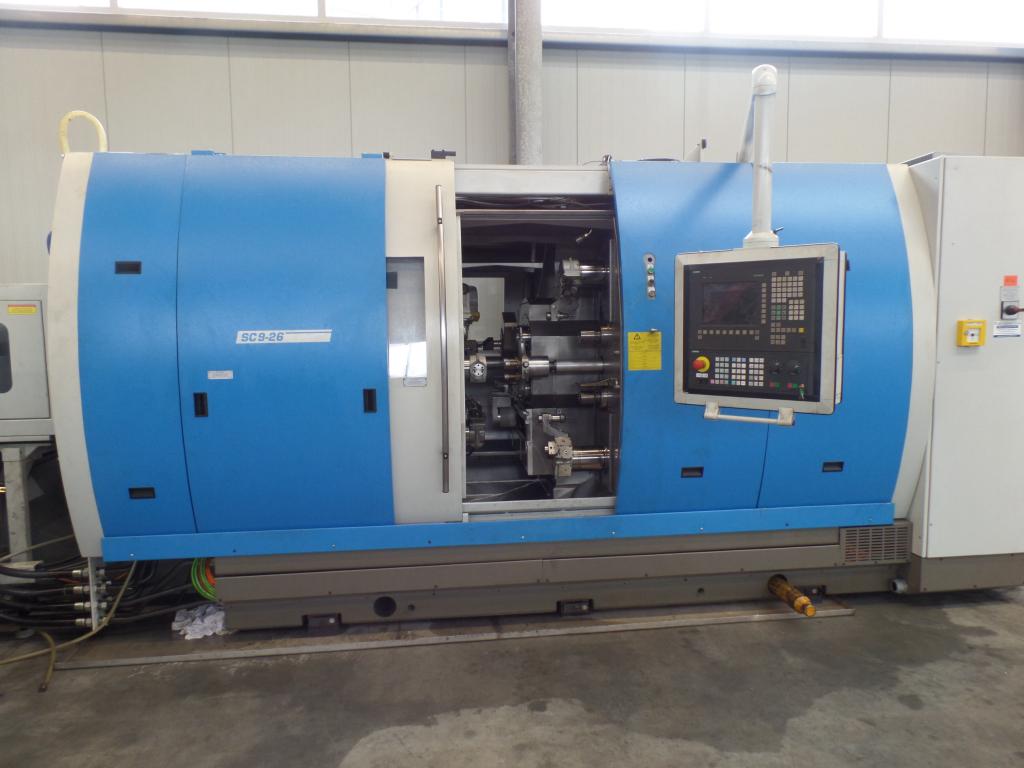

CNC-Mehrspindeldrehautomat
Werkstück
| max. Stangendurchmesser | 26 mm |

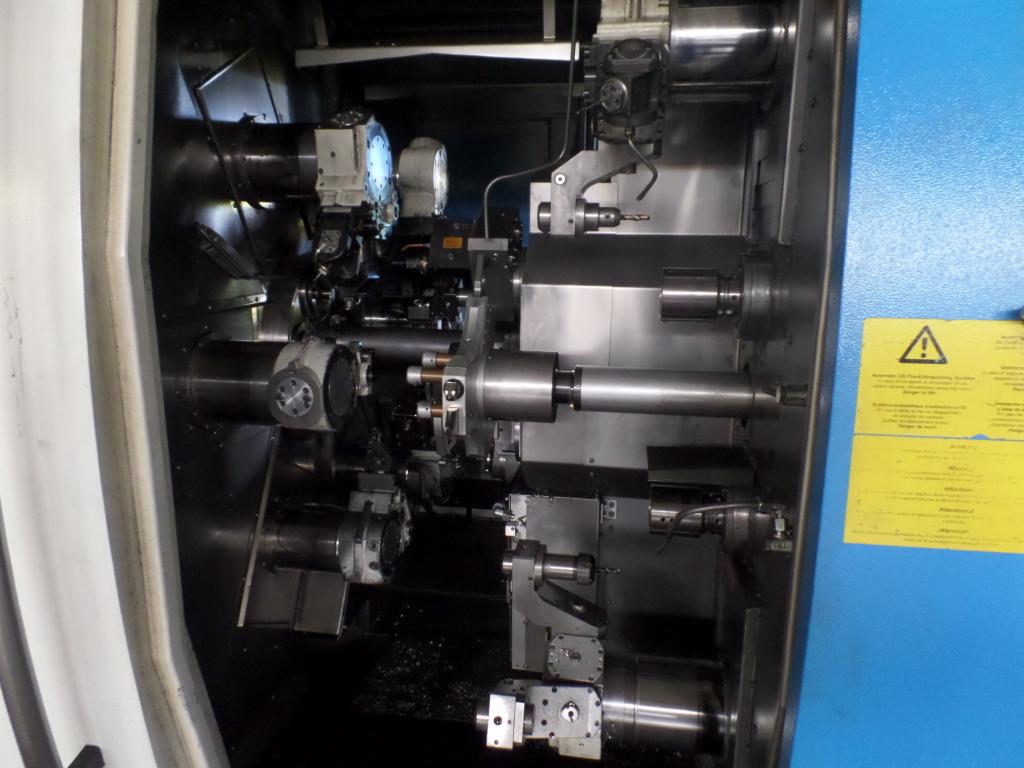

6 Hauptspindeln (unabhängige Motorspindeln)
| Nenndrehmoment | 18,5 Nm |
| max. Drehmoment | 50 Nm |
| max. Drehzahl | 7.000 min-1 |
1 Gegenspindel + 2 Spindeln für die Bearbeitung der 2te Werksückseite
| Nenndrehmoment | 15 Nm |
| max. Drehmoment | 30 Nm |
| max. Drehzahl | 10.000 min-1 |
| Z-Achsweg der Gegenspindel | 300 mm |
| Z-Achsgeschwindigkeit der Gegenspindel | 40 m/min |
| Gegenspindel | Lage VII |
| 2 Hautspindeln | Lage VIII und IX |
8 Bearbeitungseinheiten von quer, ausgeführt als x-z-Kreuzschlitten
| X-Achsweg | 70 mm (110 mm in VII und IX) |
| Z-Achsweg | 125 mm |
| Achsgeschwindigkeit, max. | 30 m/min |
| Vorschubkraft | 3.000 N |
5 Bearbeitungseinheiten von längs, ausgeführt als Z-Achsen
| Z-Achsweg | 300 mm |
| Z-Achsgeschwindigkeit, max. | 30 m/min |
| Vorschubkraft | 3.000 N |
CNC-Steuerung
SINUMERIK 840 D mit Doppel NCU zur Steuerung von bis zu 62 geregelten NC-Achsen

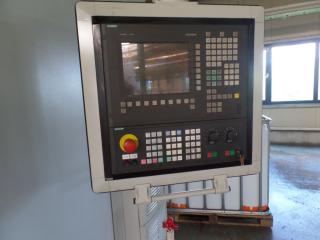

Bedienoberfläche PCU 50 in schwenkbaren Bediengehäuse mit Farb-LCD
Komfortable SCHÜTTE-Bedienoberfläche
Maße und Anschlussleistung
| Gewicht der Maschine | ca. 17.000 kg |
| Anschlussleistung Maschine incl. Peripherie | ca. 175 kVA |
Zubehör / Ausstattung

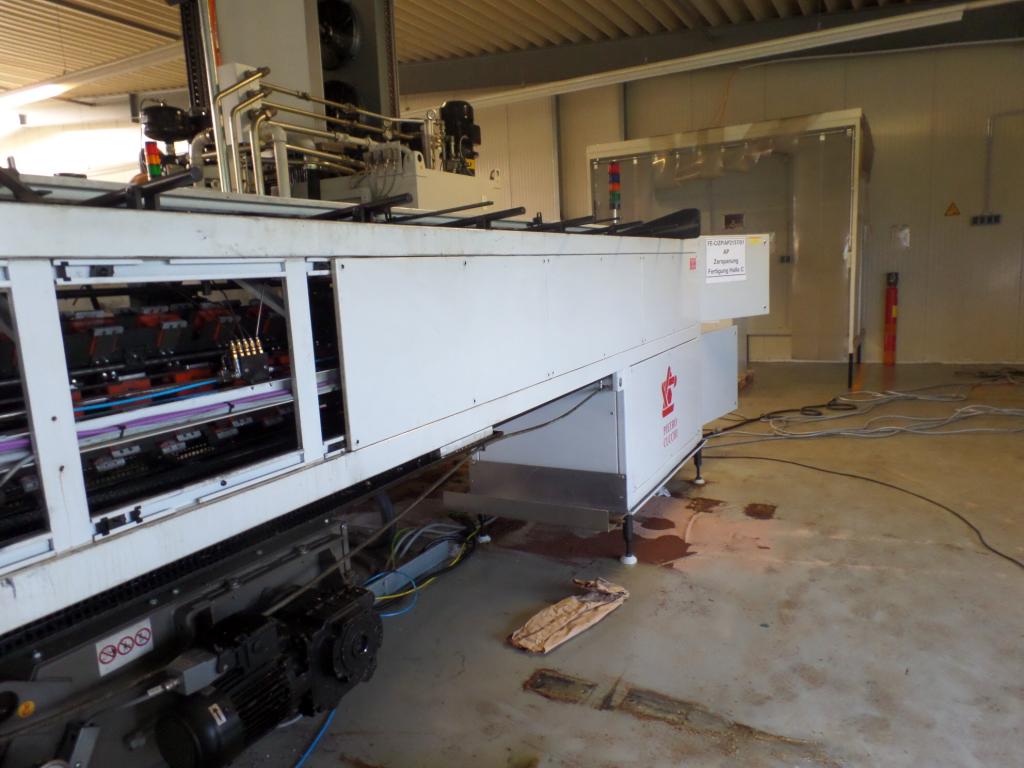

| - | Hydraulikaggregat mit Kühlung für Spindeln, Werkzeugantrieb und Hydrostatik |
| - | Vorbereitung der inneren Kühlmittelzufuhr für alle Bearbeitungseinheiten |
| - | Beschädigungsfreies und gerichtetes Abführen der Werkstücke mit einem Handlingsystem und einem 2-achsigen NC-Linienportal zur Bereitstellung der Werkstücke für einen externen Weiterransport |
| - | Entnahmeeinrichtung Fabr. ISEL, Typ Flatcom 20, SN Nr. 440652/1, incl. autarker Steuerung eingerichtet zur Endkontrolle von Werkstück „Injektorgehäuse“ |
| - | Maschinenkühlung mit Aktivkühler |
| - | Kühlmittelanlage Fabr. KNOLL komplett, mit Vollstomfilterung 3 Turbofilter 50 μm, 3.400 l Einfüllvolumen, 3 Pumpen – 180l/3bar – 78l/20bar – 37l/40bar, Kühlmittelkühler TRK 180, für Stangenvorschub aus der Maschine |
| - | Seitenlader Fabr. Cucchi, Typ Basic, Stangendurchmesser ab 8 mm, Stangenlänge 3,0 bis 4.0 m für Stangenvorschub aus der Maschine |
| - | Reststücksortiereinrichtung |
| - | elektrostatischer Filter EL-FI 2000, Fabr. W+W |
| - | Druckentlastungsklappen Fabr. Kraft und Bauer |
| - | CO² Feuerlöschanlage |
