| Fabrikat: | NAXOS-UNION |
| Typ: | PMB 310 |
| Baujahr: | 2008 |

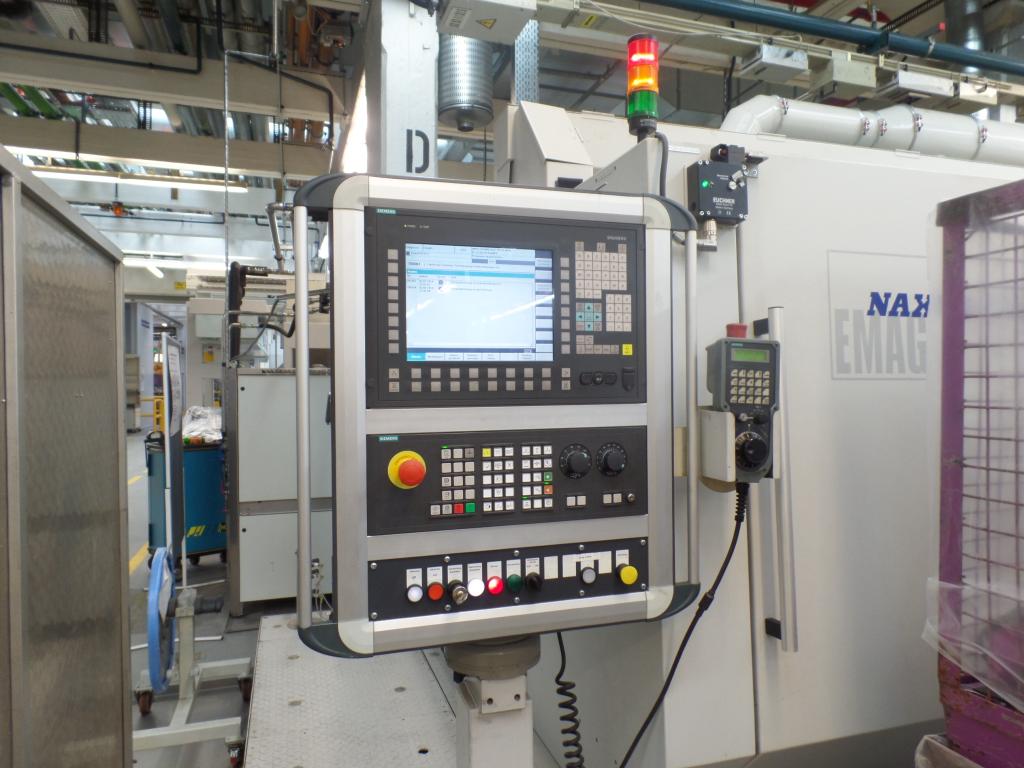

| Steuerung: | SINUMERIK 840 D Powerline |
Angebotsdaten

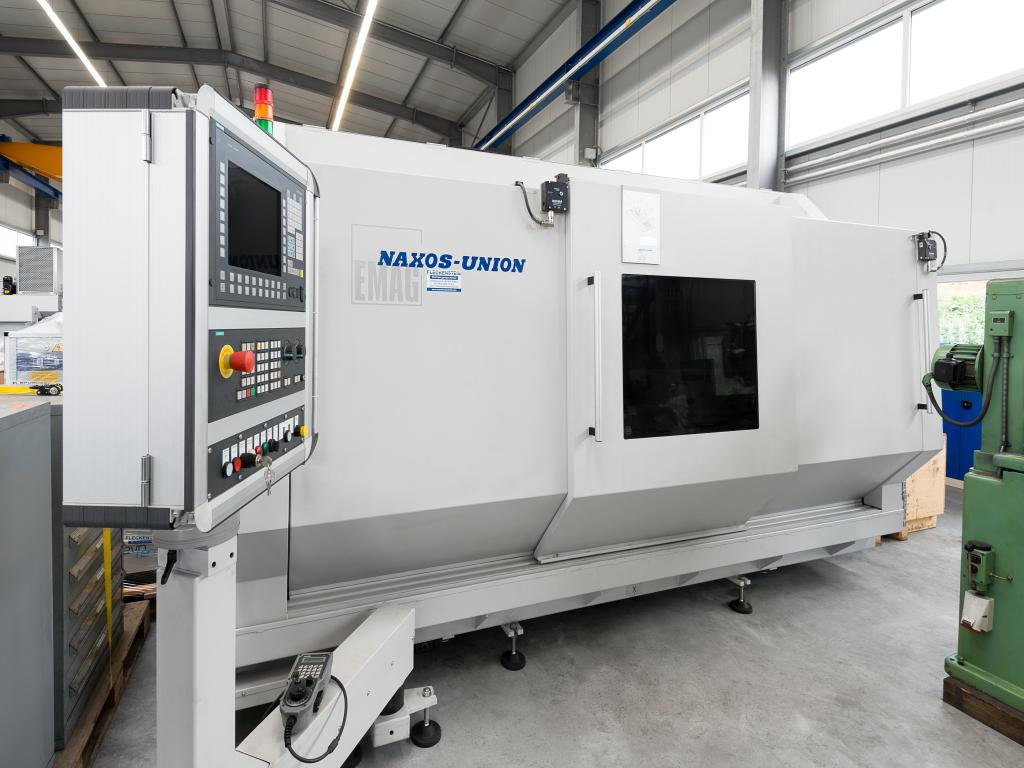

CNC-Kurbelwellenschleifmaschine
Komplett ausgestatte und TOP-gepflegte CNC – Kurbelwellenschleifmaschine
zum Schleifen von Mittel- und Hublager in einer Aufspannung mittels CBN
oder keramisch gebundenen Schleifscheiben.
Arbeitsbereich
| Schwingkreis Durchmesser d. Werkstücks max.: | 320 mm |
| Hubradius der Kurbelwelle, max.: | Radius Hublager + 47 mm |
| Werkstücklänge max. | 1.400 mm |
| Werkstückgewicht max. | 150 kg |
Schleifscheibenantrieb, -Abmessung
| Leistung Schleifscheibenantrieb: | 55 kW, Drehstrom-Asynchronmotor, flüssigkeitsgekühlt |
| Schleifscheiben-Umfangsgeschwindigkeit: | 125 m/s |
| Durchmesser: | 600 mm |
| Bohrung: | 132 mm |
| Breite, max.: | 50 mm |
Maschinendaten
| Schleifmitte über Unterkante Maschine: | 1.100 mm |
| Verfahrweg Schleifspindelstock X-Achse: | 400 mm |
| Verfahrweg Schleifspindelstock Z-Achse | 1.600 mm |

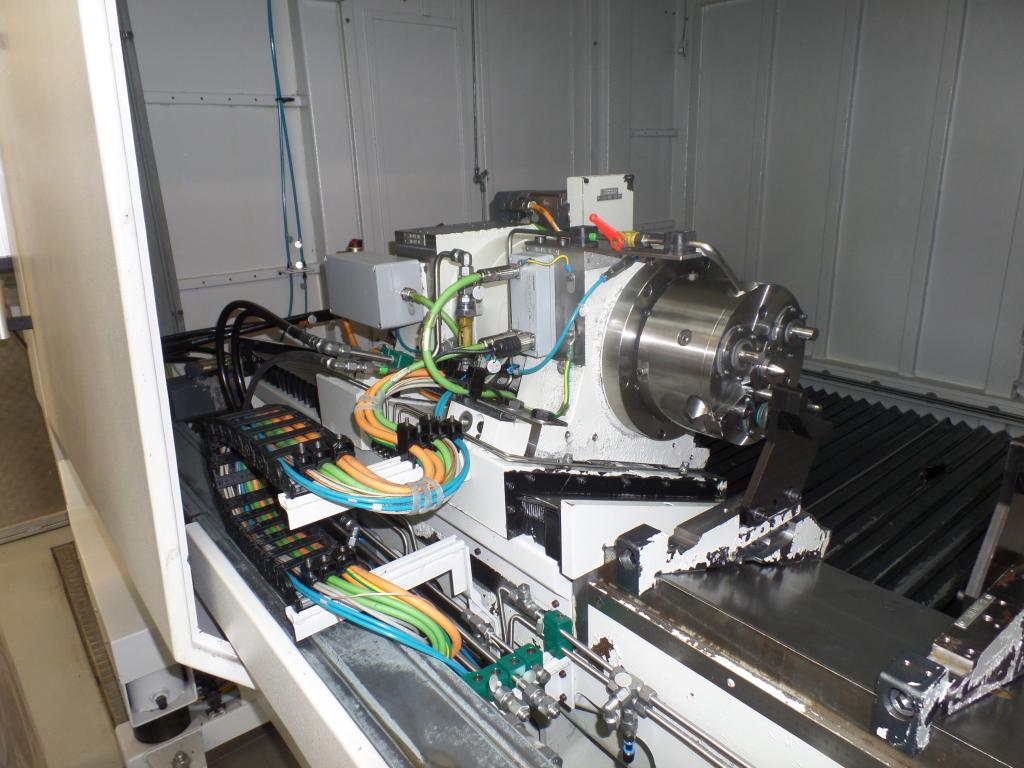

Werkstückantrieb
| Asynchron-Torquemotor, flüssigkeitsgekühlt: | |
| Drehmoment max.: | 102 Nm |
| Werkstückdrehzahl: | 0-300 min-1 |
Zustellmotor Schleifspindelstock (X-Achse)
| Synchron-Linearmotor, flüssigkeitsgekühlt: | |
| Dauerkraft: | ca. 3.100 N |
Querverstellung Schleifspindelstock (Z-Achse)
| Drehstrom - Servomotor: | |
| Drehmoment: | 42 Nm |
| Drehzahl: | 3.000 min-1 |
Abrichtrollenantrieb
| Drehstrom - Servomotor | |
| Dehmoment | ca. 3,0 Nm |
| Drehzahl am Werkzeug max. | 17.400 min-1 |
Lünetten
2 St. Lünetten Fabr. AROBOTECH, Typ. GR-1100V-SDG Custom, GC 12357A
Betriebsstunden
Betriebsstunden 9.318 h
Gewicht
Gewicht ca. 16.000 kg
Zubehör / Ausstattung
Komplett ausgestatte und TOP-gepflegte CNC – Kurbelwellenschleifmaschine zum Schleifen von Mittel- und Hublager in einer Aufspannung mittels CBN oder keramisch gebundenen Schleifscheiben.
