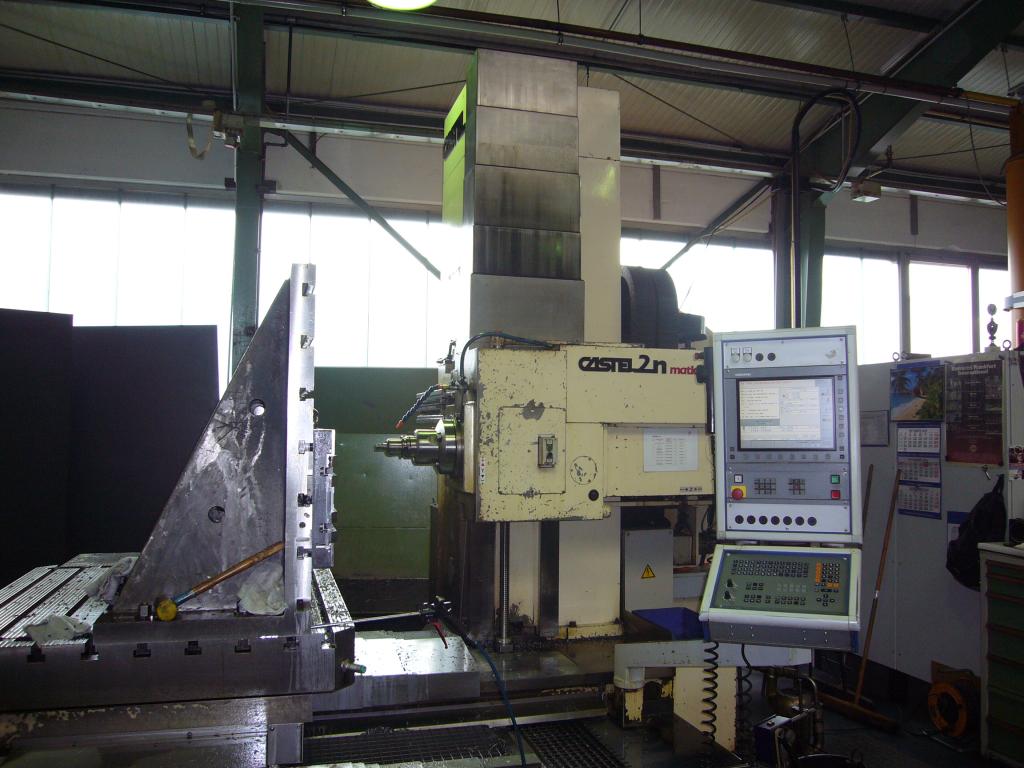

CNC-horizontale Bohr- und Fräsmaschine CASTEL 2N

<noscript></noscript>
Fabrikat: CASTEL
Typ: 2N
Baujahr: 1986/2005
Durchmesser Bohrpinole: 100 mm
Steuerung: HEIDENHAIN iTNC 530




Maschine ab Lager verfügbar

Angebotsdaten

grundüberholte, horizontale Bohr- und Fräsmaschine

NC-Rundtisch
Aufspannfläche: 1.100 x 1.300 mm
max. Tischbelastung: 3.000 mm
Positionierbarkeit: 360.000 x 0,001°

Verfahrwege, Vorschübe
X-Achse (Tisch längs): 2.000 mm
Y-Achse (Spindelstock vertikal) 1.500 mm
Z-Achse (Kreuztischverstellung) 1.000 mm
W-Achse (Pinolenhub) 500 mm

max. Vorschubgeschwindigkeit (X,Y,Z,W) 1-5.000 mm/min
Eilgang (X,Y,Z,W) 8.000 mm/min

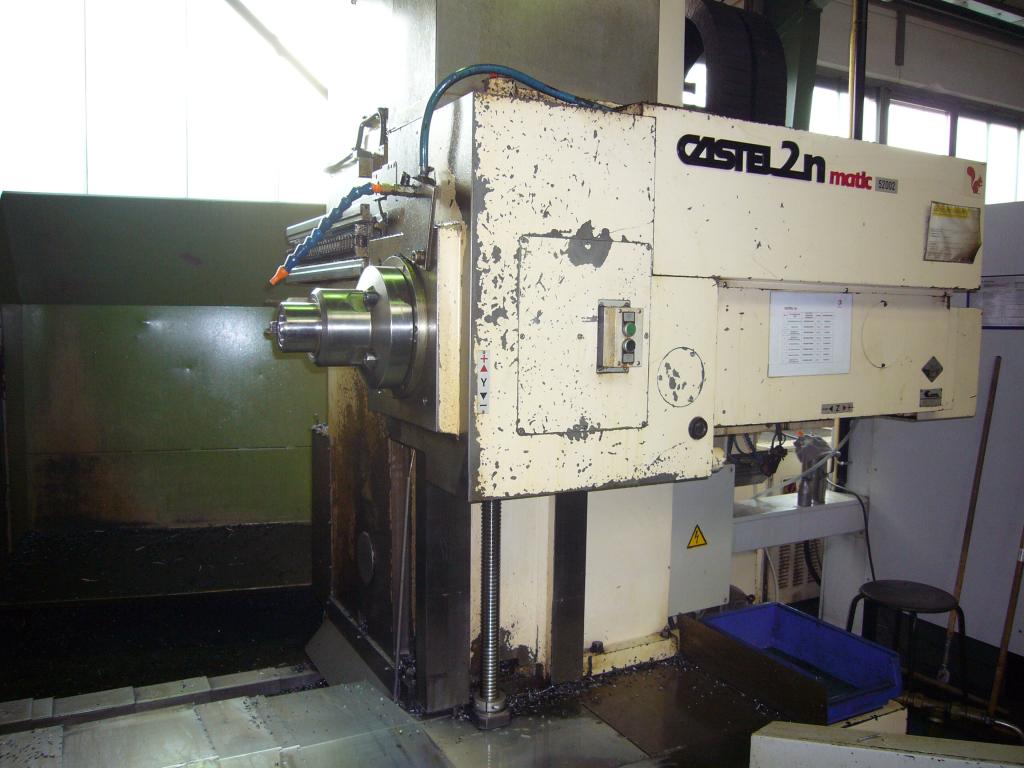

Bearbeitungseinheit
Durchmesser Bohrpinole: 100 mm
Werkzeugaufnahme: MAS BT 50
Spindeldrehzahlen: 1-2.000 min-1
Leistung 15 kW

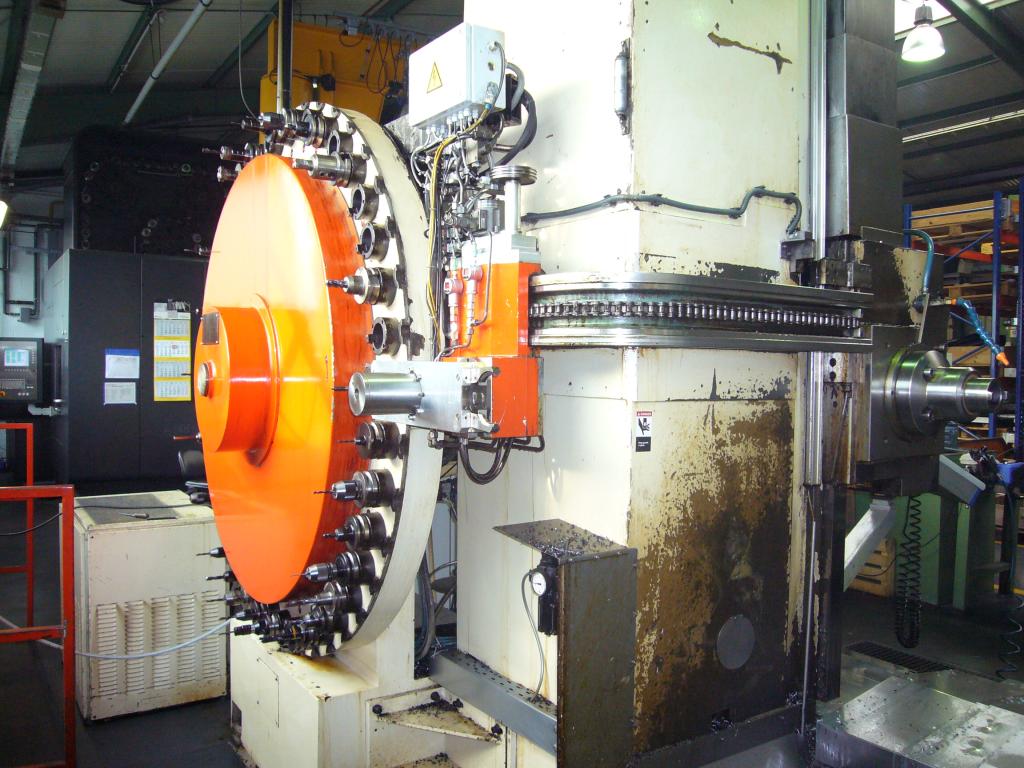

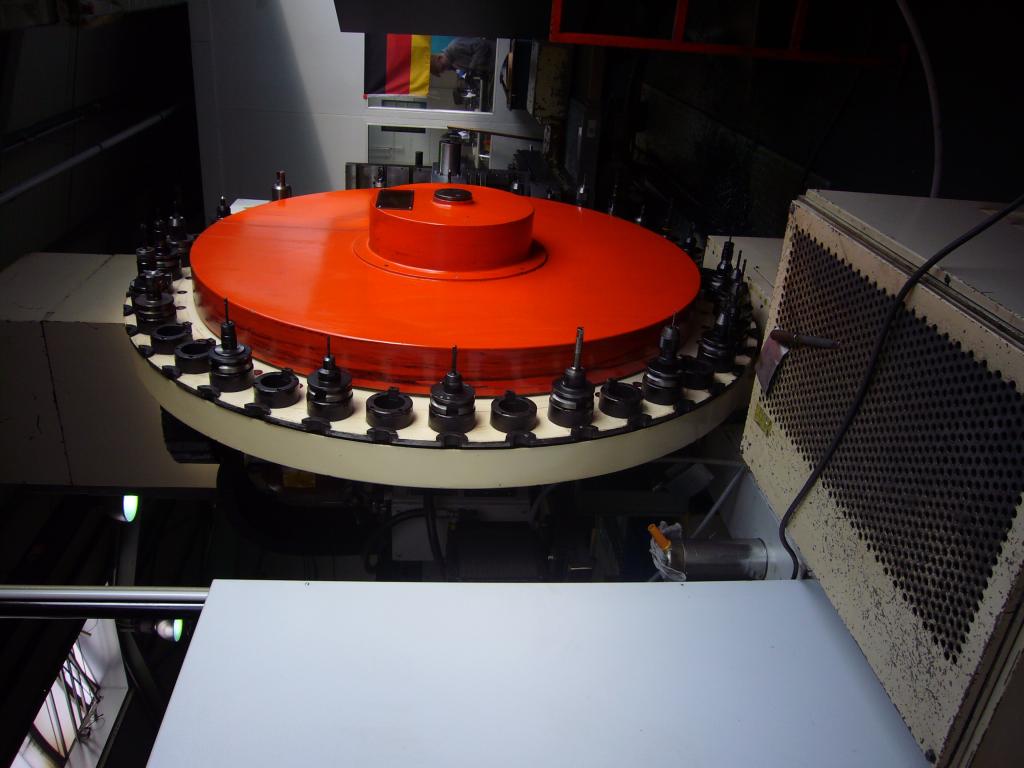

Werkzeugmagazin
Magazintyp Tellermagazin
Anzahl der Wkz.-Plätze:  40






CNC-Steuerung

HEIDENHAIN iTNC 530

Gewicht

ca. 14.000 kg

Zubehör

Elektronisches Handrad, Kühlmittelanlage, ohne Maschineneinhausung

Die Maschine wurde in 2005 auf HEIDENHAIN iTNC530 umgerüstet.

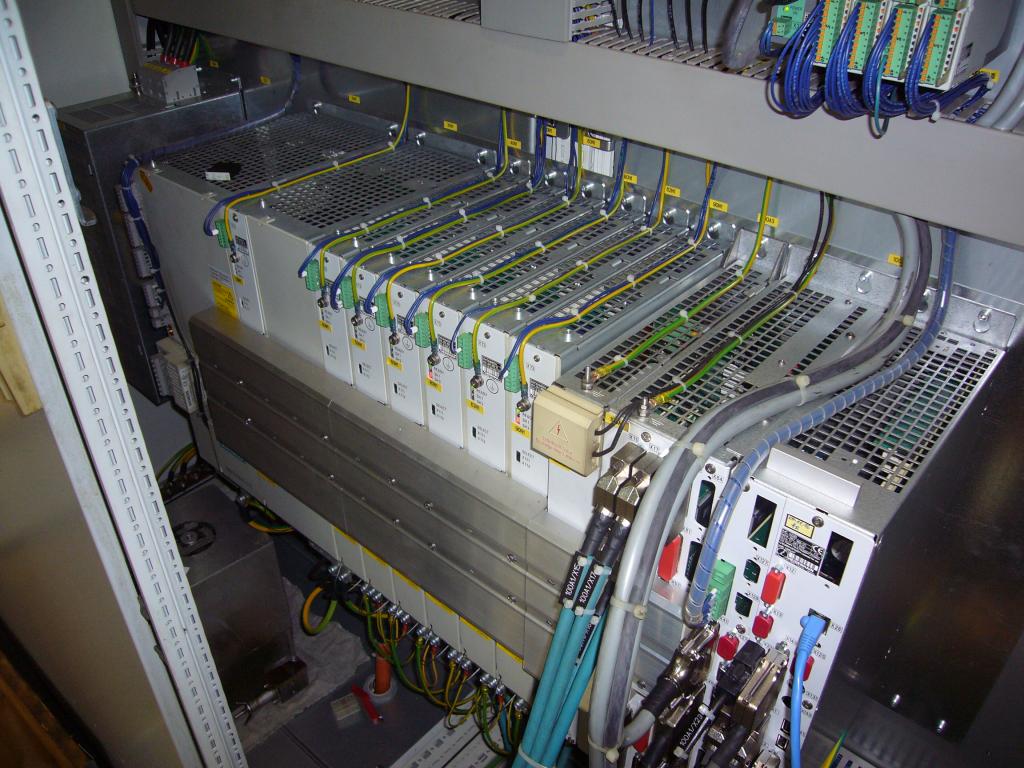

Erneuert wurden die Achsantriebe, Hauptspindelmotor, neuer Schaltschrank, neue Messsysteme.
