| Fabrikat: | RAVENSBURG |
| Typ: | KL1-1100 CNC |
| Baujahr: | 1989 |
| Steuerung: | SINUMERIK 850 T |
Angebotsdaten
CNC-Flachbett-Drehmaschine
Arbeitsbereiche
| Drehdruchmesser über Bett/Planschlitten | 1.500 / 1.200 mm |
| Drehlänge/Spitzenweite | 8.000 mm |
| Verstellung Planschieber | 700 mm |
| Werkstückgewicht zwischen den Spitzen | 10.000 kg |
| Werkstückgewicht fliegend | 2.500 kg |
Hauptspindel
| Spindelkopf nach DIN 55026 Form B | Gr. 20 |
| Spindeldurchmesser im vorderen Lager | 241 mm |
| Spindelbohrung | 150 mm x 650 mm tief |
| Drehzahlbereich gesamt | 2-600 min-1 |
| Antriebsleistung | 69 kW |
| Drehzahlbereich Getriebestufe 1 | 2-150 min-1 |
| Drehzahlbereich Getriebestufe 2 | 9-600 min-1 |
| Drehmoment max. an der Hauptspindel | 18.000 Nm |
| C-Achse stufenloses positionieren der Hauptspindel |
Vorschubantriebe
| Vorschubbereich längs/plan | 0,05-50 mm/U |
| Eilgang längs/plan max. | 5.000 mm |
| Gewindesteigung | 0,1-2.000 mm/U |

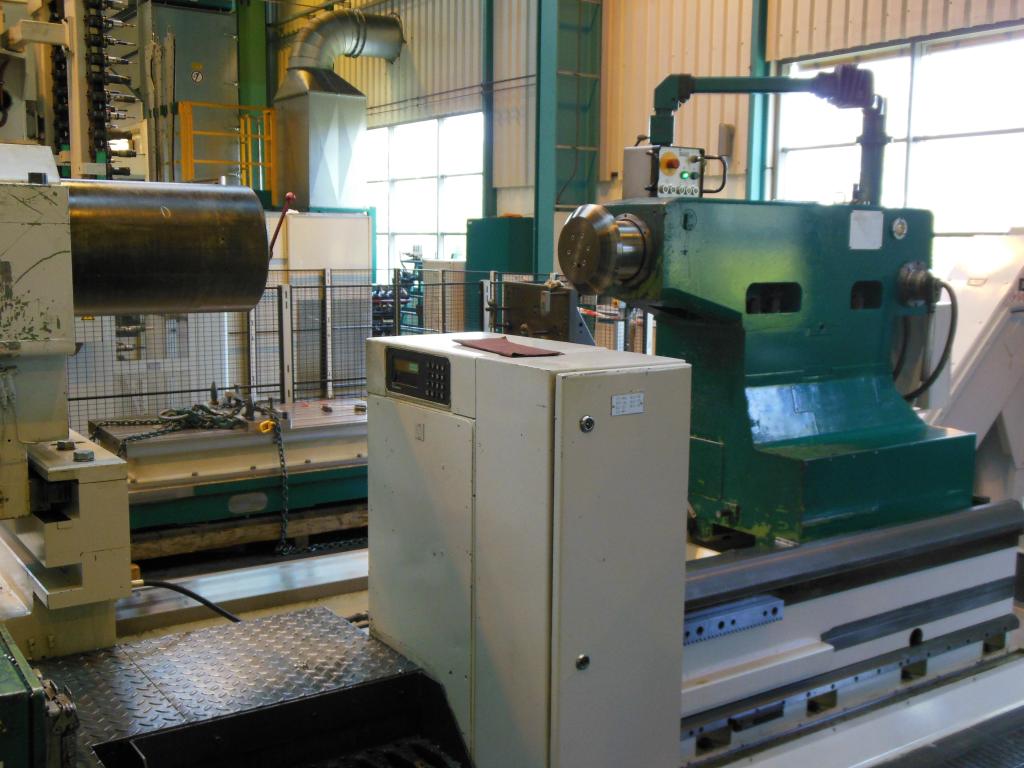

Reitstock
| Pinolendurchmesser | 200 mm |
| Pinolenhub | 300 mm |
| Pinolenaufnahme | DIN 55026 Größe 5 |
| Reitstockverschiebung motorisch über die CNC | 2.000 mm/min |
Kopfrevolver
| Schwenkbereich | 4x90° |
| Werkzeughalter | DIN 69881 - Nenngröße 140 |
| Hauptschnittkraft bei radialer Werkzeugausladung von 440 mm = 80.000 N | |
| Zusätzlich manuell stufenlos schwenkbar ! | |

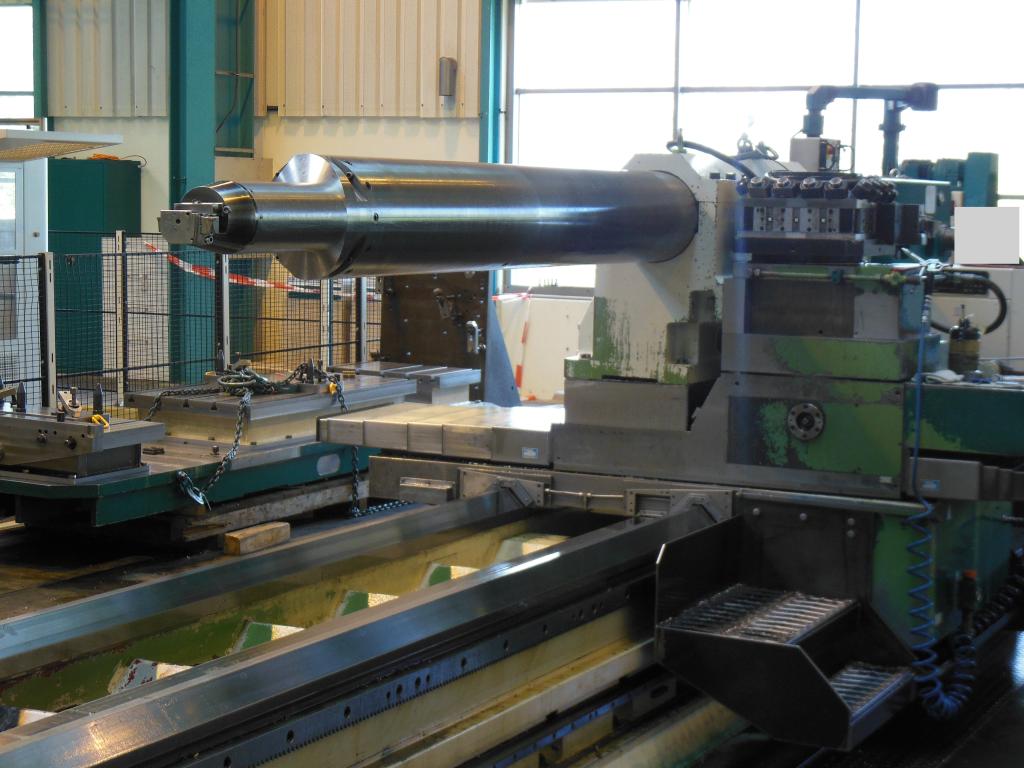

Bohrbock
| Bohrstangendurchmesser + Länge | Ø 300 x 3.100 mm |
| Werkzeugaufnahme | SANDVIK BT 32 |
Abmessung, Gewicht
| Länge x Breite x Höhe | ca. 12,5 x 4,0 x 3,5 m |
| Gewicht | ca. 30.500 kg |
Ausstattung, Zubehör

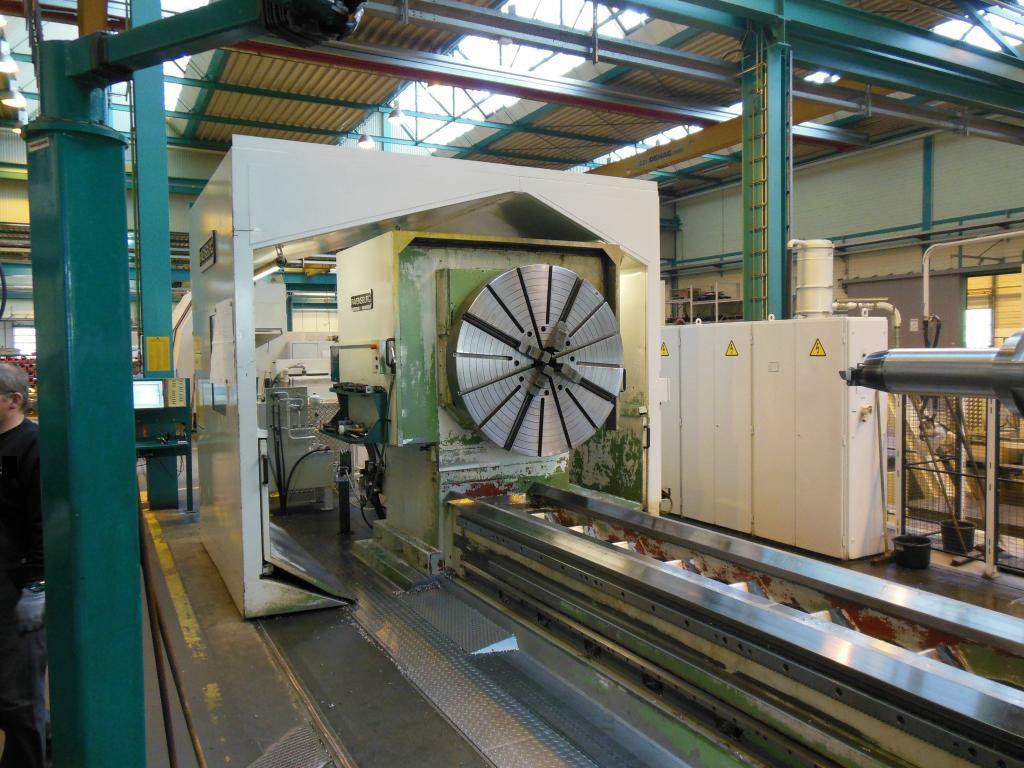

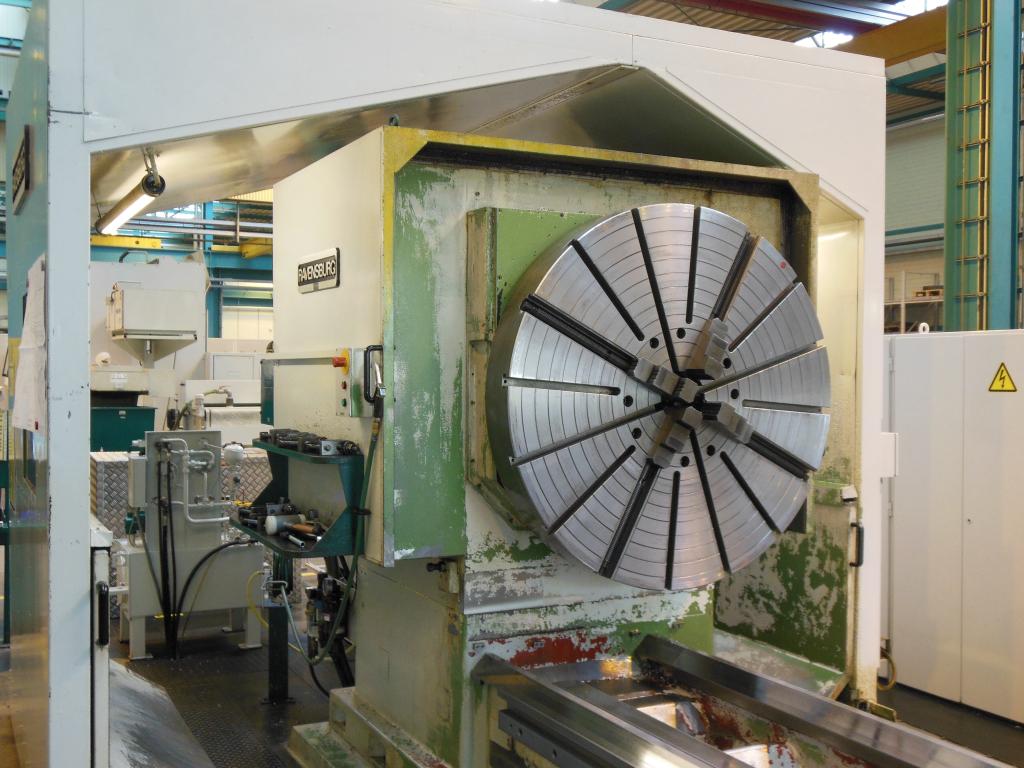

| Planscheibe ∅ 1.250 mm, Kühlmitteleinrichtung 1.200 l, Späneförderer |
|
div. Werkzeugaufnahmen, Bohrbock mit Bohrstange ∅ 300 x 3.100 mm |
|
C-Achse, Maschine vorbereitet für den Einsatz einer Bohreinheit, |
|
Kraft-Spanneinrichtung, es wird keine Lünette mitgeliefert - diese muss |
|
ggf. neu angeschafft werden. |
