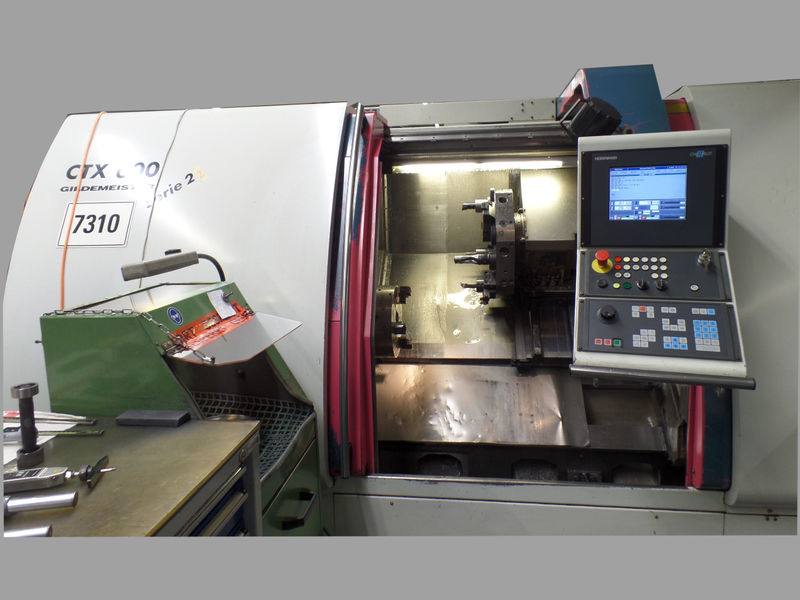

gebrauchte CNC Drehmaschine GILDEMEISTER CTX 600 Serie 2
| Fabrikat: |
GILDEMEISTER |
| Typ: |
CTX 600 Serie 2 |
| Baujahr: |
1999 |
| Steuerung: |

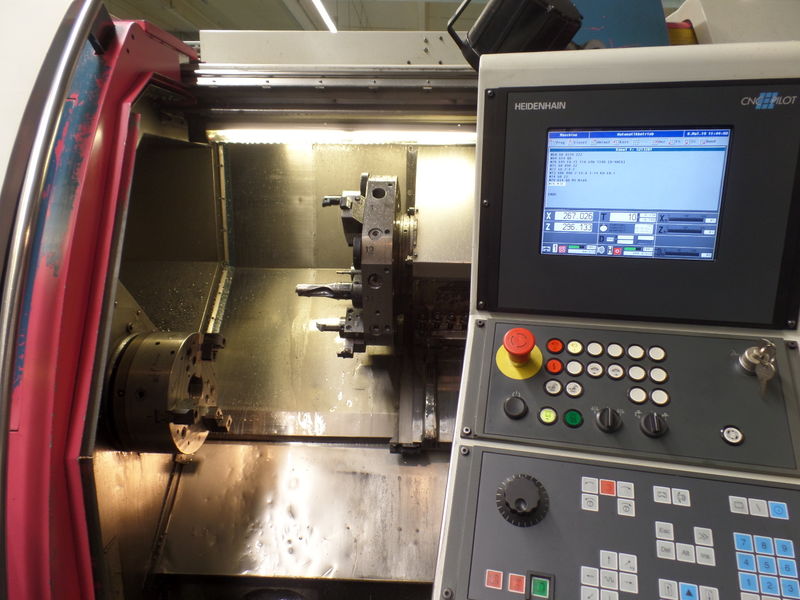

HEIDENHAIN CNC Pilot |
Technische Ausstattung/Merkmale
| Arbeitsbereich: |
|
| Umlaufdurchmesser ü. Führungsabdeckung |
680 mm |
| Umlaufdurchmesser ü. Planschlitten |
455 mm |
| Planweg (X-Achse) |
320 mm |
| Längsweg (Z-Achse) |
1.097 mm |
| max. Drehlänge |
1.000 mm |
| Werkzeugrevolver: |
|
| Anzahl Plätze |
12 St. |
| Aufnahme |
VDI 50 DIN 698800 |
| angetriebene Werkzeuge |
Nein |
| Spindelstock: |
|
| Spindelkopf Ø |
220h5 mm Flachflansch |
| Lagerdurchmesser vorne |
140 mm |
| Spindelbohrung |
107 mm |
| max. Futterdurchmesser |
315/400 mm |
| Antriebsleistung, 100% ED |
30 kW |
| max. Drehmoment |
650/2.000 Nm |
| Spindeldrehzahlbereich |
4-2.800 min-1 |
| Vorschübe: |
|
| Planschlitten (X-Achse) |
5.000 mm/min |
| Längsschlitten (Z-Achse) |
5.000 mm/min |
| Eilgang X-Achse |
24 m/min |
| Eilgang Z-Achse |
30 m/min |
| max. Vorschubkraft X-Achse |
8 kN |
| max. Vorschubkraft Z-Achse |
15 kN |
| Reitstock: |
|
| Pinolendurchmesser |
120 mm |
| Pinolenhub |
120 mm |
| Kegelaufnahme |
MK 5 |
| Abmessungen und Gewicht: |
|
| Maschinenabmessungen L x B x H ca. |
5560 x 2400 x 2130 mm |
| Maschinengewicht ca. |
8.700 kg |
| Ausstattung, Zubehör |
|
CNC Drehmaschine zur Drehbearbeitung von Futter- und Wellenteilen
- mit programmgesteuertem, verfahrbarem Reitstock

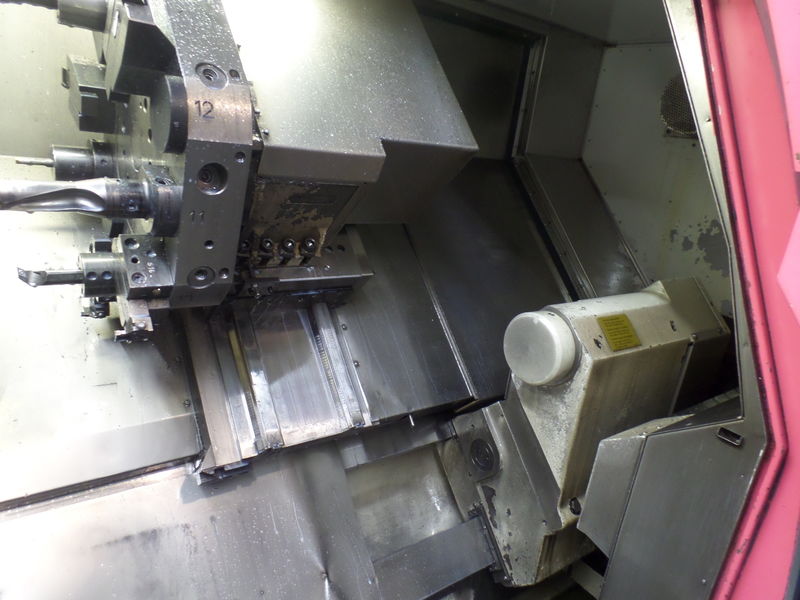

- 12-fach Werkzeugrevolver VDI 50
- Späneförderer
- 1 St. 3-Backen-Kraftspannfutter Schunk ROTA-NC 315-86
- Ölnebelabsaugung
- Kühlmittelanlage (in Späneförderer integriert)
|
