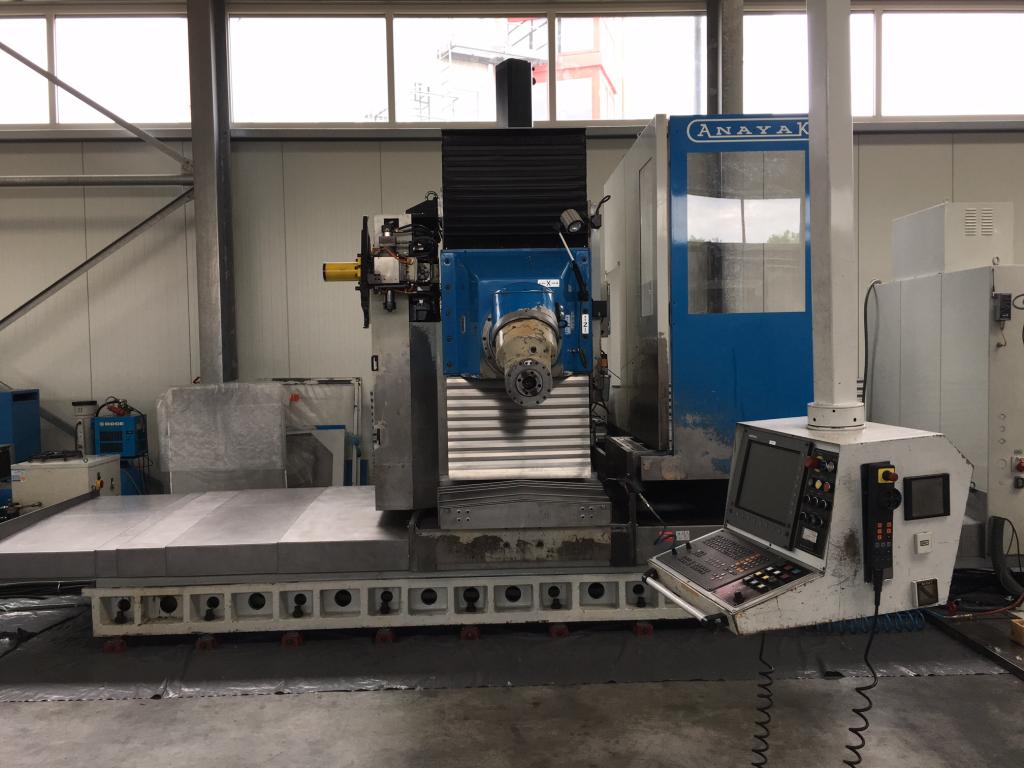

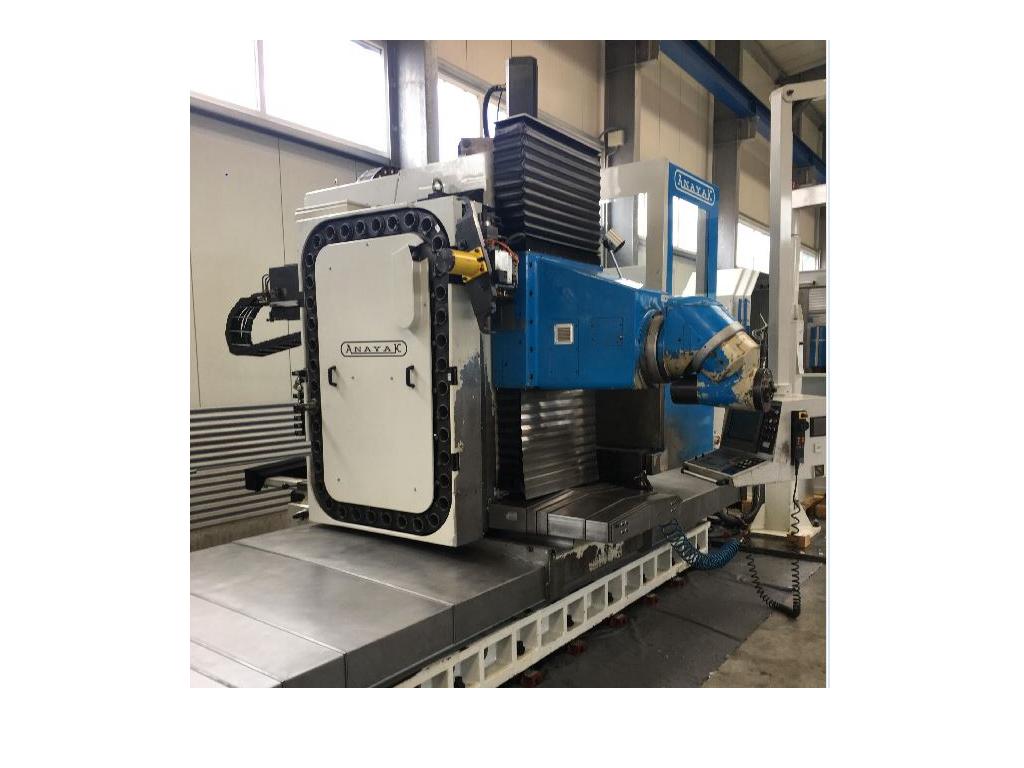

CNC-Bettfraesmaschine ANAYAK HVM 3300

Fabrikat: ANAYAK
Typ: HVM 3300
Baujahr: 1998
Verfahrwege X-Y-Z  2.700 x 1.200 x 1.000 mm
Steuerung: HEIDENHAIN TNC 426



Ab Lager unter Strom

Angebotsdaten

CNC-Bettfräsmaschine



Vorschübe
Arbeitsvorschübe alle Achsen 2-10.000 mm/min
Eilgang alle Achsen 10.000 mm/min




Werkstücktisch
Abmessung 3.300 x 1.000 mm
max. Tischbelastung 5 to./m2

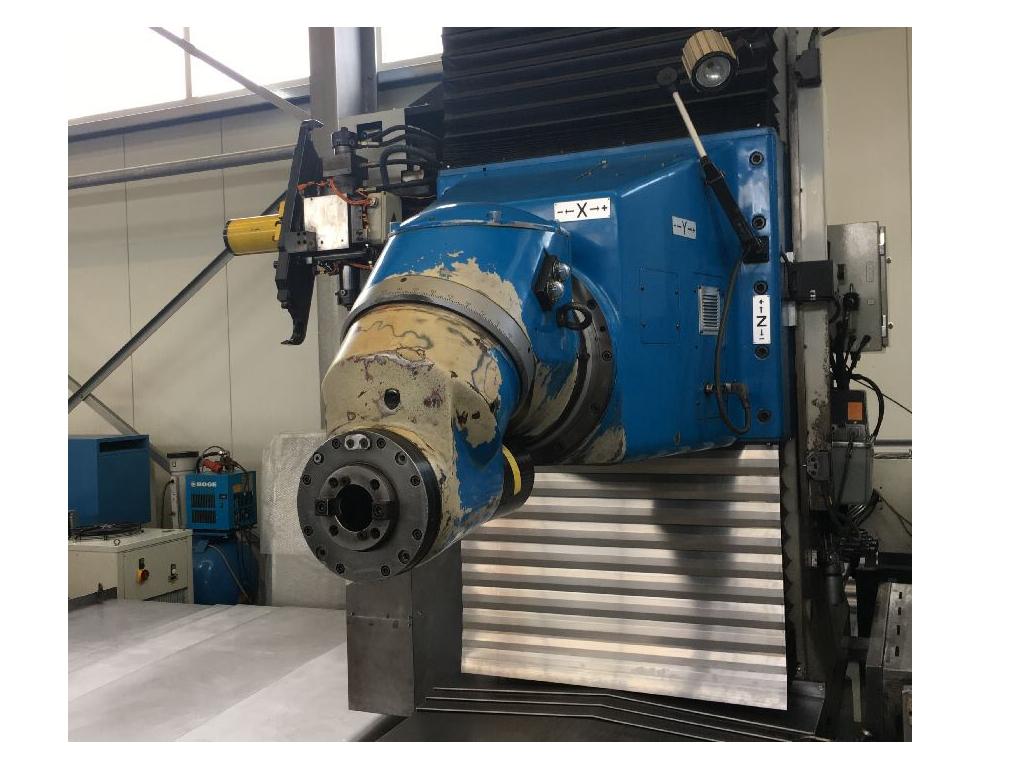

Frässpindel
Werkzeugaufnahme ISO 50, DIN 69871
Anzugbolzen DIN 69872 Form A
min./max. Spindeldrehzahl 20-4.000 min-1
Leistung 30 kW
Autom. Fräskopfindexierung 2,5° in beiden Fräskopfachsen

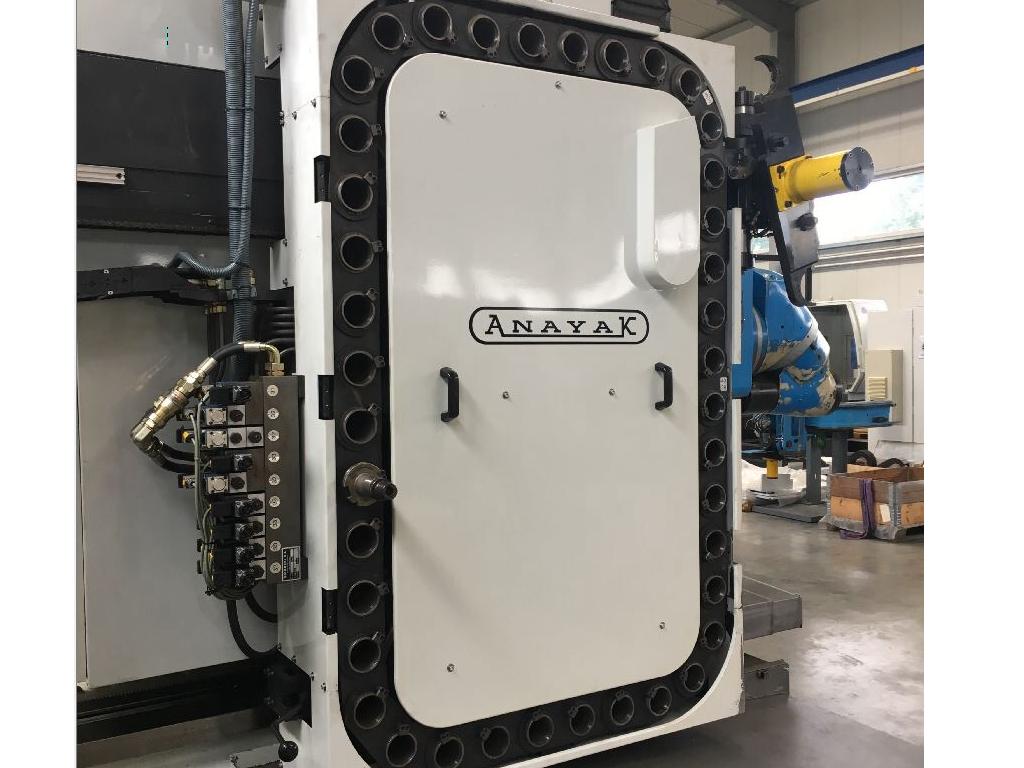

Werkzeugwechsler
Anzahl der Werkzeugplätze 40
max. Werkzeugdurchmesser 115 mm
bei freien Nebenplätzen 200 mm
max. Werkzeuglänge 350 mm
max. Werkzeuggewicht 25 kg
Werkzeugwechsel nur in horizontaler Spindellage

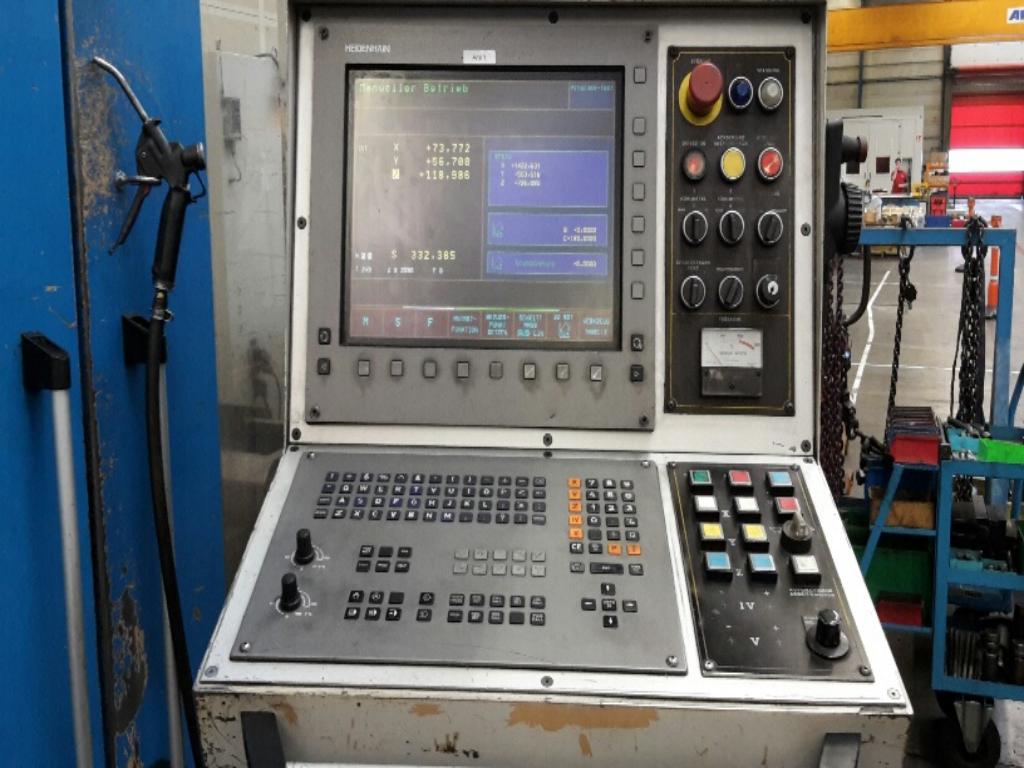

Steuerung

HEIDENHAIN TNC 426




Zubehör / Ausstattung
Kühlmittelanlage mit Späneförderer, automatischer Fräskopf indexierbar in beiden Ebenen,
Ölkühlaggregat zur Kühlung des Hauptspindelgetriebes, 40-fach Werkzeugwechsler,
elektr. Handrad, Bedienpanel schwenkbar.
