| Fabrikat: | SORALUCE |
| Typ: | TR 35 |
| Baujahr: | 2002 |
| Verfahrwege X-Y-Z | 3.500 x 1.200 x 1.600 mm |
| Steuerung: | HEIDENHAIN TNC 430 M |
Angebotsdaten

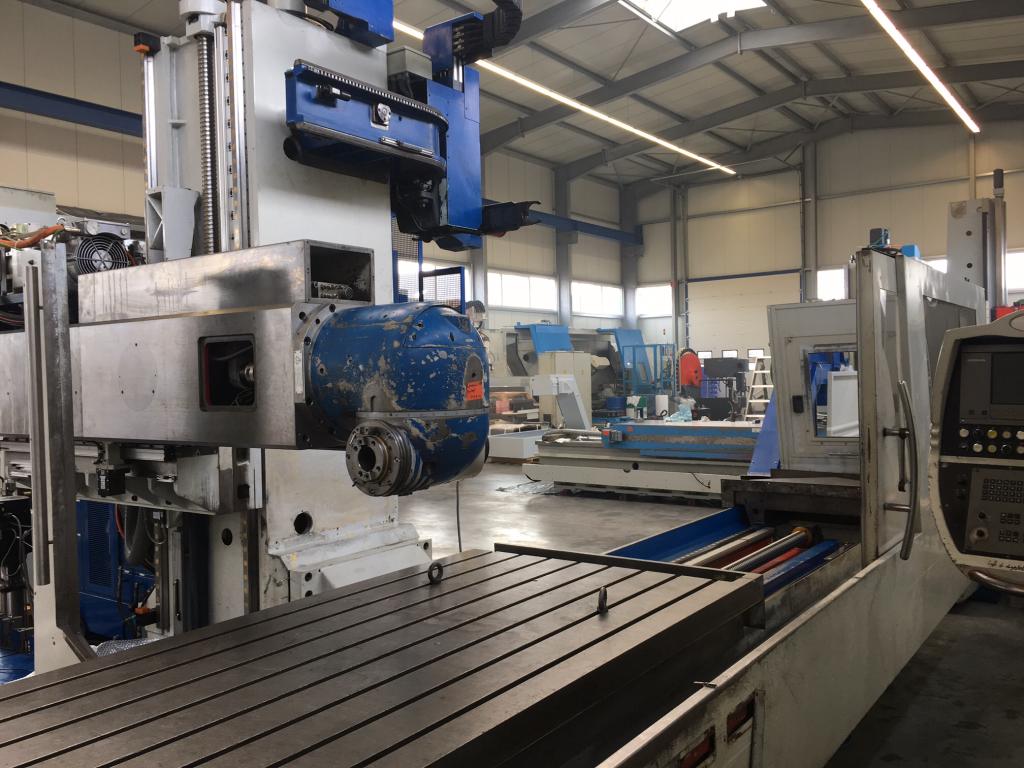

CNC-Bettfräsmaschine
Verfahrwege
| X-Achse | 3.500 mm |
| Y-Achse (quer) | 1.200 mm |
| Z-Achse (vertikal) | 1.600 mm |
Vorschübe
| Arbeitsvorschübe alle Achsen | 2-12.000 mm/min |
| Eilgang alle Achsen | 15.000 mm/min |
Werkstücktisch
| Abmessung | 3.860 x 1.200 mm |
| max. Tischbelastung | 10.500 kg |

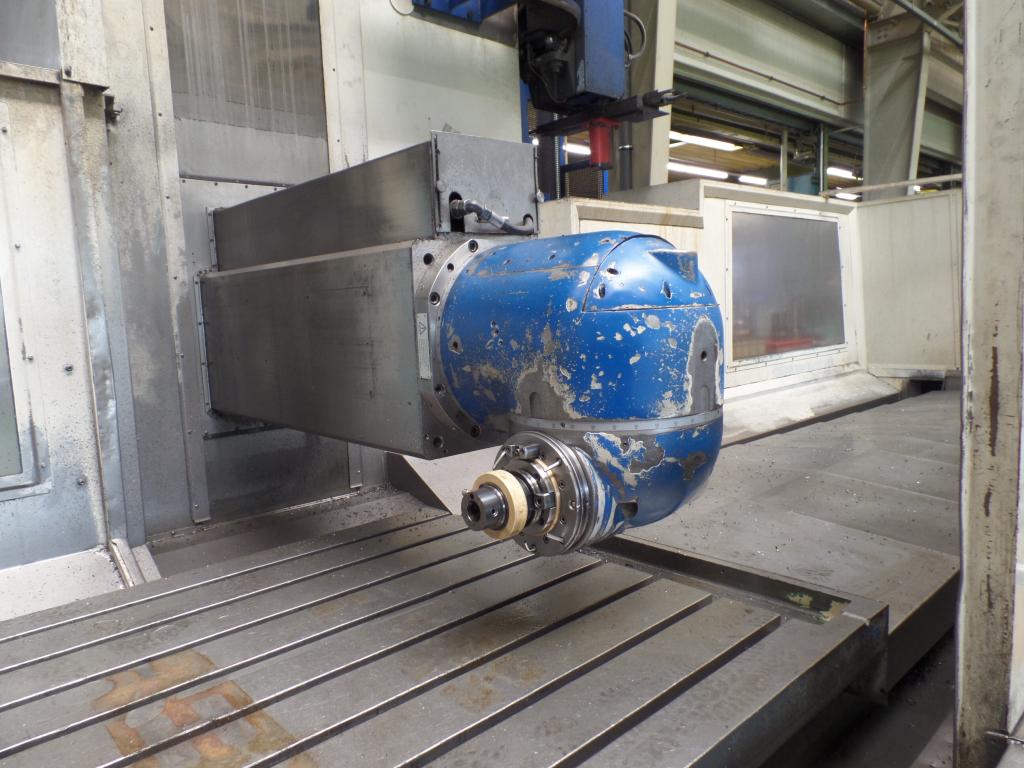

Orthogonaler Fräskopf
| Werkzeugaufnahme | ISO 50, DIN 69871 A |
| Anzugbolzen | DIN 69872 Form A |
| min./max. Spindeldrehzahl | 20-4.000 min-1 |
| Leistung S1-Betrieb | 28 kW |
| Drehmoment bei 28 kW/S1 | 800 Nm |
| Getriebestufen | 2 (ZF-Getriebe) |
| autom. Fräskopfindexierung | 1° in beiden Kopfachsen |
| (360° hintere Ebene, 210° vordere Ebene) | |
| autom. Werkzeugspannung | Spannkraft 15.000 N |
Werkzeugwechsler
| Anzahl der Werkzeugplätze | 30 |
| max. Werkzeugdurchmesser | 115 mm |
| bei freien Nebenplätzen | 200 mm |
| max. Werkzeuglänge | 350 mm |
| max. Werkzeuggewicht | 20 kg |
| Werkzeugwechselpositionen | horizontal/vertikal |

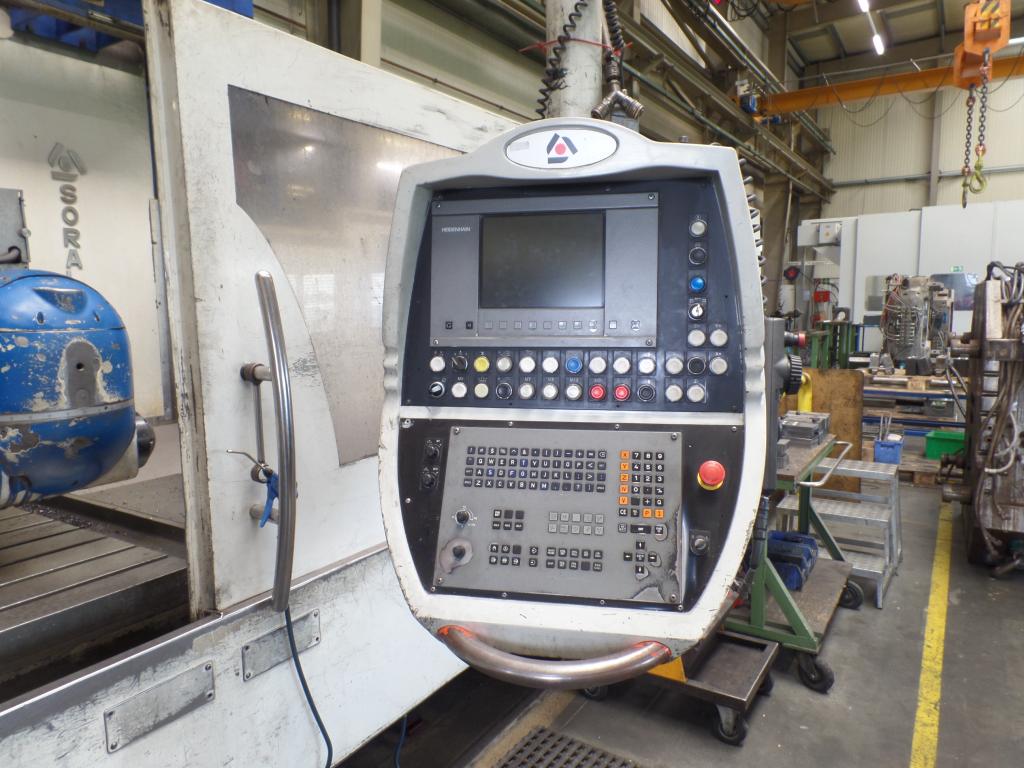

Steuerung
HEIDENHAIN TNC 430 M
Abmessung, Gewicht
| Elektr. Anschlusswert | 400 V, 50 Hz |
| Abmessung L x B x H | 7.950 x 4.615 x 3.948 mm |
| Gewicht | ca. 23 to. |
Zubehör / Ausstattung
| Kühlmittelanlage mit Späneförderer (Auswurf rechts), Anschlussadapter mit Innenkühlung, Orthogonaler Fräskopf 1° indexierbar in beiden Ebenen, Ölkühlaggregat zur Kühlung des Hauptspindelgetriebes, 3-D Wärmekompensation, elektr. Handrad, Messtaster M & H. |
