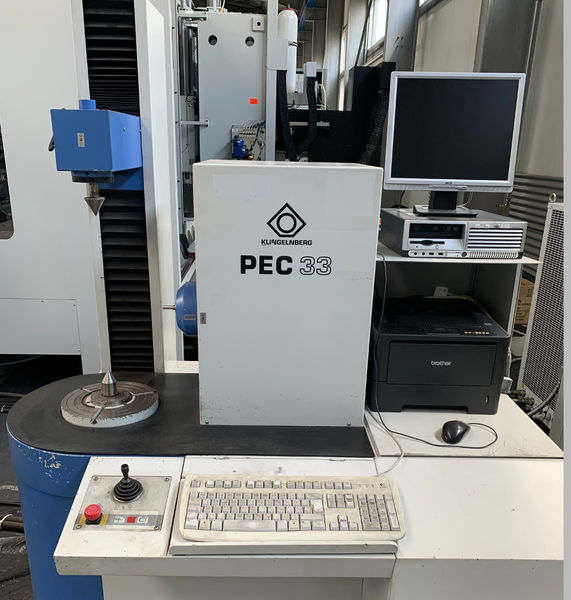

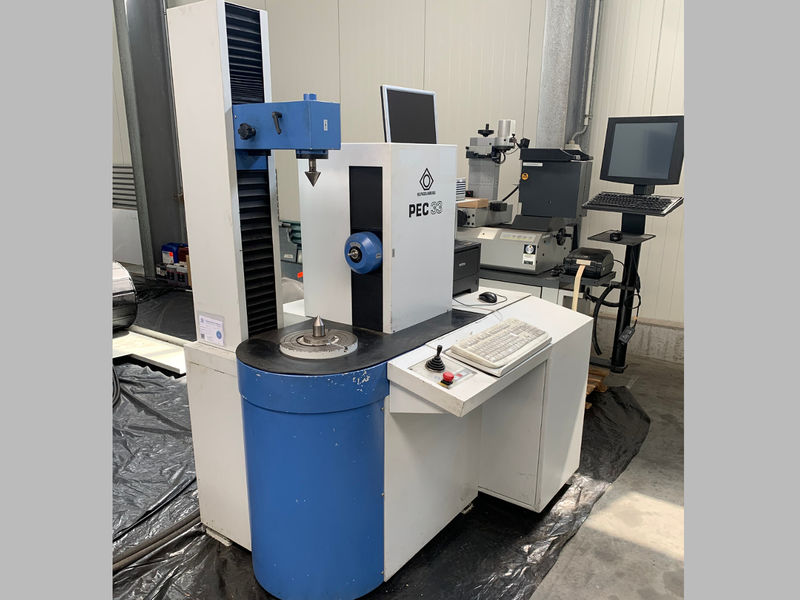

Gebrauchtes CNC Verzahnungs-Messzentrum KLINGELNBERG PEC 33

Banner: neue Maschine

Details

Fabrikat:KLINGELNBERG
Typ:PEC 33
Baujahr:1996

Haben Sie noch fragen?

Kontaktieren Sie uns unter

Ausstattung & Zubehör

  • Gegenhalter mit Spitzenaufnahme AV 35

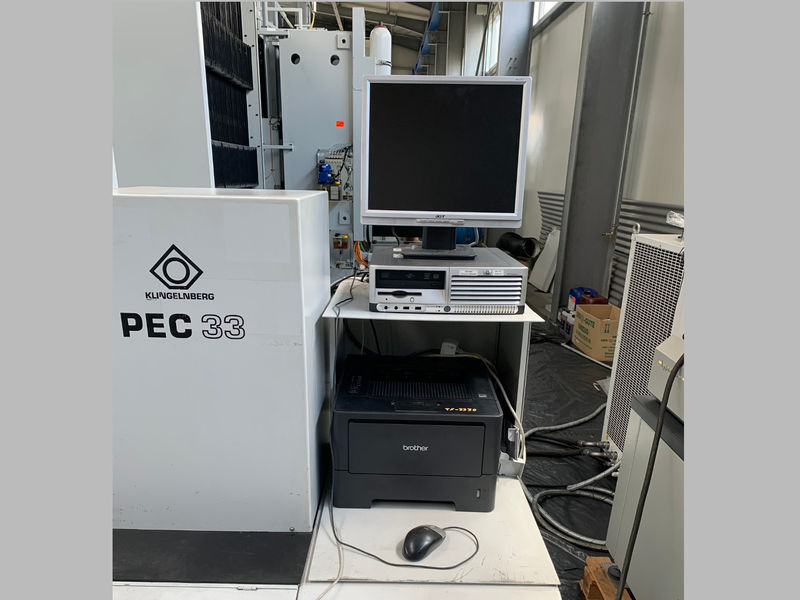

  • Werkstatt-PC Fabrikat HP mit Betriebssystem Windows XP
  • Bildschirm ACER 17", Tastatur und Maus
  • KLINGELNBERG Software zur Vermessung von Stirnrädern

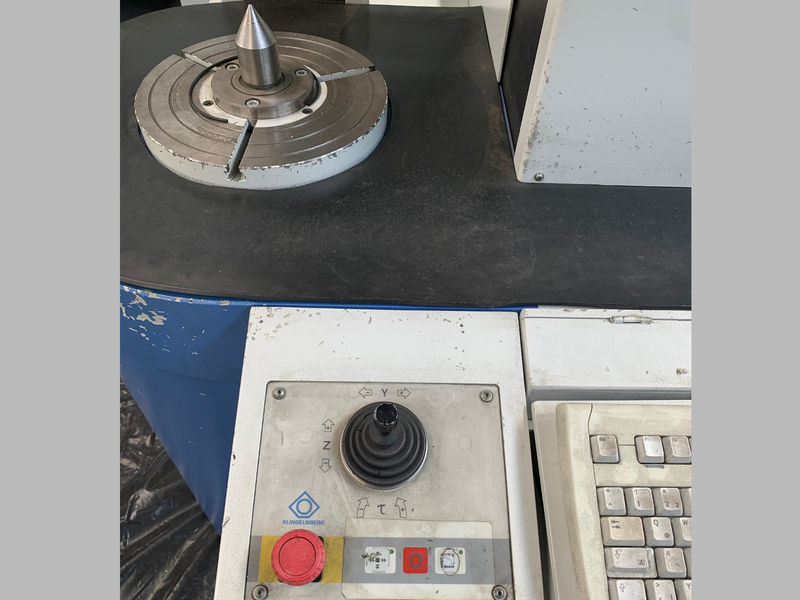

  • Bedienterminal mit Joystick
  • Drucker Fabrikat BROTHER
  • Fortlaufende Messmittelüberwachung durch Klingelnberg, letzte Kalibrierung 10/2018
Grunddaten
Messbare Zahngröße (Modul) 0,5-15 mm
Kontinuierlich messbarer vertikaler Messbereich (Z-Achse) max. 400 mm
Schrägungswinkel in Abhängigkeit der verwendeten Software 0-90°
Aufspannbarer Raddurchmesser zwischen Spitzen 330 mm
Spitzenentfernung AV 35 600 mm
Spitzendurchmesser an den Aufnahmen 30 mm
Größtes zulässiges Trägheitsmoment 5 kgm2
Auflagedurchmesser auf dem Drehtisch 105-260 mm
Abmessungen, Gewicht
Maschinenmaße ca. 1,5 x 1,1 x 2,0 m
Maschinengewicht ca. 1.600 kg
Versorgungsanschlüsse
Versorgungsspannung 400 V
Frequenz 50 Hz
Anschlussleistung 3 kVA
Zuleitungsquerschnitt 2,5 mm2
Absicherung 3 x 20 A
