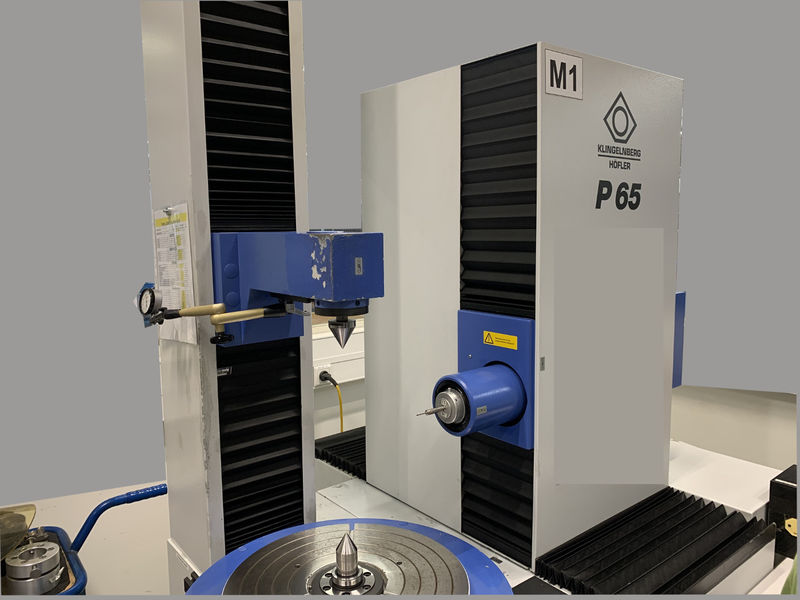

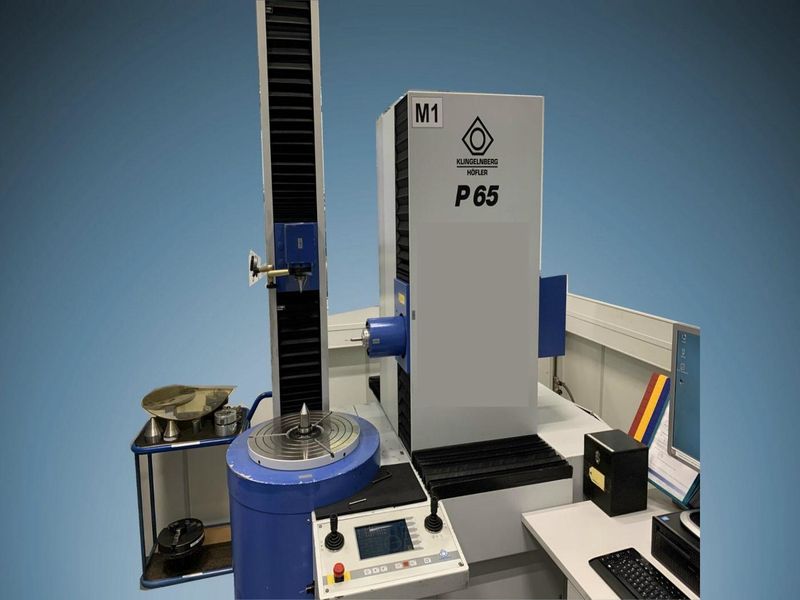

Gebrauchtes CNC Verzahnungs-Messzentrum KLINGELNBERG P 65

Banner: neue Maschine

Details

Fabrikat:KLINGELNBERG
Typ:P 65
Baujahr:1999

Haben Sie noch fragen?

Kontaktieren Sie uns unter

Ausstattung & Zubehör

  • Gegenhalter mit Spitzenaufnahme
  • Werkstatt-PC HP EliteDesk und intel CORE i5 vPro Prozessor neu in 2015 ausgestattet mit Betriebssystem Windows 7
  • 19‘‘ Bildschirm HP L1950, Tastatur und Maus
  • Bedienterminal mit Joystick und grafischer Achsanzeige
  • Fortlaufende Messmittelüberwachung durch Klingelnberg, letzte Kalibrierung 2019



KLINGELNBERG Software zur Vermessung von:

  • Geradverzahnten Stirnrädern
  • Schrägverzahnten Stirnräder
  • Innenverzahnungen
  • Geradverzahnte Kegelräder
  • Schrägverzahnte Kegelräder
  • Bogenverzahnte Kegelräder
  • Wälzfräser
  • Schneidräder für Stossmaschinen
  • Form- und Lagetoleranzen

Die Software wurde im Jahr 2015 auf WINDOWS 7 umgestellt.

Grunddaten
Messbare Zahngröße (Modul) 0,5-15 mm
Kontinuierlich messbarer vertikaler Messbereich (Z-Achse) max. 550 mm
Hoizontaler Messbereich (X-Achse) +/- 200 mm
Schrägungswinkel in Abhängigkeit der verwendeten Software 0-90°
Max. aufspannbarer Raddurchmesser zwischen Spitzen 650 mm
Max. Werkstückgewicht inkl. Vorrichtungen 500 kg
Spitzenentfernung 1.000 mm
Spitzendurchmesser an der Aufnahme 40 mm
Größtes zulässiges Trägheitsmoment 30 kgm2

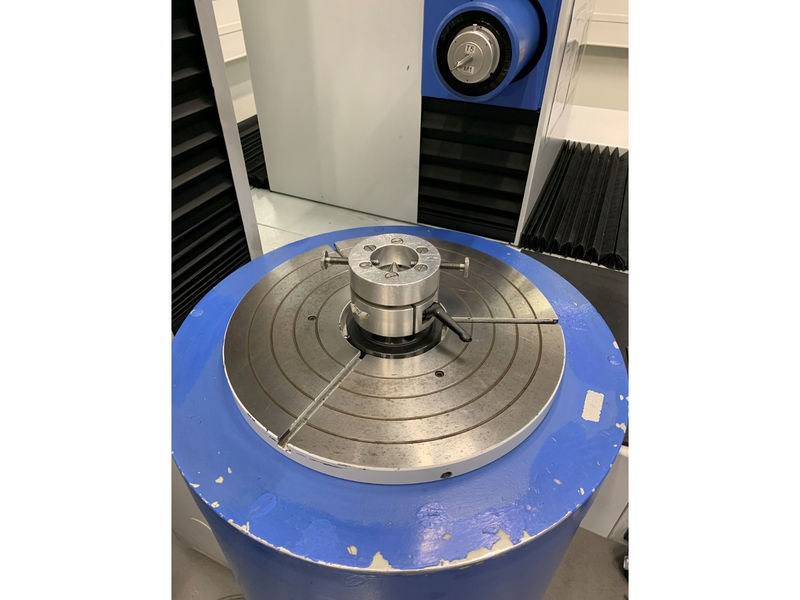

Auflagedurchmesser auf dem Drehtisch 104-460 mm
Abmessungen, Gewicht
Maschinenmaße ca. 2,5 x 1,5 x 2,4 m
Maschinengewicht ca. 3.000 kg
Versorgungsanschlüsse
Versorgungsspannung 400 V
Frequenz 50 Hz
Anschlussleistung 3 kVA
Zuleitungsquerschnitt 2,5 mm2
Absicherung 3 x 20 A
